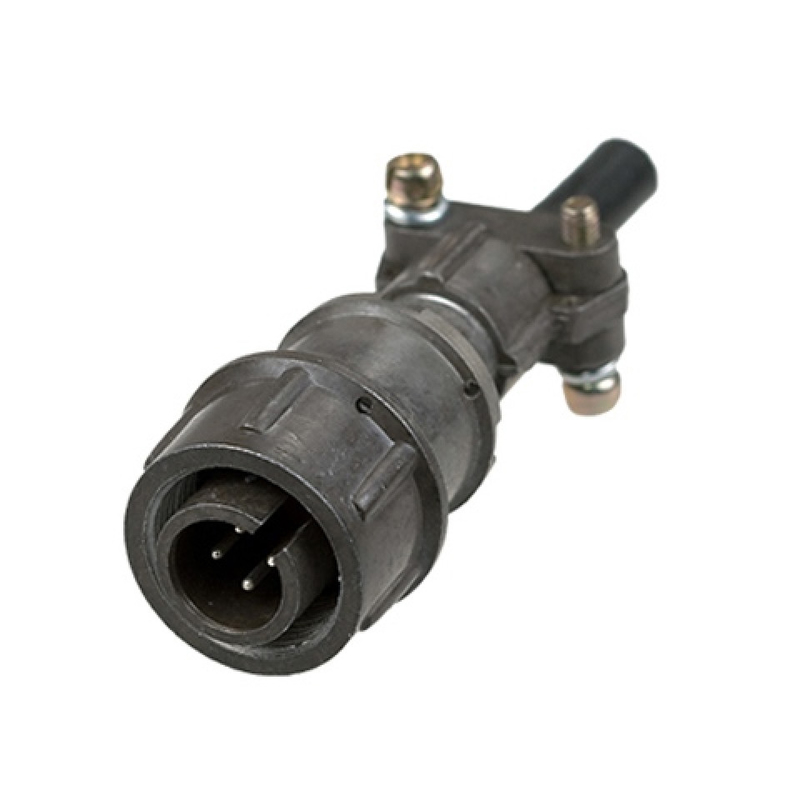

Разъем 2РМТ14КПН4Ш1В1В представляет собой кабельную вилку, которая используется для соединения электрических цепей в различных устройствах и аппаратуре. Он относится к серии 2РМТ и обладает следующими характеристиками:

Основные характеристики

• Тип соединителя : 2РМТ – это низкочастотный цилиндрический негерметичный разъем.
• Количество контактов : 4.
• Условный размер корпуса : 14 мм.
• Рабочее напряжение : до 560 В (максимальное напряжение может достигать 700 В).
• Максимальная токовая нагрузка : 8 А на каждый контакт, суммарно до 27 А на соединитель.
• Диаметр контактов : 1 мм.
• Материал корпуса : алюминиевый сплав.
• Покрытие контактов : серебро.
• Температура эксплуатации : от -60° С до +100° С.

Конструкция и размеры

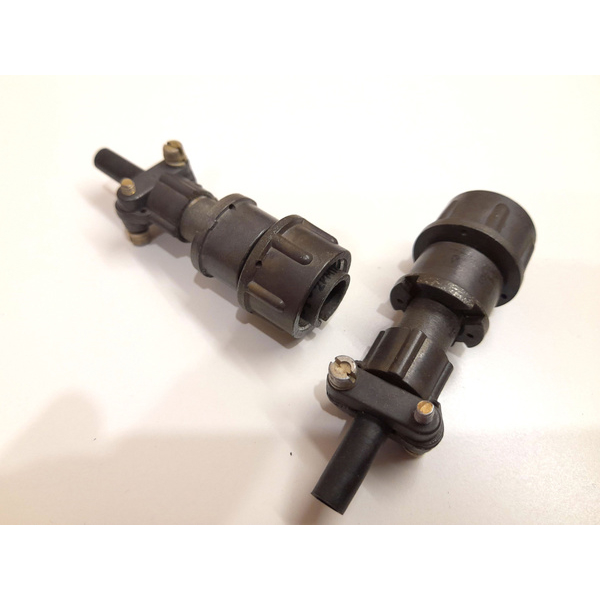

Разъем имеет прямой патрубок и гайку для неэкранированного кабеля. Габаритные размеры вилки составляют:

• Диаметр: 14,5 мм
• Длина: 55,5 мм
• Масса: не более 25 г.

Электрические параметры

• Сопротивление контактов : не более 5 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Электрическая прочность изоляции : 1850 В.

Условия эксплуатации

Разъем предназначен для работы в условиях вибрации, механических ударов и при различных атмосферных давлениях. Он способен выдерживать:

• Синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц.
• Механические удары с пиковым ускорением до 5000 м/с?.

Применение

Разъемы серии 2РМТ, включая модель 2РМТ14КПН4Ш1В1В, широко используются в электронике и радиотехнике для соединения проводов и кабелей, обеспечивая надежное и долговечное соединение в различных условиях эксплуатации.
