2РМТ14КПН4Ш1В1В: кабельная вилка для надежных электрических соединений

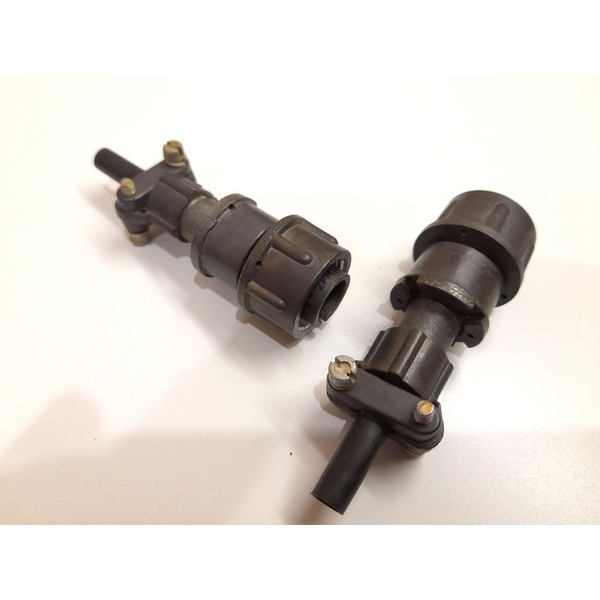

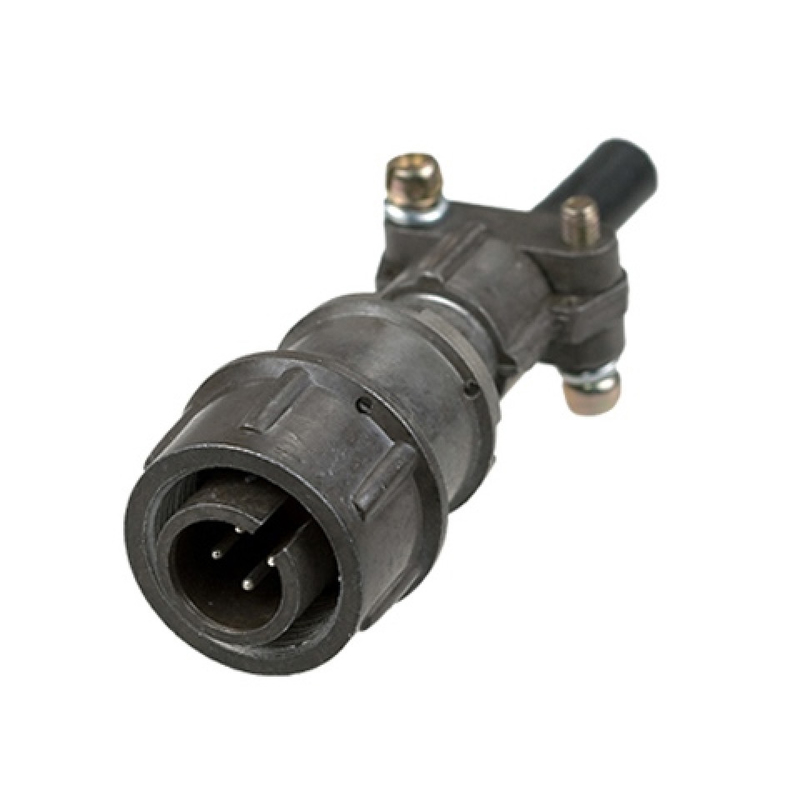

2РМТ14КПН4Ш1В1В — цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, рассчитанный на применение в электрических цепях постоянного и переменного тока. Конструктивно изделие представляет собой кабельную вилку с четырьмя контактами, прямым патрубком и резьбовой фиксацией при сочленении с ответной частью.

Назначение разъема 2РМТ14КПН4Ш1В1В

Разъем используется для создания разъемных электрических соединений внутри оборудования, приборов, систем автоматики, измерительных комплексов и другой промышленной аппаратуры. Кабельное исполнение упрощает подключение проводников при объемном монтаже, а резьбовое сочленение помогает надежно удерживать соединение при вибрационных и механических нагрузках.

Модель относится к негерметичным соединителям, поэтому при проектировании оборудования важно учитывать условия эксплуатации и защищать узел от прямого попадания влаги, пыли или агрессивных сред, если это требуется условиями применения.

Технические характеристики

Приведенные параметры характерны для исполнения 2РМТ14КПН4Ш1В1В; при разработке конкретного устройства необходимо сверять требования с технической документацией на применяемую партию изделия.

Особенности конструкции

Корпус соединителя выполнен из металла, что повышает механическую прочность узла. Контакты имеют серебряное покрытие, способствующее стабильности электрического контакта. Изоляционная часть выполнена из карболита; заявленное высокое сопротивление изоляции важно для снижения риска утечек тока между цепями.

Четырехконтактная схема делает 2РМТ14КПН4Ш1В1В удобным для передачи питания, управляющих сигналов или объединения нескольких электрических цепей в одном компактном соединении. Контакты диаметром 1 мм рассчитаны на подключение проводов сечением до 0,5 мм².

Преимущества применения

• Надежная резьбовая фиксация сопрягаемых частей.

• Четыре контакта для компактного подключения нескольких цепей.

• Работа при температурах от −60 °C до +100 °C.

• Допустимая нагрузка до 8 А на отдельный контакт.

• Низкое переходное сопротивление контактов — не более 5 мОм.

• Серебряное покрытие контактной группы.

• Ресурс до 500 циклов сочленения и расчленения.

• Пригодность для эксплуатации в условиях вибрации в пределах заявленных технических характеристик.

Где используется 2РМТ14КПН4Ш1В1В

Разъем 2РМТ14КПН4Ш1В1В может применяться в промышленной электронике, системах управления, контрольно-измерительной аппаратуре, источниках питания, шкафах автоматики, транспортном и специальном оборудовании. Он подходит для задач, где требуется компактное, разъемное и механически фиксируемое соединение кабеля с оборудованием.

Перед использованием следует правильно подобрать ответную часть, проверить распайку контактов, обеспечить соответствие допустимым токам и напряжению, а также учесть, что изделие имеет негерметичное исполнение.
