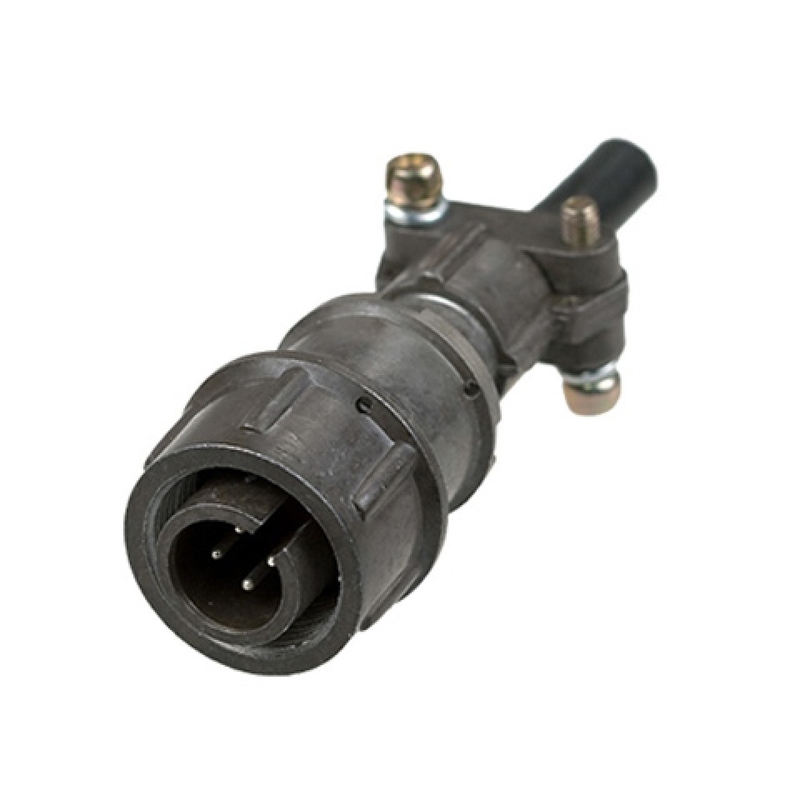

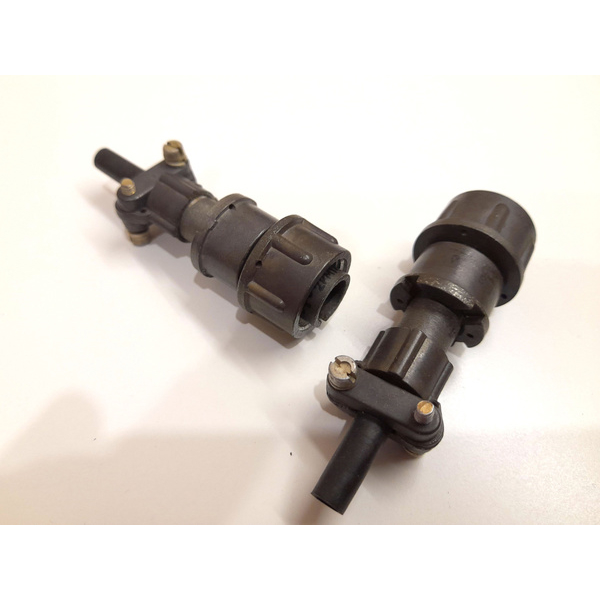

2РМТ14КПН4Ш1В1В — это электрический цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения с резьбовой фиксацией.

Основные характеристики

Это кабельная вилка с 4 контактами диаметром 1 мм, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного токов частотой до 3 МГц. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на одиночный контакт — до 8 А, суммарная на соединитель — до 27 А. Диаметр посадочного отверстия корпуса — 14 мм, сопротивление изоляции — не менее 1000–5000 МОм. +3

Расшифровка обозначения

• 2РМТ: тип соединителя (низкочастотный цилиндрический негерметичный).

• 14: условный размер корпуса.

• К: кабельный корпус.

• П: прямой патрубок.

• Н: гайка для неэкранированного кабеля.

• 4: число контактов.

• Ш: серебряное покрытие контактов.

• 1: теплостойкость до +100 °С.

• В1В: всеклиматическое исполнение.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °С, количество сочленений-расчленений — до 500, минимальная наработка — 1000–5000 часов, срок сохраняемости — 15–25 лет. Соединитель устойчив к вибрациям (1–5000 Гц), механическим ударам (до 5000 м/с²) и повышенной влажности (до 98% при +40 °С). Используется в электро- и радиоаппаратуре специального и общего назначения по ГОСТ 15150-69 (всеклиматическое исполнение В2.1). +3
