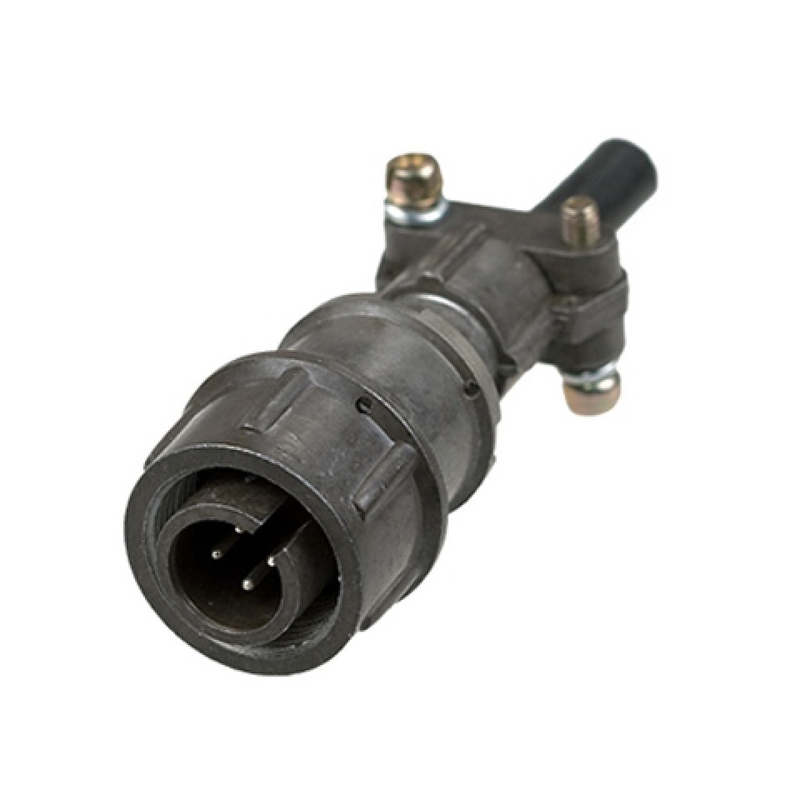

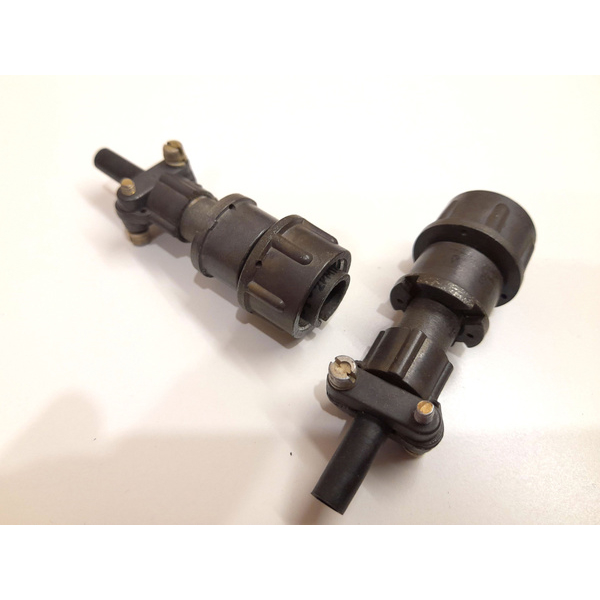

2РМТ14КПН4Ш1В1: кабельная вилка для надежных электрических соединений

2РМТ14КПН4Ш1В1 — цилиндрический низкочастотный электрический соединитель кабельного исполнения, рассчитанный на создание разъемных соединений в цепях постоянного и переменного тока. Модель применяется там, где важны компактность, механическая прочность контакта и стабильная работа оборудования в условиях вибрации, перепадов температуры и повышенной влажности.

Основные особенности 2РМТ14КПН4Ш1В1

Разъем 2РМТ14КПН4Ш1В1 относится к серии 2РМТ и представляет собой кабельную вилку с прямым патрубком. Исполнение рассчитано на присоединение неэкранированного кабеля и используется совместно с ответной частью — розеткой соответствующего типа.

В маркировке изделия отражены ключевые конструктивные признаки:

• 2РМТ — серия цилиндрических низкочастотных соединителей тропического исполнения.

• 14 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 4 — количество контактов.

• Ш1 — штыревые контакты диаметром 1 мм.

• В1 — исполнение с серебряным покрытием контактов и теплостойкостью до +100 °C.

Технические характеристики

Конструкция 2РМТ14КПН4Ш1В1 рассчитана на передачу питания и сигналов в электрических системах различного назначения. Соединитель является негерметичным, имеет металлический корпус и резьбовое сочленение, которое помогает надежно фиксировать вилку и розетку в рабочем положении.

Указанные параметры серии включают максимальные значения, поэтому для конкретного проекта важно сверять применимость разъема с требованиями конструкторской и эксплуатационной документации.

Где применяется разъем

Кабельная вилка 2РМТ14КПН4Ш1В1 востребована в составе систем, где необходимо быстрое разъединение и повторное подключение кабельных линий без нарушения целостности проводки. Четырехконтактная компоновка позволяет использовать соединитель для передачи питания, управляющих сигналов или комбинации нескольких электрических цепей.

Типичные области применения:

• промышленная автоматика и контрольно-измерительная аппаратура;

• приборостроение и лабораторное оборудование;

• системы управления, сигнализации и связи;

• электрошкафы, стенды и испытательные комплексы;

• транспортное и специальное оборудование;

• кабельные сборки для техники, работающей в сложных климатических условиях.

Серия 2РМТ предназначена для внутреннего и наружного монтажа в климатическом исполнении УХЛ, а тропикоустойчивое исполнение расширяет возможности использования в средах с высокой влажностью.

Преимущества конструкции

Среди ключевых достоинств 2РМТ14КПН4Ш1В1 — устойчивое резьбовое соединение, металлический корпус и надежная фиксация контактов. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию вилки при соединении с ответной частью.

Серебряное покрытие контактных элементов способствует стабильному электрическому контакту, а пайка проводников обеспечивает прочное соединение кабеля с контактами. Для разъемов серии указываются высокие показатели сопротивления изоляции — не менее 5000 МОм в нормальных климатических условиях, а также вибро- и ударостойкость, что особенно важно для приборов и механизмов с подвижными узлами.

Что учитывать при выборе

Перед применением 2РМТ14КПН4Ш1В1 следует проверить соответствие ответной розетки, схему расположения контактов, параметры кабеля и условия эксплуатации. Важно учитывать номинальный ток каждой цепи, допустимое напряжение, способ прокладки кабеля, температурный режим и необходимость экранирования.

2РМТ14КПН4Ш1В1 — практичное решение для формирования разъемных четырехконтактных соединений в оборудовании, где необходимы надежность, ремонтопригодность и устойчивость к внешним воздействиям.
