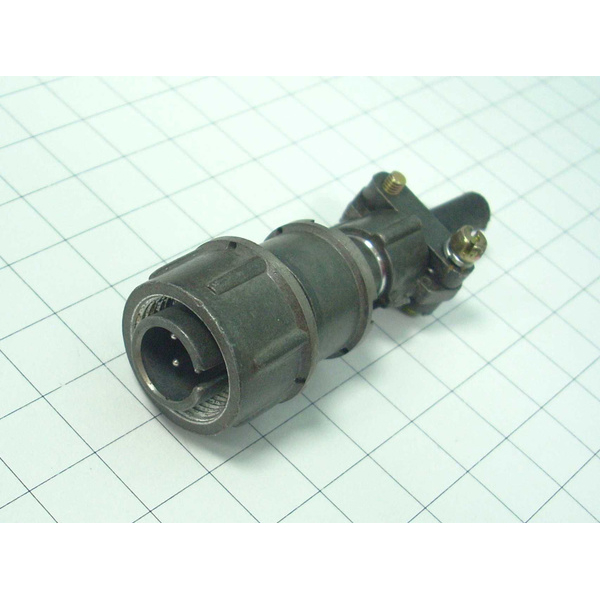

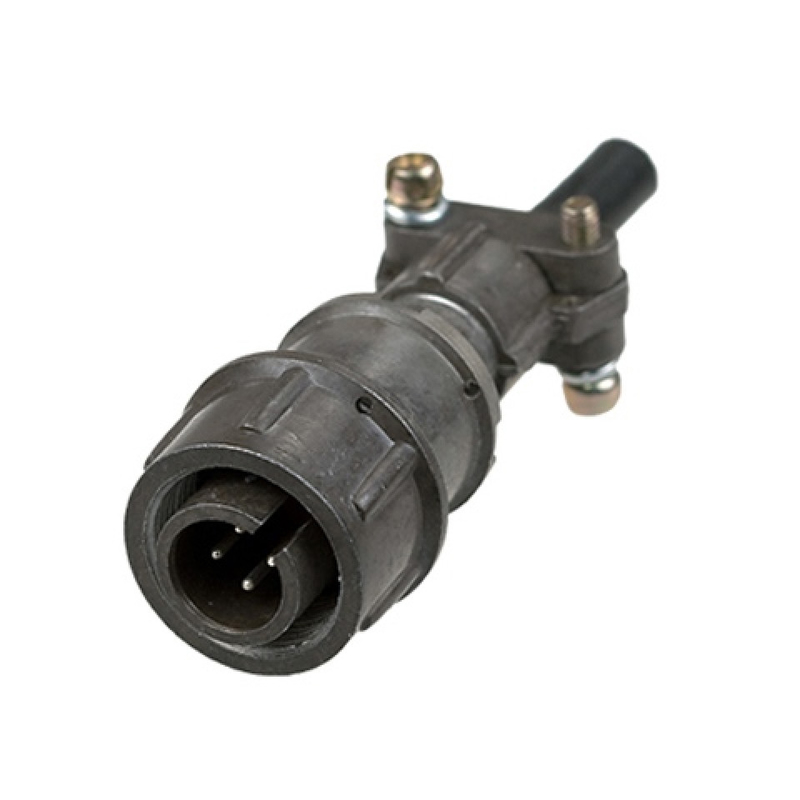

2РМТ14КПН4Ш1В: надёжный цилиндрический разъём для промышленного оборудования

2РМТ14КПН4Ш1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, предназначенный для разъёмного соединения цепей постоянного и переменного тока в промышленной, приборостроительной и специальной аппаратуре. Конструкция рассчитана на эксплуатацию в условиях вибраций, механических воздействий и изменяющихся климатических факторов.

Разъёмы семейства 2РМТ применяют там, где требуются компактность, механическая прочность, стабильность электрического контакта и возможность многократного соединения кабельных линий. Серия относится к негерметичным тропикоустойчивым соединителям цилиндрической формы, используемым в цепях частотой до 3 МГц.

Основные особенности 2РМТ14КПН4Ш1В

Маркировка 2РМТ14КПН4Ш1В указывает на принадлежность изделия к серии малогабаритных цилиндрических соединителей с условным размером корпуса 14 и контактной группой на 4 контакта. Исполнение Ш обозначает вилочную часть соединителя; контакты имеют диаметр 1,0 мм.

Для контактного сочетания «4» типичны следующие рабочие параметры:

Указанные характеристики относятся к типовым исполнениям 2РМТ14 с четырьмя контактами диаметром 1,0 мм; при разработке оборудования необходимо сверяться с действующей конструкторской и нормативной документацией на конкретную модификацию.

Расшифровка маркировки

Обозначение 2РМТ14КПН4Ш1В помогает определить конструктивное исполнение разъёма и его электрическую конфигурацию:

• 2РМТ — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель.

• 14 — условный размер корпуса; для этого типоразмера используется резьбовая часть М14×1.

• КПН — вариант конструктивного исполнения корпуса и присоединения кабеля.

• 4 — номер сочетания, предусматривающий четыре контакта.

• Ш — вилочная часть соединителя, то есть исполнение со штырьковыми контактами.

• 1 — нормальная теплостойкость, обычно до +100 °C.

• В — климатическое исполнение, ориентированное на применение в широком диапазоне внешних условий.

Для 2РМТ14 характерна резьбовая система сочленения. Такое решение обеспечивает фиксацию пары «вилка–розетка», снижает риск самопроизвольного разъединения при вибрации и обеспечивает правильную ориентацию соединяемых частей.

Где применяется разъём

Разъём 2РМТ14КПН4Ш1В может использоваться для соединения кабелей и модулей в оборудовании, где необходимы четыре независимые электрические цепи. Его применяют в следующих задачах:

• Внутренние и внешние соединения приборных шкафов и электротехнических блоков.

• Подключение датчиков, исполнительных механизмов и модулей автоматики.

• Системы управления промышленными установками.

• Контрольно-измерительная и испытательная аппаратура.

• Электронные блоки транспортного, энергетического и специального назначения.

• Кабельные жгуты, требующие сервисного разъёмного подключения.

Рабочее напряжение до 560 В и ток до 8 А на контакт позволяют применять контактную группу не только для сигнальных линий, но и для умеренно нагруженных цепей питания, управления и коммутации.

Преимущества серии 2РМТ

Серия 2РМТ сохраняет востребованность благодаря сочетанию стандартизированной конструкции и эксплуатационной устойчивости:

• Цилиндрический металлический корпус защищает контактную часть от механических воздействий.

• Резьбовое соединение повышает надёжность фиксации.

• Четырёхконтактная схема удобна для питания, управляющих сигналов и комбинированных цепей.

• Контакты диаметром 1,0 мм рассчитаны на токовую нагрузку до 8 А на контакт.

• Серия допускает эксплуатацию при низких температурах, вибрации и ударах.

• Контакты могут иметь защитное покрытие, уменьшающее переходное сопротивление и повышающее долговечность соединения.

Для аналогичных исполнений 2РМТ14 приводятся показатели вибростойкости в диапазоне 1–5000 Гц, а также стойкость к многократным и одиночным ударам. Это важно при использовании разъёма в оборудовании с подвижными частями, на транспорте или в производственной среде.

Что учитывать при выборе ответной части

При подборе ответного соединителя для 2РМТ14КПН4Ш1В необходимо обеспечить полное совпадение ключевых параметров:

• Типоразмер корпуса — 14 .

• Число и схема расположения контактов — 4 .

• Пол соединителя — для исполнения с буквой Ш требуется ответная розетка с гнездовыми контактами.

• Вид монтажа — кабельный, приборный, прямой или угловой патрубок в зависимости от конструкции оборудования.

• Допустимые ток, напряжение и сечение проводников.

• Климатическое и температурное исполнение.

• Требования к экранированию кабеля и механической защите ввода.

Неверно подобранная ответная часть может не состыковаться по ключу, резьбе, расположению контактов или назначению контактной группы. Поэтому при проектировании жгута важно сопоставлять не только название серии, но и все символы в маркировке изделия.

Итог

2РМТ14КПН4Ш1В — это компактный четырёхконтактный цилиндрический разъём серии 2РМТ для надёжных разъёмных соединений в электрических цепях промышленной и специальной аппаратуры. Его преимущества — механическая прочность, резьбовая фиксация, устойчивость к внешним воздействиям, рабочее напряжение до 560 В и токовая нагрузка до 8 А на контакт.
