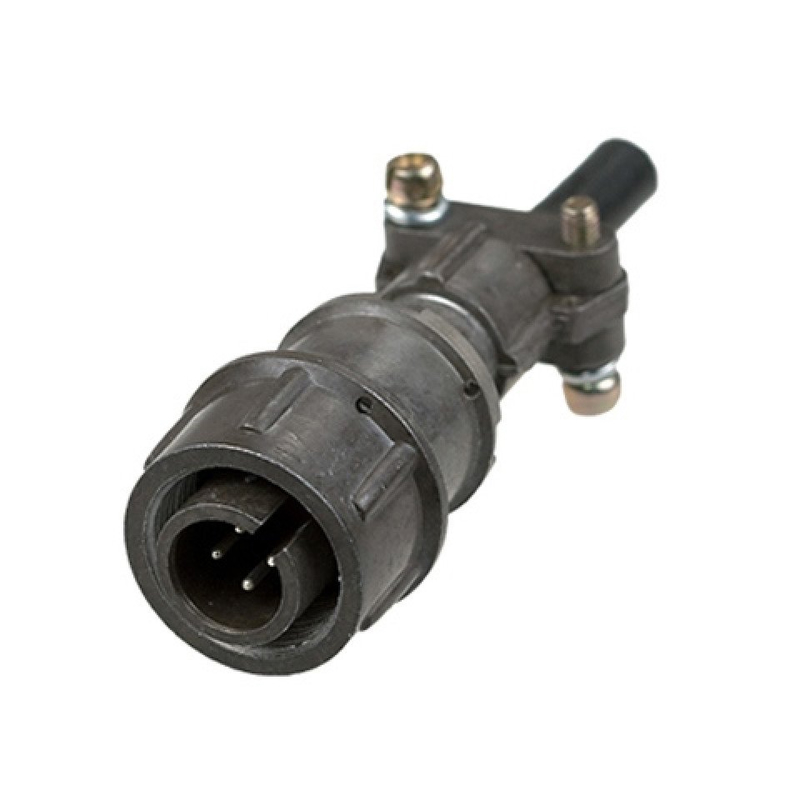

2РМТ14КПН4Ш1А1В Элекон

Цена:

3100 ₽

Производитель: Элекон

Технические характеристики

2РМТ14КПН4Ш1А1В — это цилиндрический низкочастотный соединитель производства компании Элекон, выполненный в виде кабельной вилки. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока (до 3 МГц) в различных климатических условиях.

Соединитель имеет 4 контакта диаметром 1 мм, токовую нагрузку до 8 А на контакт и суммарно до 27 А, максимальное рабочее напряжение 560 В. Электрическая прочность изоляции достигает 1850 В, сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм.

2РМТ — серия разъемов.
14 — условный размер корпуса.
КПН — кабельная вилка, приборная, нормальная.
4 — количество контактов.
Ш1 — шаг контактов 1 мм.
А — золотое покрытие контактов.
1 — теплостойкость до +100°C.
В — всеклиматическое исполнение В2.1.

Рабочая температура от -60°C до +100°C, сочленение резьбовое с одношпоночной поляризацией. Выдерживает вибрацию (до 5000 Гц, 50 g), механические удары (до 5000 м/с²), акустические шумы до 170 дБ и линейное ускорение до 2000 м/с². Количество сочленений — до 500.

Изображение показывает типичную конструкцию разъема серии 2РМТ с несколькими видами сборки и сечениями.

Описание

2РМТ14КПН4Ш1А1В

2РМТ14КПН4Ш1А1В: надежное соединение для промышленной электроники

Разъем 2РМТ14КПН4Ш1А1В применяется в электротехнических и электронных системах, где требуется стабильное многоконтактное соединение кабелей, приборов и модулей. Изделия серии 2РМТ востребованы в промышленной автоматизации, измерительном оборудовании, системах управления, машиностроении и других областях, предъявляющих высокие требования к надежности коммутации.

Конструкция разъема рассчитана на многократное соединение и разъединение без потери качества контакта. Исполнение 2РМТ14КПН4Ш1А1В позволяет организовать компактное и упорядоченное подключение цепей, сократить количество отдельных соединителей и повысить удобство монтажа оборудования.

Особенности разъема 2РМТ14КПН4Ш1А1В

Ключевое назначение разъемов типа 2РМТ — передача электрических сигналов и питания между функциональными узлами аппаратуры. При выборе конкретного исполнения учитывают тип контактов, компоновку, способ монтажа, условия эксплуатации и совместимость ответной части.

Основные преимущества 2РМТ14КПН4Ш1А1В:

Надежная фиксация соединения при эксплуатации оборудования.
Компактное размещение нескольких электрических цепей в одном корпусе.
Удобство применения при сборке и техническом обслуживании устройств.
Подходящая конструкция для аппаратуры с ограниченным монтажным пространством.
Возможность использования в составе стационарных и подвижных электрических систем.
Соответствие требованиям к аккуратной организации кабельных соединений.

Где используется 2РМТ14КПН4Ш1А1В

Разъем 2РМТ14КПН4Ш1А1В может применяться при производстве, ремонте и модернизации различного оборудования. Он подходит для задач, где необходимо обеспечить разъемное соединение между блоками, панелями, датчиками, исполнительными механизмами и внешними кабельными линиями.

Типичные направления применения:

Промышленные системы управления и автоматизации.
Контрольно-измерительные приборы.
Электронные шкафы и щитовое оборудование.
Аппаратура связи и передачи сигналов.
Лабораторные стенды и испытательные комплексы.
Машиностроительное оборудование.
Транспортные и специализированные технические системы.

На что обратить внимание при подборе

Для корректного применения разъема 2РМТ14КПН4Ш1А1В важно проверить соответствие маркировки техническому заданию. Следует учитывать число и расположение контактов, исполнение вилки или розетки, тип монтажа, допустимые электрические параметры, требования к защите от внешних воздействий и совместимость с ответным соединителем.

Также необходимо соблюдать технологию установки: правильно подготовить кабель, надежно закрепить контакты, исключить механическое натяжение проводников и убедиться в корректной фиксации соединения. Грамотный монтаж помогает сохранить стабильность электрического контакта и снизить риск отказов при длительной эксплуатации.

Итог

2РМТ14КПН4Ш1А1В — специализированный электрический разъем для создания надежных и компактных соединений в промышленной, измерительной и электронной аппаратуре. Его применение помогает упростить монтаж, сделать кабельную инфраструктуру более организованной и обеспечить удобное обслуживание оборудования на протяжении всего срока эксплуатации.
