2РМТ14КПН4Ш1А1В

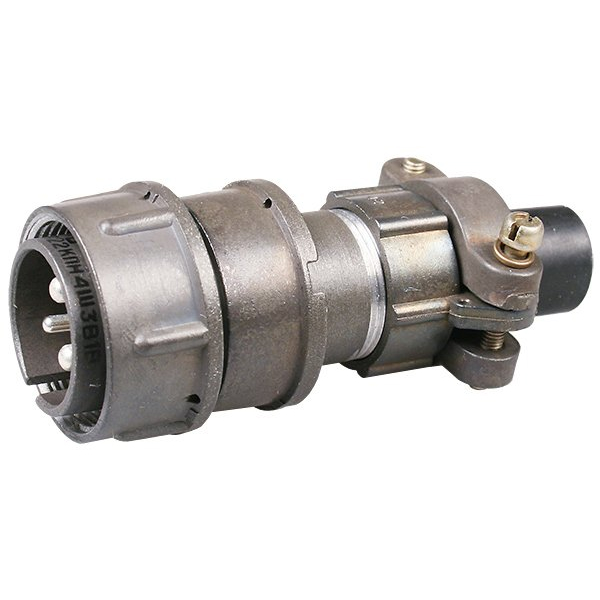

2РМТ14КПН4Ш1А1В — это кабельная вилка, представляющая собой негерметичный цилиндрический низкочастотный соединитель серии 2РМТ с 4 контактами. Она предназначена для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Технические характеристики

Соединитель имеет посадочный диаметр корпуса 14 мм, контакты диаметром 1,0 мм (извлекаемые), максимальную токовую нагрузку 8 А на контакт и до 27 А суммарно при напряжении до 560 В. Рабочий диапазон температур — от -60°C до +100°C, климатическое исполнение всеклиматическое (УХЛ2.1 или В), материал корпуса — металл, изолятора — карболит, покрытие контактов — серебро (индекс В). Сопротивление изоляции не менее 5000 МОм, сопротивление контактов — не более 0,005 Ом.

Конструкция и применение

Вилка оснащена прямым патрубком, гайкой для неэкранированного кабеля и резьбовой фиксацией сочленения с одношпоночной поляризацией. Метод монтажа — обжимка, подходит для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре. Выдерживает вибрации (до 490 м/с²), акустический шум (50 Гц — 10 кГц) и ускорения до 2000 м/с².
