2РМТ14КПН4Ш1А1

Цена:

1700 ₽

Технические характеристики

2РМТ14КПН4Ш1А1

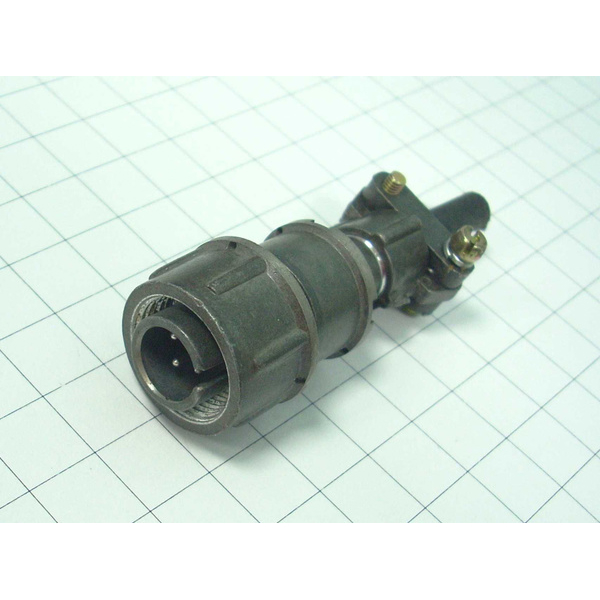

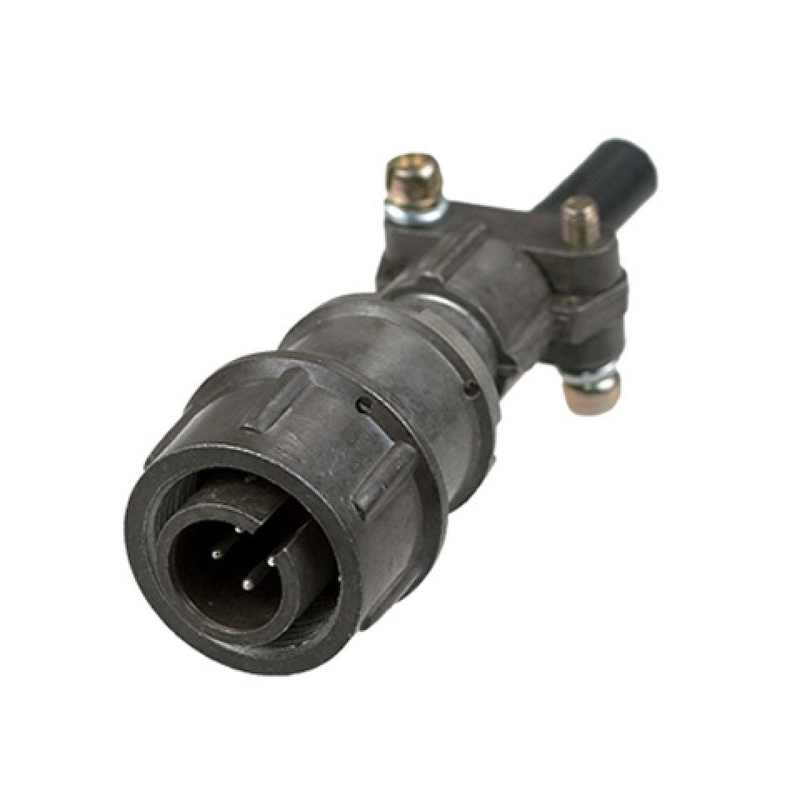

2РМТ14КПН4Ш1А1 — это цилиндрический низкочастотный негерметичный тропикоустойчивый разъём (вилка кабельная) серии 2РМТ с условным размером корпуса 14 мм.

Назначение

Предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, обеспечивает пылезащищённость контактов в соединённом состоянии.

Расшифровка обозначения

2РМТ — тип соединителя.
14 — посадочный диаметр корпуса (14 мм).
К — кабельный корпус.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
4 — количество контактов.
Ш — вилка.
1 — сочетание контактов.
А — золотое покрытие контактов.
1 — теплостойкость до 100 °C.

Технические характеристики

Диаметр контактов — 1 мм, сопротивление контактов — не более 5 мОм.
Максимальное рабочее напряжение — 560–700 В, ток на контакт — от 4 до 36 А (суммарно до 260 А). +1
Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ, электрическая прочность — 1850–2300 В.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1 или всеклиматическое (В). +1
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), акустический шум (до 170 дБ), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².
Наработка — минимум 5000 часов, число соединений-расчленений — 500, срок сохраняемости — 15 лет.

Описание

2РМТ14КПН4Ш1А1

2РМТ14КПН4Ш1А1: надёжный кабельный разъём для промышленных электрических систем

2РМТ14КПН4Ш1А1 — цилиндрический негерметичный кабельный соединитель серии 2РМТ, предназначенный для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Модель применяется в аппаратуре, где особенно важны устойчивость к внешним воздействиям, стабильность контактного соединения и компактность монтажа.

Разъём рассчитан на работу в электрических цепях с частотой до 3 МГц. Конструкция включает металлический корпус, изолятор и четыре контакта-штыря диаметром 1 мм с золотым покрытием. Такое исполнение способствует низкому переходному сопротивлению и сохранению характеристик контактов при многократных подключениях.

Конструктивные особенности 2РМТ14КПН4Ш1А1

Модель 2РМТ14КПН4Ш1А1 относится к кабельным вилкам с прямым патрубком. Посадочный диаметр корпуса составляет 14 мм, а гайка патрубка рассчитана на применение с неэкранированным кабелем. Разъём имеет четыре штыревых контакта, что делает его подходящим для подключения силовых, управляющих и сигнальных линий в составе оборудования.

В сочленённом состоянии конструкция обеспечивает защиту контактной группы и мест присоединения проводов от пыли. При этом важно учитывать, что исполнение является негерметичным : выбор соединителя должен соответствовать условиям эксплуатации конкретного устройства.

Основные технические параметры

Параметр	Характеристика
Тип изделия	Кабельная вилка, негерметичный цилиндрический соединитель
Серия	2РМТ
Посадочный диаметр корпуса	14 мм
Количество контактов	4
Тип контактов	Штыри
Диаметр контактов	1 мм
Покрытие контактов	Золото
Максимальное рабочее напряжение	560 или 700 В в зависимости от исполнения и условий применения
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Ёмкость между контактами	Не более 6 пФ
Допустимое сечение подключаемого провода	До 0,5 мм²
Минимальная наработка	5000 часов
Ресурс сочленений и расчленений	До 500 циклов
Срок сохраняемости	15 лет при установленной вероятности 99,5%

Заявленные параметры указывают, что разъём 2РМТ14КПН4Ш1А1 может использоваться там, где требуется надёжная передача электрических сигналов и питания при ограниченном монтажном пространстве.

Эксплуатационная устойчивость

Соединитель рассчитан на применение в условиях температур от −60 до +100 °C. Также он способен сохранять работоспособность при высокой относительной влажности — до 98% при температуре +25 °C, воздействии вибраций, одиночных и многократных механических ударов, линейных ускорений и перепадов температуры.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 означает, что изделие ориентировано на эксплуатацию в умеренном и холодном климате в условиях, предусмотренных данным исполнением.

Где применяется разъём

2РМТ14КПН4Ш1А1 подходит для использования в составе:

промышленного оборудования и систем автоматизации;
измерительных комплексов и контрольно-испытательной техники;
приборостроительных устройств;
транспортного и специального оборудования;
шкафов управления и электротехнических установок;
аппаратуры, работающей при вибрационных и механических нагрузках.

При подборе ответной части необходимо обязательно сверять тип контактов, схему их расположения, конструктивное исполнение, климатические требования и совместимость с конкретной электрической цепью. Серия 2РМТ охватывает различные варианты корпусов и контактных схем, поэтому совпадение обозначения и исполнения критично для корректного соединения.

Итог

Разъём 2РМТ14КПН4Ш1А1 представляет собой компактную четырёхконтактную кабельную вилку для надёжного разъёмного соединения электрических цепей. Сочетание металлического корпуса, золочёных контактов, высоких показателей изоляции и устойчивости к температурным и механическим факторам делает эту модель практичным решением для промышленной, измерительной и специальной аппаратуры.
