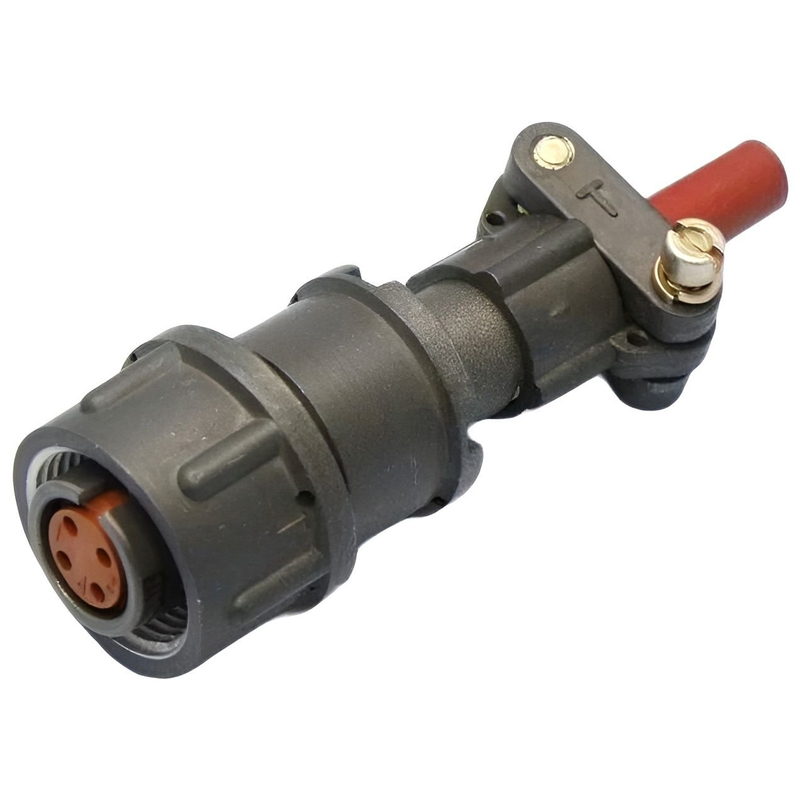

2РМТ14КПН4Г1В1В РОЗЕТКИ 2025г «ОТК» Элекон

Цена: ПОД ЗАКАЗ

В наличии: 1556 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

Розетка 2РМТ14КПН4Г1В1В от Элекон «ОТК» — это кабельный цилиндрический низкочастотный разъём серии 2РМТ с приёмкой отдела технического контроля. Она предназначена для электрических цепей переменного или постоянного тока с рабочим напряжением до 560–700 В и частотой до 3 МГц.

Имеет 4 извлекаемых контакта диаметром 1,0 мм (гнёзда) с номинальным током до 8 А на контакт и до 27 А на весь разъём. Посадочный диаметр корпуса — 14 мм, внешний диаметр — 22 мм, высота — 53,5 мм; материал корпуса — алюминиевый сплав, изолятор — карболит, покрытие контактов — серебро. Способ монтажа — пайка кабеля сечением до 0,5 мм², прямой патрубок с гайкой для неэкранированного кабеля.

Работает в диапазоне температур от -60 до +100 °С, степень защиты IP20 (негерметичная), выдерживает вибрацию 1–5000 Гц (50 g), удары до 500 g и акустические шумы 170 dB. Ресурс — 500 сочленений-расчленений, сопротивление изоляции не менее 5000 МОм, электрическая прочность — 1850 В. Соответствует ТУ АШДК.434410.062.

Описание

Назначение разъёма 2РМТ14КПН4Г1В1В

Розетка 2РМТ14КПН4Г1В1В производства завода «Элекон» — это кабельный цилиндрический низкочастотный разъём серии 2РМТ, изготовленный с приёмкой отдела технического контроля. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе промышленного, измерительного и специального оборудования.

Разъём применяется там, где требуется компактное и надёжное соединение кабеля с ответной частью при повышенных требованиях к стойкости к механическим нагрузкам и климатическим воздействиям. Приёмка «ОТК» подтверждает, что каждая партия прошла заводской контроль качества.

Подтверждённые технические особенности

Электрические параметры

Рабочее напряжение цепей — от 560 до 700 В.
Рабочая частота — до 3 МГц.
Количество контактов — 4 извлекаемых гнезда диаметром 1,0 мм.
Номинальный ток — до 8 А на контакт и до 27 А на весь разъём.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность — 1850 В.
Ресурс — 500 сочленений-расчленений.

Конструкция и материалы

Посадочный диаметр корпуса — 14 мм, внешний диаметр — 22 мм, высота — 53,5 мм.
Материал корпуса — алюминиевый сплав.
Изолятор — карболит.
Покрытие контактов — серебро.
Способ монтажа — пайка кабеля сечением до 0,5 кв. мм.
Прямой патрубок с гайкой для неэкранированного кабеля.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
Степень защиты — IP20 (негерметичное исполнение).
Стойкость к вибрации — диапазон от 1 до 5000 Гц при ускорении 50 g.
Стойкость к ударам — до 500 g.
Стойкость к акустическим шумам — 170 дБ.

Применение и совместимость

Розетка серии 2РМТ применяется для подключения кабельных линий к блокам и приборам, где используются ответные части соответствующего типоразмера с четырьмя контактами диаметром 1,0 мм. Прямой патрубок с гайкой обеспечивает надёжное крепление неэкранированного кабеля с жилами сечением до 0,5 кв. мм, а пайка гарантирует стабильный электрический контакт.

Благодаря стойкости к широкому диапазону температур, вибрации и ударам разъём востребован в бортовых и наземных системах, в промышленной автоматике и в измерительной технике. Негерметичное исполнение IP20 предполагает эксплуатацию в защищённых от влаги и пыли условиях.

Изделие соответствует техническим условиям ТУ АШДК.434410.062, выпущено в 2025 году и поставляется в заводской упаковке.
