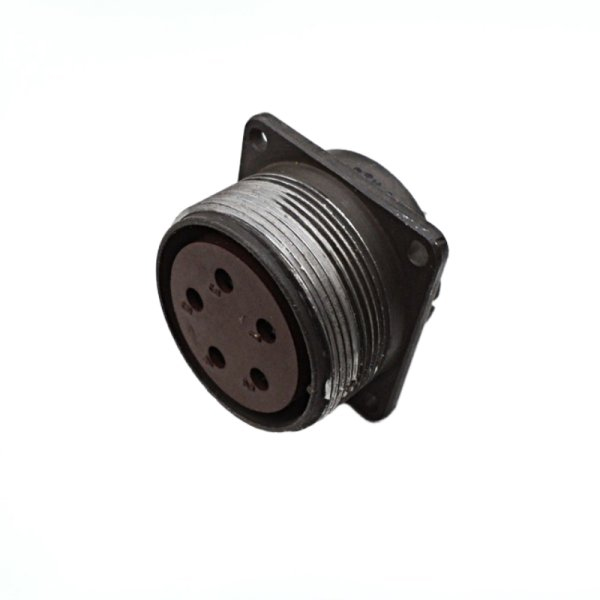

2РМТ14КПН4Г1В1В Розетка кабельная 13-17г

Цена:

3070 ₽

В наличии: 74 шт.

Технические характеристики

2РМТ14КПН4Г1В1В Розетка кабельная

2РМТ14КПН4Г1В1В — это 4-контактная кабельная розетка (гнездо) серии 2РМТ, представляющая собой негерметичный цилиндрический низкочастотный разъем с резьбовым соединением и прямым патрубком. Она предназначена для работы в электрических цепях переменного тока частотой до 3 МГц или постоянного тока, в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Основные технические характеристики:

Условный размер корпуса : 14 мм (посадочный диаметр).
Количество контактов : 4 извлекаемых, диаметром 1,0 мм.
Рабочее напряжение : до 560 В.
Токовая нагрузка : до 8 А на контакт, до 27 А на соединитель в целом.
Покрытие контактов : серебро (иногда золото).
Метод монтажа : обжимка.
Теплостойкость : до 100 °C.
Климатическое исполнение : В (тропикоустойчивое), с гайкой патрубка для неэкранированного кабеля.
Масса : не более 12,5 г.

Разъем отличается высокой механической и электрической износостойкостью, стойкостью к климатическим факторам, подпружиненными контактами и короткими включениями/выключениями (до 500 циклов). Корпус выполнен из карболита или аналогичного материала, что обеспечивает компактность и надежность в промышленных условиях. Он сочетается с соответствующими вилками серии 2РМТ и применяется в различных отраслях электроники и приборостроения.

Описание

Назначение разъема 2РМТ14КПН4Г1В1В

2РМТ14КПН4Г1В1В представляет собой кабельную розетку (гнездо) серии 2РМТ — негерметичный цилиндрический низкочастотный разъем с резьбовым соединением и прямым патрубком. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Розетка рассчитана на эксплуатацию в цепях переменного тока частотой до 3 МГц и в цепях постоянного тока. Она применяется там, где требуется надежное разъемное соединение кабеля с ответной вилкой серии 2РМТ при ограниченных габаритах посадочного места.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данного исполнения разъема.

Условный размер корпуса: 14 мм (посадочный диаметр).
Количество контактов: 4 извлекаемых контакта диаметром 1,0 мм.
Рабочее напряжение: до 560 В.
Токовая нагрузка: до 8 А на контакт и до 27 А на соединитель в целом.
Покрытие контактов: серебро (в отдельных исполнениях — золото).
Метод монтажа: обжимка.
Теплостойкость: до 100 °C.
Климатическое исполнение: В (тропикоустойчивое), с гайкой патрубка для неэкранированного кабеля.
Масса: не более 12,5 г.

Корпус изготовлен из карбонита или аналогичного материала, что обеспечивает компактность и надежность при работе в промышленных условиях.

Особенности конструкции и эксплуатационные свойства

Разъем отличается высокой механической и электрической износостойкостью, а также стойкостью к климатическим факторам. Контакты выполнены подпружиненными, что способствует стабильности электрического соединения при вибрационных и ударных нагрузках.

Конструкция допускает короткие включения и выключения — ресурс составляет до 500 циклов. Резьбовое соединение обеспечивает надежную фиксацию розетки с ответной частью и предотвращает самопроизвольное разъединение.

Применение и совместимость

Розетка 2РМТ14КПН4Г1В1В сочетается с соответствующими вилками серии 2РМТ. Благодаря тропикоустойчивому исполнению и рабочим характеристикам она применяется в различных отраслях электроники и приборостроения, включая аппаратуру общего назначения, где необходима коммутация цепей с указанными параметрами напряжения и тока.

Год выпуска в рамках характеристик VirtueMart: 13–17.
