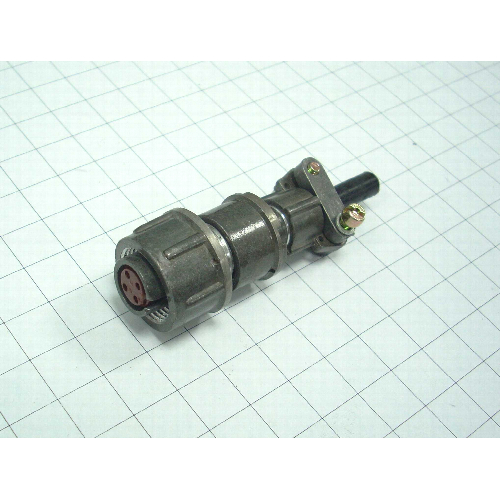

Назначение разъема 2РМТ14КПН4Г1В1В «ОС»

Разъем 2РМТ14КПН4Г1В1В «ОС» представляет собой кабельную розетку серии 2РМТ и предназначен для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к группе цилиндрических низкочастотных тропикоустойчивых соединителей, что определяет его применение в условиях повышенной влажности, перепадов температур и воздействия других неблагоприятных факторов внешней среды.

Приемка «ОС» означает, что данный экземпляр прошел приемку по особым требованиям и поставляется в соответствии с установленными для такой категории правилами контроля качества. Это делает разъем пригодным для использования в ответственных узлах аппаратуры, где предъявляются повышенные требования к надежности электрического соединения.

Подтвержденные технические характеристики

Ниже приведены параметры разъема, заявленные в описании товара. Значения указаны в том виде, в котором они подтверждены сопроводительными данными.

• Количество контактов — 4.
• Диаметр контактов — 1 миллиметр.
• Максимальная токовая нагрузка на один контакт — до 8 ампер.
• Суммарная токовая нагрузка на соединитель — до 27 ампер.
• Максимальное рабочее напряжение — до 560 вольт, по некоторым источникам — до 700 вольт.
• Сопротивление контактов — не более 5 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом.
• Климатическое исполнение — В (всеклиматическое).
• Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — не менее 5000 часов, по некоторым источникам — не менее 1000 часов.
• Срок сохраняемости — не менее 15 лет, по некоторым источникам — до 25 лет.

Конструктивные особенности

Корпус разъема изготовлен из алюминиевого сплава. Патрубок прямой, оснащен гайкой и предназначен для неэкранированного кабеля. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Монтаж выполняется способом обжимки, а соединение ответных частей — резьбовое.

Резьбовое соединение обеспечивает надежную фиксацию сочлененных частей и препятствует самопроизвольному разъединению при вибрации и механических воздействиях. Всеклиматическое исполнение В позволяет эксплуатировать изделие как в закрытых отапливаемых помещениях, так и на открытом воздухе, включая районы с влажным тропическим климатом.

Применение и условия эксплуатации

Разъем применяется для коммутации электрических цепей в различных видах электро- и радиоаппаратуры. Благодаря четырем контактам с диаметром 1 миллиметр и допустимому току до 8 ампер на контакт изделие подходит для передачи как сигнальных, так и силовых цепей в пределах указанных нагрузок.

Серебряное покрытие контактов и сопротивление контактов не более 5 миллиом снижают потери и нагрев в местах соединения. Высокое сопротивление изоляции не менее 1000 мегаом обеспечивает надежное разделение цепей. Обжимной монтаж упрощает подготовку кабеля и повышает стойкость соединения к вибрационным нагрузкам по сравнению с пайкой.

Минимальная наработка и длительный срок сохраняемости позволяют использовать разъем в составе аппаратуры, рассчитанной на продолжительную эксплуатацию и длительное хранение. Совокупность перечисленных характеристик делает модель 2РМТ14КПН4Г1В1В «ОС» востребованной для комплектования радиоэлектронных изделий, работающих в широком диапазоне температур и в сложных климатических условиях.
