2РМТ14КПН4Г1В1В: кабельная розетка серии 2РМТ для надежных электрических соединений

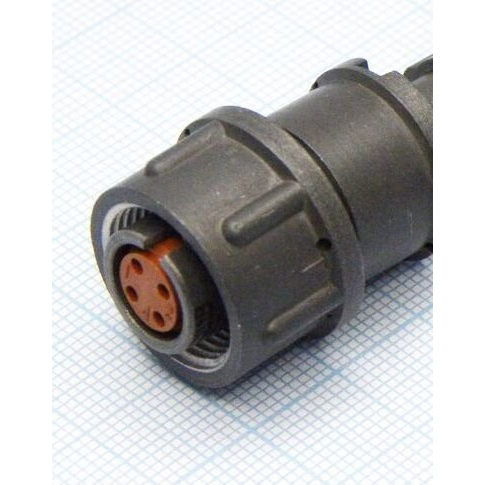

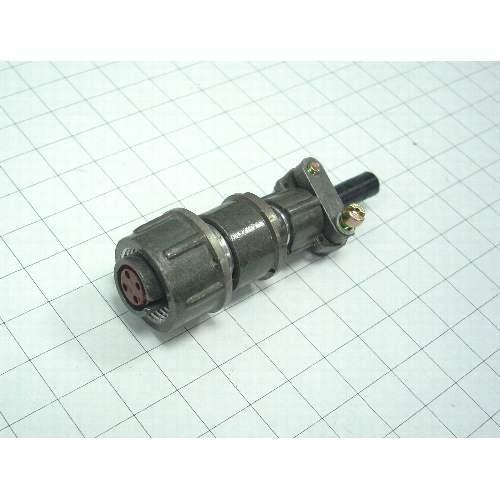

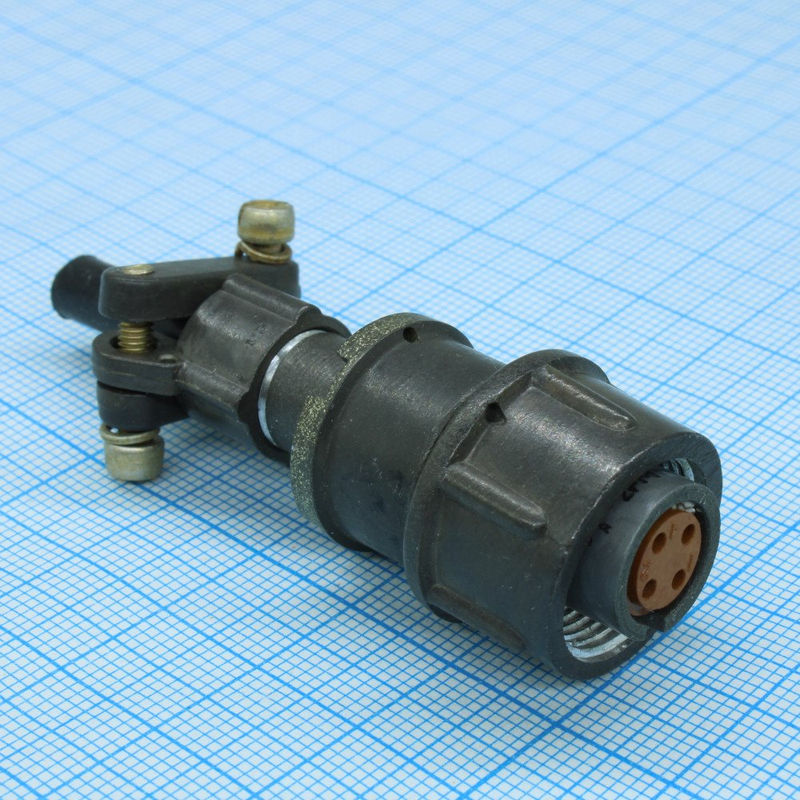

2РМТ14КПН4Г1В1В — цилиндрический низкочастотный соединитель в исполнении кабельной розетки. Он применяется для разъемного подключения электрических цепей постоянного и переменного тока, когда требуются прочная механическая фиксация, стабильный контакт и устойчивость оборудования к эксплуатационным воздействиям.

Модель относится к серии 2РМТ и имеет четыре гнездовых контакта диаметром 1 мм. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля удобна для монтажа в кабельных жгутах, аппаратуре, системах управления, измерительных комплексах и другом промышленном оборудовании.

Конструкция и маркировка

Обозначение 2РМТ14КПН4Г1В1В отражает ключевые особенности изделия:

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 14 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 4 — четырехконтактное исполнение.

• Г1 — сочетание четырех контактов диаметром 1 мм.

• В — серебряное покрытие контактов.

• Климатическое исполнение В рассчитано на эксплуатацию в широком диапазоне внешних условий.

Корпус соединителя обычно выполняется из алюминиевого сплава с защитным покрытием, а контакты — из латуни с серебрением. Такое решение способствует снижению переходного сопротивления и сохранению стабильных электрических характеристик при многократных подключениях.

Основные характеристики

Приведенные параметры характерны для исполнения 2РМТ14КПН4Г1В1В; при проектировании оборудования важно сверять требования конкретной документации, условий применения и ответной части разъема.

Где применяется разъем

Кабельная розетка 2РМТ14КПН4Г1В1В подходит для создания разъемных соединений в оборудовании, которое работает в условиях вибраций, температурных изменений и повышенных требований к надежности кабельного монтажа.

Типичные направления применения:

• Промышленная автоматика и шкафы управления.

• Контрольно-измерительные приборы.

• Системы электропитания и распределения сигналов.

• Транспортное, приборостроительное и специальное оборудование.

• Производственные установки и испытательные стенды.

• Кабельные сборки для подключения модулей, датчиков и исполнительных устройств.

Резьбовая фиксация помогает предотвратить случайное разъединение, а круглая конструкция корпуса делает соединитель удобным для размещения в ограниченном пространстве. Серия 2РМТ рассчитана на цепи постоянного и переменного тока частотой до 3 МГц.

Пример использования

Например, 2РМТ14КПН4Г1В1В можно использовать в кабельной линии между съемным блоком управления и стационарной частью промышленной установки. Через четыре контакта могут передаваться питание и управляющие сигналы, а резьбовое соединение обеспечивает надежную фиксацию разъема при вибрации оборудования.

При монтаже важно соблюдать схему распайки контактов, выбрать провод с допустимым сечением, аккуратно выполнить пайку и не превышать установленные значения тока и напряжения. Это позволяет сохранить ресурс контактов и обеспечить долговременную стабильность электрического соединения.
