Назначение разъема

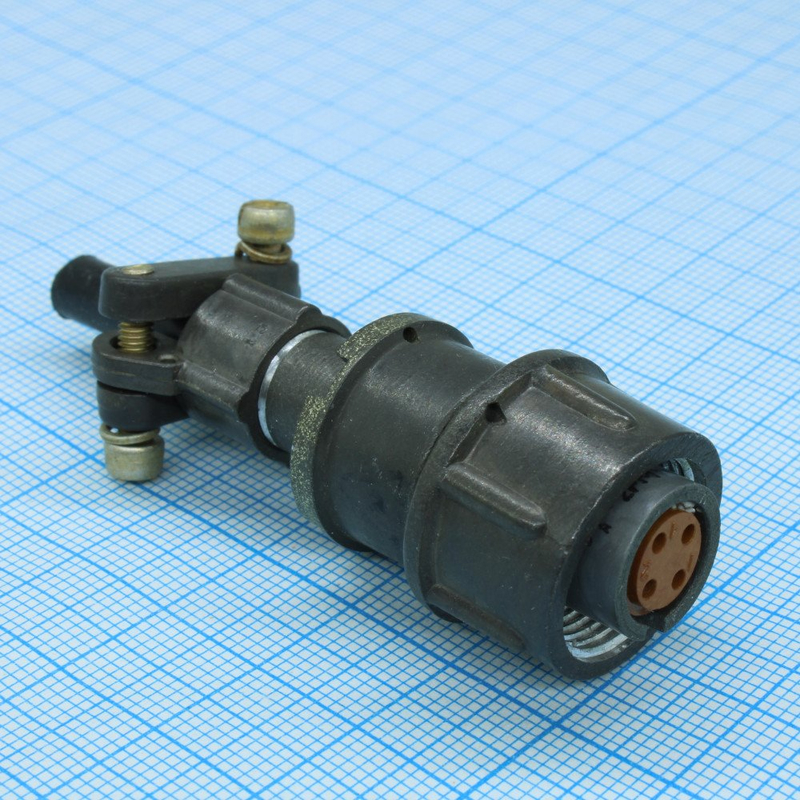

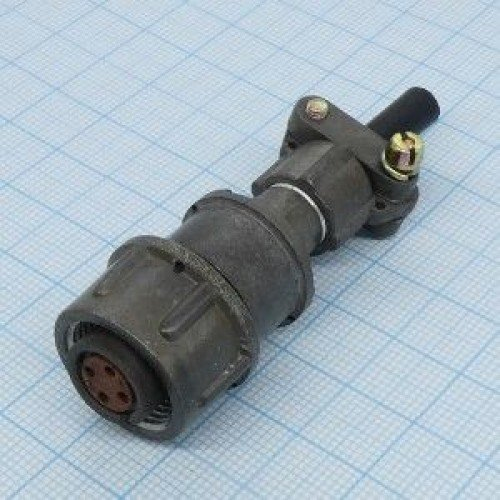

2РМТ14КПН4Г1В1В (торговая марка «Элекон», приемка «ОТК») — это низкочастотный цилиндрический разъем серии 2РМТ, выполненный в виде розетки кабельного исполнения. Изделие относится к семейству цилиндрических низкочастотных разъемов 2РМ и 2РМТ и предназначено для соединения проводников в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц.

Разъем применяется преимущественно в радиоэлектронной аппаратуре, в том числе в условиях повышенной вибрации и перепадов температур. Приемка «ОТК» подтверждает, что изделие прошло заводской контроль качества, поставляется в заводской упаковке.

Конструкция и материалы

Серия изделия — 2РМТ, типоразмер корпуса 14, диаметр корпуса около 22 мм. Корпус изготовлен из алюминиевого сплава марки А‑22 и имеет оксидированное покрытие серого цвета. Изолятор — карболитовый, круглой формы, коричневого цвета.

Контакты выполнены из латуни ЛС59‑1 и имеют серебряное покрытие. В данной модификации установлены четыре гнездовых контакта диаметром 1 мм, извлекаемые. Метод монтажа — пайка проводников на кабельных контактах; механический монтаж объемный, кабельный корпус.

Технические характеристики и применение

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.
• Максимальный ток: до примерно 8 А на один контакт диаметром 1 мм; общий ток разъема может достигать порядка 27–30 А в зависимости от режима.
• Диапазон рабочих температур: от −60 до +100 °C, исполнение В2.1 (умеренный и холодный климат).
• Относительная влажность до 98 % при +25 °C, широкий диапазон атмосферного давления.
• Сопротивление контакта не более 5 мОм, сопротивление изоляции не менее 5000 МОм.
• Электрическая прочность изоляции до 1850 В переменного тока.
• Ресурс сочленений‑расчленений: до порядка 500 циклов.
• Вибро‑ и ударостойкость: до 50g при синусоидальной вибрации и до 100g при многократных ударах.

Для подключения кабеля используется прямой патрубок с накидной втулкой Н, предназначенный для неэкранированного кабеля, без герметизации.

Условия эксплуатации и комплектация

Благодаря высокой стойкости к вибрации, ударам и перепадам температур разъем допускает работу в наземных и бортовых условиях. Изделие востребовано в составе радиоэлектронной аппаратуры, где требуется надежное соединение проводников в цепях постоянного и переменного тока.

Товар поставляется в заводской упаковке производителя «Элекон». Артикул позиции — 20266, категория — 2РМТ14, приемка — «ОТК», год выпуска — 2025.
