Назначение соединителя

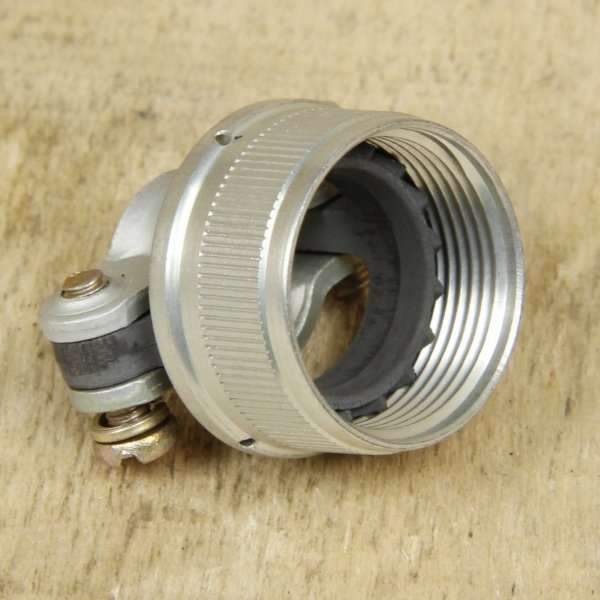

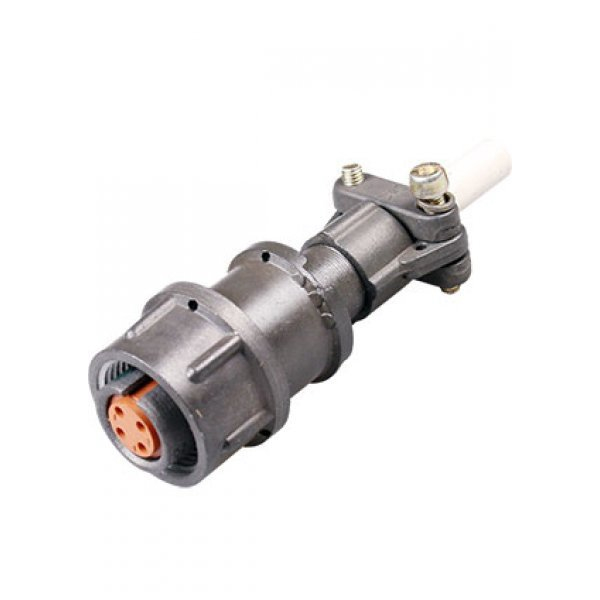

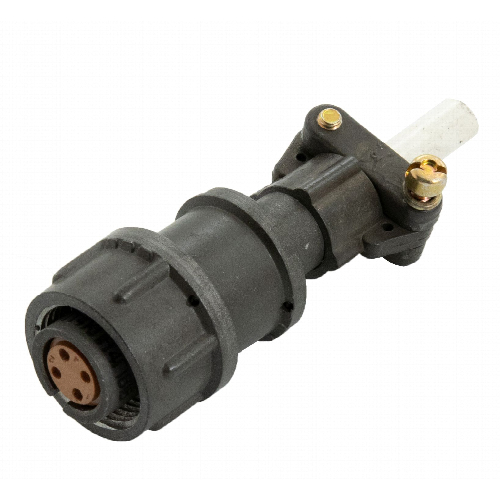

Разъем 2РМТ14КПН4Г1В1В производства «Элекон» (Казань) представляет собой цилиндрический низкочастотный негерметичный соединитель типа 2РМТ, выполненный в виде розетки кабельной конструкции. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение — подключение кабельных линий в низкочастотных электронных устройствах, аппаратуре связи и промышленной электронике. Соединитель обеспечивает электрическое соединение и механическое крепление кабеля к оборудованию в составе разъёмного соединения типа «розетка — вилка» соответствующего типоразмера.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются его принадлежностью к типоразмеру 14 и типом исполнения КПН (кабельная розетка негерметичная). Ниже перечислены характеристики, подтверждённые данными производителя.

• Количество контактов — 4, контакты извлекаемые, диаметр контакта около 1,0 мм.
• Номинальный ток — до 8 А на контакт.
• Рабочее напряжение — до порядка 560–700 В в зависимости от условий эксплуатации и характера цепей.
• Внешний диаметр корпуса — 14 мм, что соответствует типоразмеру 14.
• Посадочный диаметр — 14 мм, что позволяет применять соединитель в стандартных монтажных отверстиях оборудования.
• Тип присоединения кабеля — пайка; контактный диаметр рассчитан на сечение жил кабеля до 0,5 мм².
• Корпус выполнен из металла.
• Разъём имеет прямой патрубок для кабеля.
• Исполнение негерметичное, степень защиты около IP20.

Применение и условия эксплуатации

Соединитель применяется в низкочастотных электрических цепях, где требуется передача сигналов и питающих напряжений при частоте до 3 МГц. Типичные области использования — аппаратура связи, промышленная электроника и низкочастотные электронные устройства, в которых предусмотрен кабельный монтаж розеточной части соединения.

Благодаря четырём извлекаемым контактам диаметром около 1,0 мм и допустимому току до 8 А на контакт соединитель подходит для цепей управления, сигнальных и питающих линий малой и средней мощности. Металлический корпус обеспечивает механическую прочность и экранирующие свойства в пределах, определяемых конструкцией типа 2РМТ.

Поскольку изделие относится к негерметичным типам со степенью защиты около IP20, оно не предназначено для работы в сильно влажной или загрязнённой среде без дополнительной защиты. При монтаже следует учитывать это ограничение и предусматривать защитные меры, если условия эксплуатации отличаются от нормальных.

Монтаж и совместимость

Монтаж соединителя выполняется пайкой жил кабеля к контактам. Посадочный диаметр 14 мм обеспечивает установку в стандартные монтажные отверстия оборудования, соответствующие типоразмеру 14. Прямой патрубок предназначен для ввода кабеля без изгиба на входе.

1. Подготовить кабель с сечением жил до 0,5 мм².
2. Выполнить пайку жил к извлекаемым контактам соединителя.
3. Установить розетку в монтажное отверстие диаметром 14 мм и зафиксировать её согласно конструкции изделия.
4. Соединить розетку с ответной частью соответствующего типоразмера.

Соединитель выпускается производителем «Элекон» (Казань) и относится к категории 2РМТ14. Артикул изделия — 50224.
