Назначение и область применения

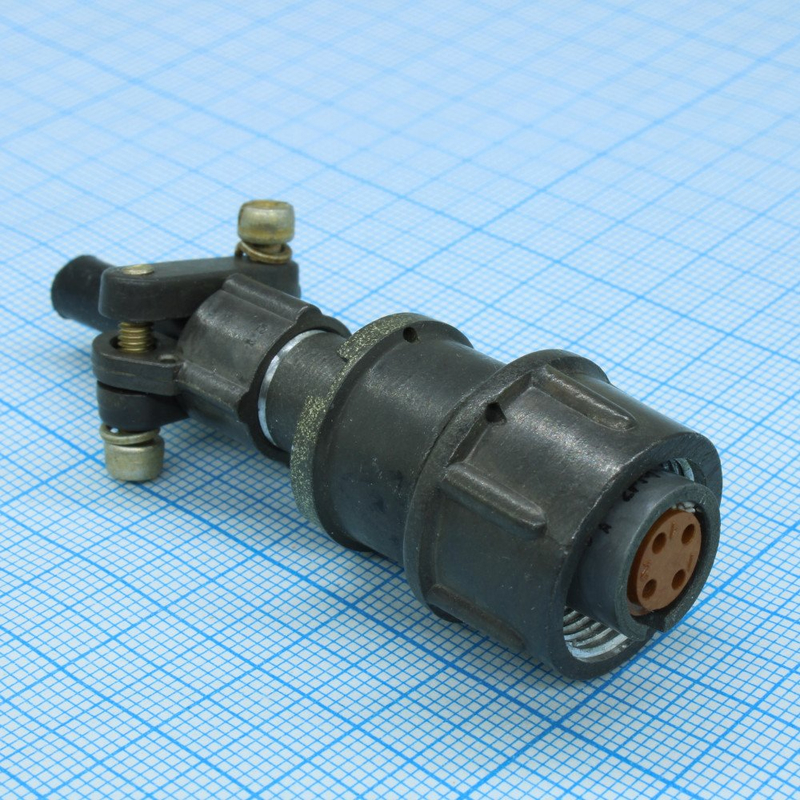

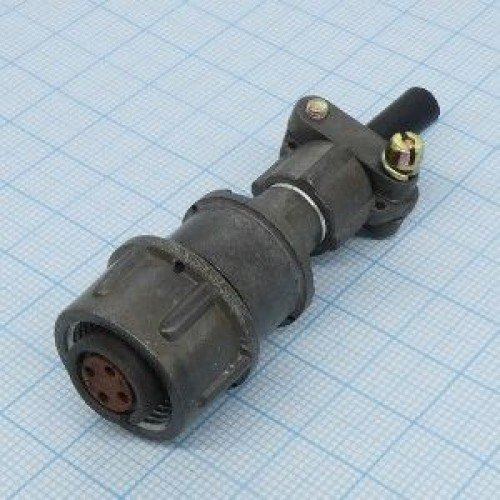

2РМТ14КПН4Г1В1В — это кабельная розетка серии 2РМТ производства завода «Элекон» (Казань), соответствующая виду приемки «5» по техническим условиям ГЕ0.364.126 ТУ. Изделие предназначено для надежного электрического соединения в цепях переменного или постоянного тока с напряжением до 560–700 В и частотой до 3 МГц.

Разъем применяется в составе кабельных сборок и жгутов, где требуется механически прочное, виброустойчивое и многократно разъединяемое соединение. Розетка востребована в приборостроении, промышленной автоматике, измерительной технике и других областях, где к соединителям предъявляются повышенные требования по стойкости к внешним воздействиям.

Конструкция и материалы

Корпус разъема выполнен из алюминиевого сплава с оксидированием, изолятор изготовлен из карболита. Контакты — извлекаемые гнезда из латуни ЛС59-1 с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление и надежный электрический контакт.

Соединение цилиндрическое, резьбовое, с накидной гайкой M16×1 и прямым патрубком для неэкранированного кабеля. Предусмотрена уплотнительная втулка и одношпоночная поляризация, исключающая неправильную ориентацию при сочленении. Цвет корпуса — серый, изолятора — коричневый. Монтаж осуществляется пайкой, сечение подключаемых жил кабеля — до 0,5 мм².

Электрические параметры

• Количество контактов: 4 гнезда диаметром 1 мм
• Номинальный ток: 8 А на контакт, до 27 А на разъем
• Рабочее напряжение: до 560–700 В
• Частота: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность: 1850 В

Условия эксплуатации и надежность

Разъем сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, а также механические удары до 500 g.

Степень защиты — IP20, то есть корпус негерметичен и не предназначен для работы в условиях прямого воздействия влаги или пыли без дополнительной защиты. Ресурс составляет 500 соединений-расчленений, наработка на отказ — до 175 000 часов при температуре 80 градусов Цельсия.

Габариты и комплектация

Внешний диаметр корпуса равен 14 мм, габаритные размеры изделия — 22 на 53,5 мм. Разъем поставляется в исполнении, соответствующем указанному артикулу, и не требует дополнительных принадлежностей для монтажа, кроме пайки и подготовки кабеля.

Сведения о партии

• Артикул: 20267
• Категория: 2РМТ14
• Производитель: Элекон, Казань
• Приемка: «5»
• Год выпуска: 2023
