Назначение

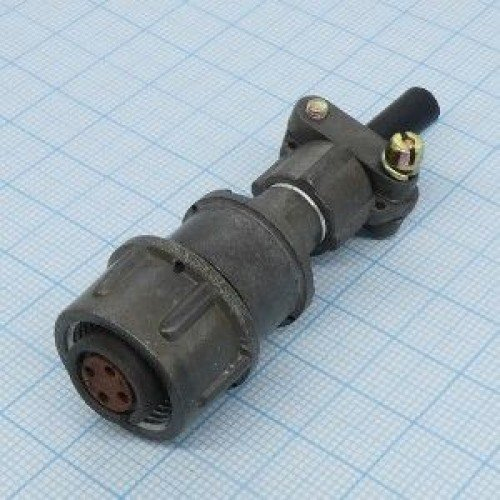

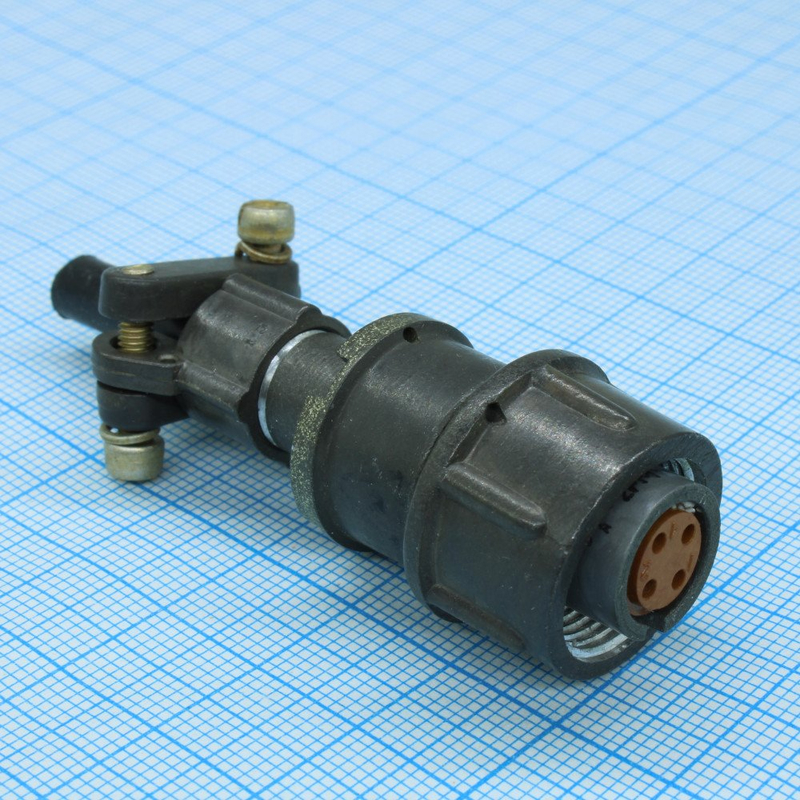

Кабельная розетка 2РМТ14КПН4Г1В1В серии 2РМТ производства АО «Завод Элекон» (Казань) предназначена для электрических соединений в цепях переменного и постоянного тока напряжением до 700 В и частотой до 3 МГц. Изделие применяется для коммутации кабельных линий в составе радиоэлектронной аппаратуры, приборных комплексов и промышленного оборудования, где требуется надёжное разъёмное соединение с резьбовым сочленением и стойкостью к интенсивным механическим нагрузкам.

Данное исполнение относится к категории приёмки «5» и поставляется в заводской упаковке. Год выпуска — 2025. Приёмка «5»-ВП и ПЗ подтверждает соответствие изделия требованиям, предъявляемым к продукции для ответственных применений.

Подтверждённые особенности

Розетка оснащена 4 контактами диаметром 1 мм с номинальным током 8 А на контакт. Способ монтажа — пайка. Сечение подключаемых жил кабеля — до 0,5 мм². Контакты имеют серебряное покрытие, материал изолятора — карболит. Корпус изготовлен из алюминиевого сплава или металла.

Ключевые технические и эксплуатационные параметры:

• внешний диаметр корпуса — 14 мм, габаритный диаметр — 22 мм, высота — 53,5 мм;
• масса изделия — около 21 г;
• степень защиты — IP20;
• метод сочленения — резьбовой;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• климатическое исполнение — В2.1;
• устойчивость к вибрации — до 50 g в диапазоне от 1 до 5000 Гц;
• устойчивость к механическим ударам — до 500 g;
• сопротивление изоляции — 5000 МОм;
• ресурс — 500 сочленений-расчленений;
• срок хранения — до 15 лет.

Изделие соответствует ТУ ГЕ0.364.126. Конструкция является функциональным аналогом 2РМ14КПН4Г1В1.

Применение

Розетка применяется в составе кабельных сборок и соединителей серии 2РМТ для передачи электрических сигналов и питания в аппаратуре, эксплуатируемой в условиях повышенной вибрации и ударных нагрузок. Резьбовое сочленение обеспечивает стабильный электрический контакт и механическую фиксацию ответной части.

Благодаря стойкости к экстремальным температурам от минус 60 до плюс 100 градусов Цельсия и климатическому исполнению В2.1 изделие может использоваться в наземной и бортовой технике. Серебряное покрытие контактов снижает переходное сопротивление, а карболитовый изолятор сохраняет диэлектрические свойства при нагреве.

Монтаж выполняется пайкой жил сечением до 0,5 мм². Для подключения необходимо учитывать суммарный ток через четыре контакта и не превышать номинальные 8 А на каждый контакт. Артикул изделия — 20265, категория — 2РМТ14.
