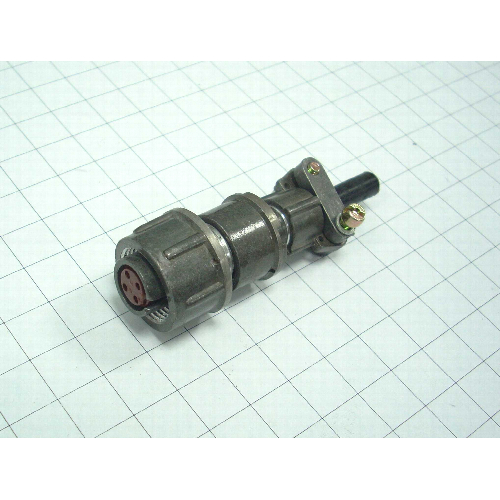

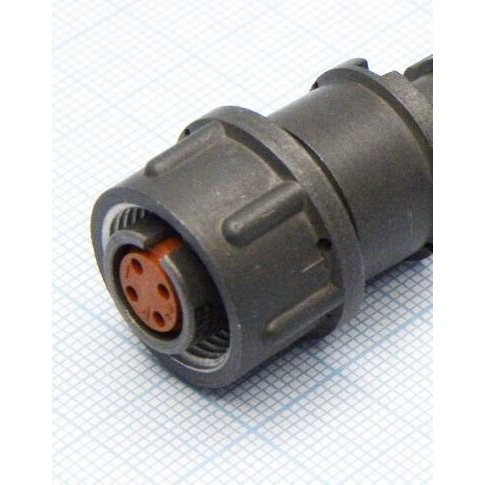

Соединитель 2РМТ14КПН4Г1В1В представляет собой электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он классифицируется как тропикоустойчивый и имеет резьбовое сочленение, что обеспечивает надежное соединение.

Технические характеристики

• Количество контактов : 4

• Диаметр контактов : 1,0 мм

• Максимальная токовая нагрузка на контакт : до 8 А

• Суммарная токовая нагрузка на соединитель : до 27 А

• Максимальное рабочее напряжение : от 560 В до 700 В (в зависимости от типономинала)

• Рабочая температура : от -60 °C до +100 °C

• Сопротивление электрического контакта : не более 5 мОм

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях

Конструкция и материалы

Соединитель состоит из двух частей: вилки и розетки. Он может использоваться как с экранированными, так и с неэкранированными кабелями. Корпус выполнен из алюминиевого сплава, а контакты покрыты серебром для обеспечения хорошей проводимости.

Применение

Соединители 2РМТ14КПН4Г1В1В предназначены для соединения и разъединения электрических цепей в различных устройствах электро- и радиоаппаратуры. Они могут работать в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц.

Устойчивость к внешним воздействиям

Данный соединитель имеет климатическое исполнение В, что позволяет ему функционировать в различных условиях окружающей среды. Он также выдерживает вибрации и механические нагрузки, что делает его подходящим для применения в условиях, где возможны значительные механические воздейств
