Назначение

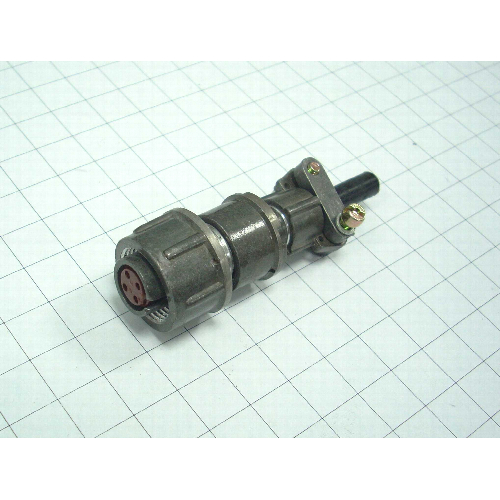

2РМТ14КПН4Г1В1В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ, выпускавшаяся заводом «Элекон» примерно в 2015–2026 годах. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре специального и общего назначения. Такое исполнение востребовано там, где требуется компактное, надёжное и многократно разъединяемое электрическое соединение с экранированием и защитой от внешних климатических воздействий.

Конструктивные особенности

Соединитель относится к блочному кабельному типу с резьбовым соединением, то есть фиксация ответных частей выполняется навинчиванием, что обеспечивает устойчивость к вибрациям и случайному рассоединению. Корпус негерметичный, при этом тропикоустойчивый и экранированный. Экранирование снижает уровень электромагнитных помех и защищает цепи от наводок. Монтаж может выполняться как объёмным способом, так и пайкой, в зависимости от условий сборки и требований к соединению.

Изготавливается для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, что определяет допустимые условия эксплуатации внутри аппаратуры в различных климатических зонах.

Электрические параметры

Розетка работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В — конкретное значение определяется типономиналом. Такой диапазон частот и напряжений характерен для низкочастотных цепей питания и сигнальных линий в составе аппаратуры.

Контактная система

Количество контактов — 4. Диаметр контактов составляет 1,0 мм. Использованы трубчатые гнёзда типа «манжета», обеспечивающие плотное и стабильное электрическое соединение при многократных сочленениях. Покрытие контактов — серебро или золото, что влияет на переходное сопротивление и коррозионную стойкость в зависимости от исполнения.

Область применения

Благодаря набору характеристик 2РМТ14КПН4Г1В1В применяется в следующих случаях:

• соединение кабельных линий с блоками и узлами электро- и радиоаппаратуры;
• организация разъёмных переходов в цепях постоянного и переменного тока частотой до 3 МГц;
• внутренний монтаж внутри приборов и шкафов, где требуется экранированное соединение;
• эксплуатация в аппаратуре специального и общего назначения в различных климатических условиях;
• многократное сочленение и разъединение цепей при обслуживании и замене блоков.

Сводные характеристики

• Тип изделия: кабельная розетка цилиндрического низкочастотного соединителя.
• Серия: 2РМТ.
• Количество контактов: 4.
• Диаметр контактов: 1,0 мм, трубчатые гнёзда типа «манжета».
• Покрытие контактов: серебро или золото.
• Рабочее напряжение: 560 или 700 В в зависимости от типономинала.
• Частота тока: до 3 МГц.
• Соединение: резьбовое, блочное кабельное.
• Корпус: негерметичный, тропикоустойчивый, экранированный.
• Монтаж: объёмный или пайкой.
• Исполнение: всеклиматическое В2.1 по ГОСТ 15150-69, для внутреннего монтажа.
• Производитель: завод «Элекон».
• Период выпуска: примерно 2015–2026 годы.

При подборе изделия следует учитывать, что конкретные значения напряжения и вариант покрытия контактов зависят от типономинала, поэтому их уточняют по документации на поставляемое исполнение. Артикул товара — 3062, категория — 2РМТ14.
