Назначение соединителя 2РМТ14КПН4Г1В1В

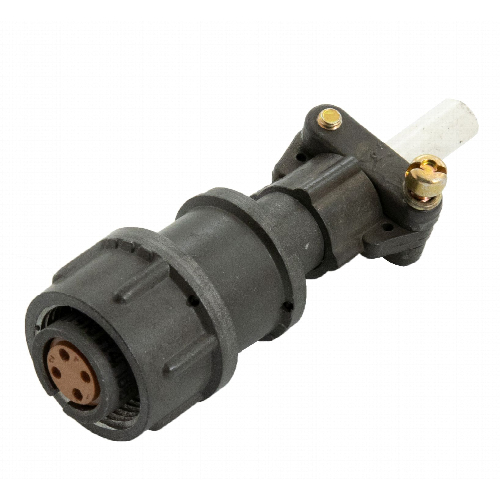

Соединитель 2РМТ14КПН4Г1В1В производства компании Элекон представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый электрический разъем. Изделие относится к соединителям общего назначения и предназначено для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в других видах электро- и радиоаппаратуры специального и общего назначения.

Конструкция разъема обеспечивает работу в условиях повышенной влажности и переменных климатических воздействий, что подтверждается всеклиматическим исполнением и тропикоустойчивым типом исполнения. Дата выпуска указанной позиции — 2015 год.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМТ14КПН4Г1В1В построено по стандартной схеме и содержит полную информацию о конструкции изделия:

• 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый разъем;
• 14 — посадочный диаметр корпуса 14 миллиметров;
• К — кабельный тип корпуса;
• П — прямой вид патрубка;
• Н — гайка патрубка для неэкранированного кабеля;
• 4 — количество контактов;
• Г — часть соединителя представляет собой розетку (гнездо);
• 1 — сочетание контактов диаметром 1,0 миллиметра;
• В — покрытие контактов серебро;
• В — всеклиматическое климатическое исполнение.

Таким образом, изделие является четырехконтактной кабельной розеткой с прямым патрубком под неэкранированный кабель, оснащенной контактами диаметром 1,0 миллиметра с серебряным покрытием. Теплостойкость разъема достигает 100 градусов Цельсия.

Технические и эксплуатационные характеристики

Электрические параметры соединителя обеспечивают его применение в цепях с повышенными токами и напряжениями. Максимальное рабочее напряжение составляет до 560 вольт переменного и постоянного тока, максимальная токовая нагрузка на контакт — до 8 ампер.

• Сопротивление контакта — не более 5 миллиом;
• Сопротивление изоляции — не менее 1000 мегаом;
• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — до 500 циклов;
• Минимальный срок сохраняемости — 15 лет.

Механическая стойкость подтверждена следующими показателями: вибрация в диапазоне частот от 1 до 1000 герц при ускорении 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате, линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Область применения и условия эксплуатации

Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции разъем 2РМТ14КПН4Г1В1В может использоваться в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с влажным и жарким климатом. Изделие подходит для применения в составе специальной и общей радиоэлектронной аппаратуры, где требуется надежное электрическое соединение цепей при воздействии вибраций, ударных и линейных нагрузок.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а негерметичное исполнение определяет сферу применения разъема как соединителя для аппаратуры, не требующей полной герметизации корпуса.
