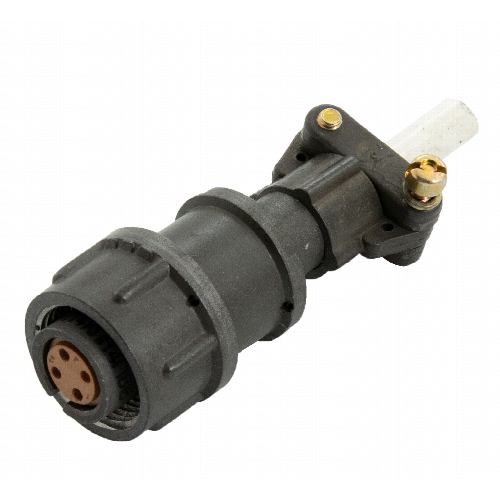

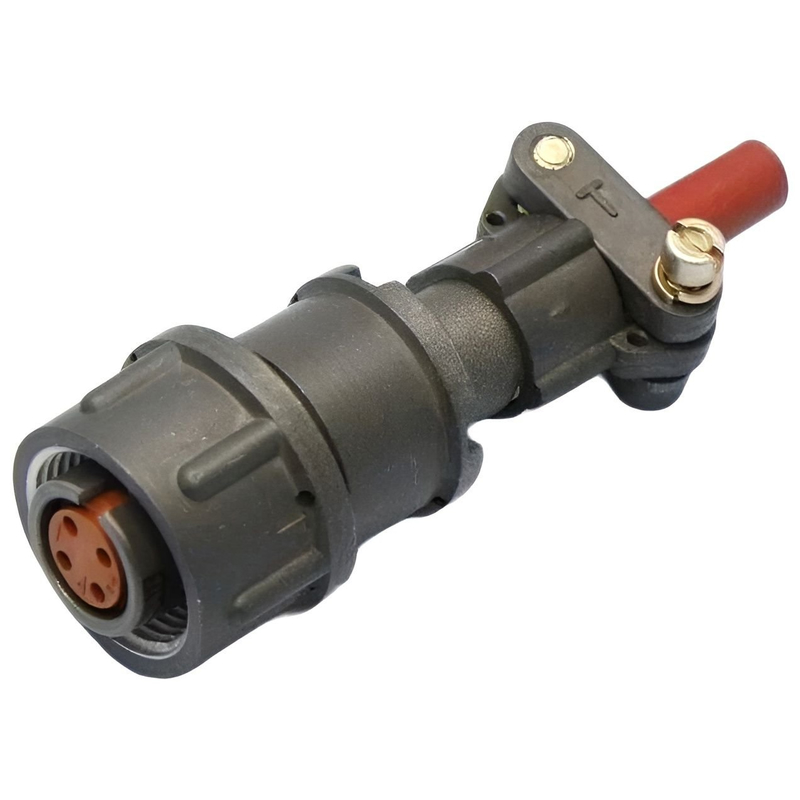

Назначение разъёма 2РМТ14КПН4Г1В1В

Разъём 2РМТ14КПН4Г1В1В представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу негерметичных, всеклиматических, низковольтных соединителей и применяется для коммутации электрических цепей в составе кабельных сборок и жгутов. Конструкция рассчитана на эксплуатацию в широком диапазоне климатических условий, что подтверждается всеклиматическим исполнением.

Подтверждённые технические особенности

Ниже приведены параметры, заявленные для данного изделия:

• Тип соединителя: негерметичный, всеклиматический, низковольтный.
• Количество контактов: 4.
• Рабочее напряжение: максимум 560 В.
• Максимальная токовая нагрузка: 8 А на контакт и 27 А на соединитель в целом.
• Сопротивление контактов: не более 0,005 Ом.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Материалы контактов: золото или серебро.
• Сочетание контактов по диаметру: все контакты диаметром 1,0 мм.
• Покрытие контактов: серебро.
• Температура стойкости: 100 градусов Цельсия.
• Исполнение: всеклиматическое.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава, что обеспечивает лёгкость и прочность конструкции. Патрубок прямой, что позволяет удобно подключать кабели. Гайка патрубка предназначена для неэкранированных кабелей. Всеклиматическое исполнение и стойкость к механическим воздействиям и вибрациям делают разъём пригодным для работы в сложных условиях эксплуатации.

Расшифровка обозначения 2РМТ14КПН4Г1В1В

Обозначение содержит следующую информацию:

• 2РМТ — тип соединителя.
• 14 — условный размер корпуса, посадочный диаметр 14 мм.
• К — тип корпуса, кабельный.
• П — вид патрубка, прямой.
• Н — вид гайки патрубка, для неэкранированного кабеля.
• 4 — количество контактов.
• Г — часть соединителя, розетка.
• 1 — сочетание контактов по диаметру, все контакты диаметром 1,0 мм.
• В — покрытие контактов, серебро.
• 1 — температура стойкости, 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Применение

Разъёмы типа 2РМТ используются в различных областях, включая промышленность и электронику, где требуется надёжное соединение в условиях воздействия различных климатических факторов. Они подходят для монтажа как экранированных, так и неэкранированных кабелей. Данный разъём обладает высокой стойкостью к механическим воздействиям и вибрациям, что делает его подходящим выбором для использования в сложных условиях эксплуатации.

Комплектация и дополнительные сведения

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют. Артикул товара: 3060. Категория: 2РМТ14. Производитель не указан.
