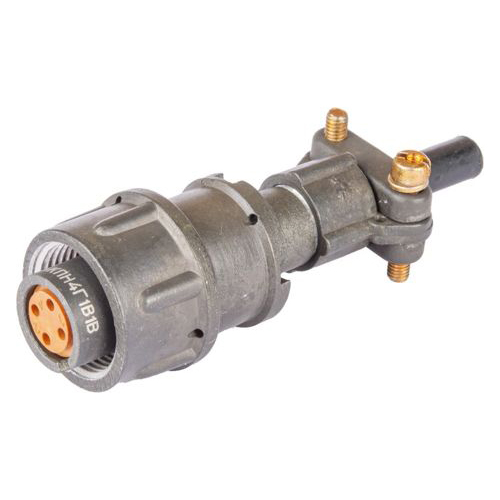

Назначение соединителя 2РМТ14КПН4Г1В1В

2РМТ14КПН4Г1В1В — это кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей типа 2РМТ. Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется там, где требуется компактное разъемное соединение с небольшим числом контактов и стабильными электрическими параметрами при воздействии широкого спектра климатических и механических факторов.

Конструктивные особенности

Корпус розетки выполнен в кабельном исполнении. Прямой патрубок рассчитан на подключение неэкранированного кабеля. Соответственно, корпус не предназначен для экранированных линий, где требуется защита от электромагнитных помех по оплетке. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение при вибрации.

Внутри корпуса установлены четыре контакта диаметром 1 мм с серебряным покрытием. Серебрение снижает переходное сопротивление и повышает стабильность контактного соединения при длительной эксплуатации. Условный размер корпуса — 14, что определяет габаритные и присоединительные размеры розетки. Обозначение В1В указывает на всеклиматическое исполнение с теплостойкостью до +100 °C.

Электрические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 8 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество контактов — 4, диаметр каждого 1 мм.

Перечисленные параметры определяют область применения розетки: слаботочные и среднеcиловые цепи управления, сигнальные и питающие линии в составе аппаратуры, где рабочие напряжения и токи не превышают указанных значений.

Условия эксплуатации

Розетка имеет всеклиматическое исполнение и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 °C. Изделие выдерживает вибрационные нагрузки с частотой от 1 до 5000 Гц. Ресурс по сочленениям-расчленениям составляет до 500 циклов. Минимальная наработка заявлена в пределах от 1000 до 5000 часов, срок сохраняемости — от 15 до 25 лет. Совокупность этих показателей позволяет использовать соединитель в аппаратуре, эксплуатируемой в жестких климатических условиях.

Расшифровка обозначения

1. 2РМТ — тип соединителя: негерметичный цилиндрический низкочастотный.
2. 14 — условный размер корпуса.
3. К — кабельный корпус.
4. ПН — прямой патрубок для неэкранированного кабеля.
5. 4Г1 — четыре контакта диаметром 1 мм.
6. В1В — всеклиматическое исполнение с теплостойкостью до плюс 100 °C.

Область применения и комплектация

Розетка 2РМТ14КПН4Г1В1В применяется в составе электрических соединений радиоэлектронной и радиотехнической аппаратуры. Она подходит для монтажа ответных частей соединителей серии 2РМТ соответствующего типоразмера. Год выпуска, указанный в карточке товара, — 2024. Производитель в предоставленных данных не указан, сведения о комплектации поставки, сертификатах, гарантии и стране производства отсутствуют, поэтому в описании они не приводятся.
