Назначение соединителя 2РМТ14КПН4Г1В1В

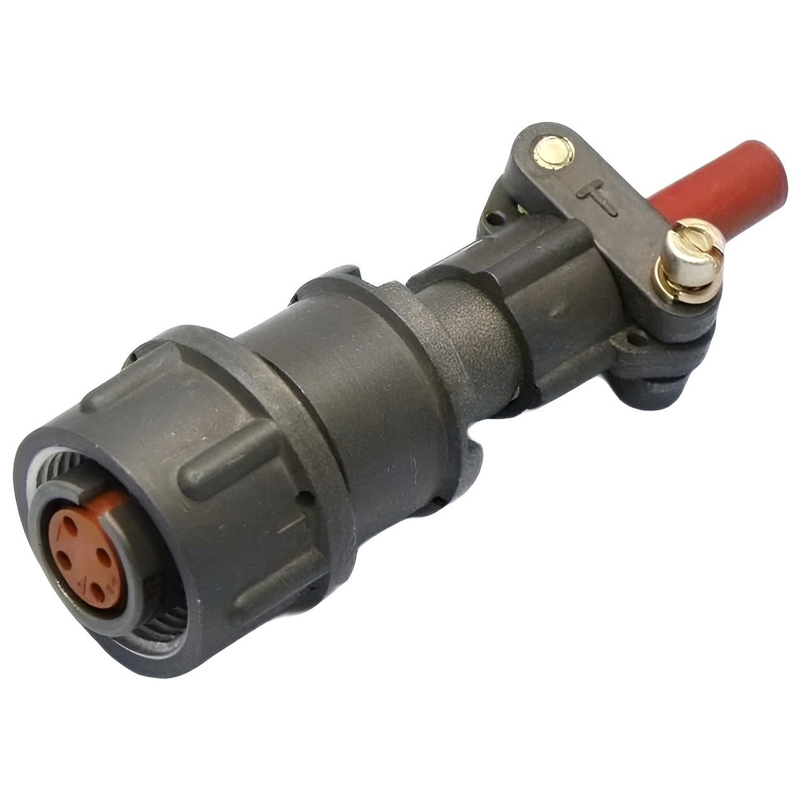

2РМТ14КПН4Г1В1В — это кабельная розетка из серии низкочастотных цилиндрических негерметичных электрических соединителей типа 2РМТ. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется там, где требуется надёжная коммутация постоянного и переменного тока в составе кабельных сборок и жгутов.

Артикул изделия — 3057, категория — 2РМТ14. Производитель в предоставленных данных не указан.

Конструктивные особенности

Разъем выполнен в кабельном корпусе с прямым патрубком для неэкранированного кабеля и имеет резьбовое сочленение. Конструкция рассчитана на подключение неэкранированного кабеля с фиксацией гайкой. В соединителе установлено 4 контакта диаметром 1 мм. Одна шпилька (обозначение Г1) обеспечивает ориентацию и фиксацию ответной части при сочленении.

Обозначение В1В указывает на всеклиматическое исполнение с серебряным покрытием контактов. Всеклиматическое исполнение предполагает работу в широком диапазоне климатических условий, а серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения.

Основные технические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на один контакт — до 8 А.
• Токовая нагрузка на весь соединитель — до 27 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая частота цепей — до 3 МГц.

Условия эксплуатации и ресурс

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при температуре от минус 60 до плюс 100 градусов Цельсия во всеклиматическом исполнении. Изделие устойчиво к вибрациям, ударам и повышенной влажности.

Ресурсные показатели соединителя включают выдерживание до 500 сочленений-расчленений. Наработка составляет не менее 1000–5000 часов, срок сохраняемости — 15–25 лет.

Расшифровка обозначения 2РМТ14КПН4Г1В1В

1. 2РМТ — тип соединителя: негерметичный цилиндрический.
2. 14 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 4 — четыре контакта диаметром 1 мм.
7. Г1 — одна шпилька.
8. В1В — всеклиматическое исполнение с серебряным покрытием контактов.

Область применения

Кабельная розетка 2РМТ14КПН4Г1В1В применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей в составе кабельных сборок. Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям изделие подходит для эксплуатации в условиях вибраций, ударов и повышенной влажности. Резьбовое сочленение и гайка для неэкранированного кабеля обеспечивают удобство монтажа и надёжную фиксацию соединения.
