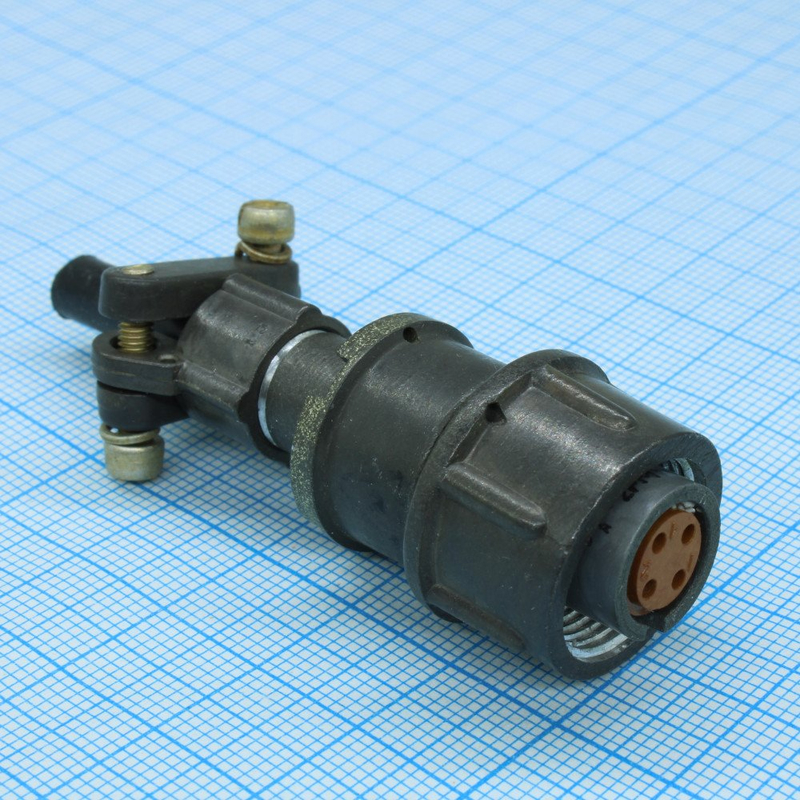

2РМТ14КПН4Г1В1ЛВ 2011-15г «5» Элекон

Цена:

2600 ₽

В наличии: 5 шт.

Производитель: Элекон

Технические характеристики

2РМТ14КПН4Г1В1ЛВ от Элекон «5» — это цилиндрический низкочастотный разъём серии 2РМТ, выполненный как кабельная розетка с 4 контактами диаметром 1 мм. Производится заводом Элекон и соответствует стандартам АШДК.434410.062ТУ.

Экранированный корпус из алюминиевого сплава с оксидным покрытием (серый цвет), изолятор из карболита (коричневый).
Резьбовое соединение (шаг резьбы M16x1), одношпоночная поляризация, прямой патрубок с гайкой для неэкранированного кабеля (индекс "Н4 ").
Монтаж: объёмный механический, пайка электрическая; контакты — гнёздные, латунь с серебряным покрытием (извлекаемые).

Эта розетка предназначена для надёжного соединения в жёстких условиях, включая вибрацию (до 50g, 1-5000 Гц) и удары (до 500g).

Рабочий ток: до 8 А на контакт, до 27 А на разъём; напряжение до 560 В.
Рабочая температура: от -60°C до +100°C (УХЛ 2.1), влажность до 98% при +25°C.
Ресурс: 500 соединений-расчленений, сопротивление контактов ≤5 мОм, изоляции ≥5000 МОм, электрическая прочность 1850 В.

Разбор индекса 2РМТ14КПН4Г1В1ЛВ: 2РМТ — серия (всёклиматическая модификация 2РМ), 14 — диаметр посадочный, К — кабельная розетка, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 4 — 4 контакта Ø1 мм, Г1 — сочетание контактов, В1 — шестигранная

Описание

2РМТ14КПН4Г1В1ЛВ

2РМТ14КПН4Г1В1ЛВ — цилиндрический разъём для надёжных соединений

2РМТ14КПН4Г1В1ЛВ — низкочастотный цилиндрический электрический соединитель серии 2РМТ, предназначенный для создания разъёмных соединений в электрических цепях аппаратуры, приборов, систем автоматики и промышленного оборудования. Конструкция разъёма ориентирована на стабильную передачу сигналов и питания в условиях вибраций, частых подключений и эксплуатации в составе сложных кабельных сборок.

Изделие относится к распространённому семейству цилиндрических соединителей 2РМ/2РМТ, применяемых в промышленной, измерительной, транспортной, специальной и радиоэлектронной технике. Для этой серии характерны металлический корпус, фиксированное взаимное положение контактных частей и возможность подбора ответной части по полному обозначению.

Особенности исполнения

Маркировка 2РМТ14КПН4Г1В1ЛВ содержит информацию об исполнении разъёма, типоразмере корпуса, контактной схеме и конструктивных особенностях. При подборе соединителя важно рассматривать обозначение полностью: даже внешне похожие элементы серии могут отличаться видом ответной части, расположением контактов, вариантом патрубка, типом контактов и защитным исполнением.

Ключевые особенности разъёма:

Цилиндрическая форма корпуса, удобная для компоновки кабельных линий и приборных панелей.
Низкочастотное назначение для электрических цепей управления, контроля, сигнализации и питания.
Металлическое исполнение корпуса, характерное для промышленных цилиндрических разъёмов.
Контактная группа, выполненная по схеме, зашифрованной в индексе «4Г1».
Конструктивное исполнение с элементами для присоединения кабеля и формирования механически устойчивого соединения.
Возможность использования в составе унифицированных соединительных пар серии 2РМТ.

Согласно справочному описанию изделия, 2РМТ14КПН4Г1В1ЛВ относится к цилиндрическим промышленным разъёмам с кабельным корпусом; для аналогичных соединителей указывается применение алюминиевого сплава АЛ-11.

Где применяется 2РМТ14КПН4Г1В1ЛВ

Разъём 2РМТ14КПН4Г1В1ЛВ может использоваться в оборудовании, где требуется компактное, обслуживаемое и защищённое разъёмное соединение проводников. Типичные области применения включают:

Блоки управления и автоматики.
Контрольно-измерительные приборы.
Кабельные жгуты промышленного оборудования.
Электротехнические шкафы и панели.
Испытательные стенды.
Системы телемеханики и сигнализации.
Транспортное, приборное и специализированное электронное оборудование.

Благодаря цилиндрической конструкции соединитель удобен там, где важны механическая фиксация, повторяемость контакта и однозначность соединения ответных частей. Серия 2РМТ применяется для подбора соединителей по маркировке, корпусу, контактной схеме, патрубку и покрытию контактов.

На что обратить внимание при подборе

Для корректной установки 2РМТ14КПН4Г1В1ЛВ недостаточно ориентироваться только на внешний вид корпуса. Перед применением необходимо сверить полное обозначение изделия с технической документацией конкретного оборудования и ответной части.

Рекомендуется проверить:

Параметр	Почему это важно
Полное обозначение	Определяет совместимость исполнения и контактной части
Тип ответного соединителя	Вилка и розетка должны образовывать штатную сопряжённую пару
Контактная схема	Количество, расположение и назначение контактов должны совпадать
Тип контактов	Необходимо учитывать исполнение контактов — штыревое или гнездовое
Способ монтажа	Важны вариант установки, тип патрубка и особенности кабельного ввода
Сечение и тип проводов	От этого зависит качество обжима или пайки, а также надёжность кабельной сборки
Условия эксплуатации	Следует учитывать вибрацию, влажность, температуру, загрязнение и механические нагрузки

Технические сведения в открытых описаниях часто приводятся в справочном виде, поэтому для разработки, ремонта или оформления конструкторской документации следует использовать паспорт, технические условия и документацию на конкретную партию соединителей.

Итог

2РМТ14КПН4Г1В1ЛВ — специализированный цилиндрический разъём серии 2РМТ для формирования надёжных электрических соединений в промышленной и приборной аппаратуре. Его выбор требует точной расшифровки маркировки и проверки совместимости с ответной частью, контактной схемой, способом монтажа и условиями эксплуатации. Правильно подобранный соединитель обеспечивает удобство обслуживания оборудования, устойчивость кабельного соединения и предсказуемую работу электрических цепей.
