Назначение разъема 2РМТ14КПН4Г1В1Л

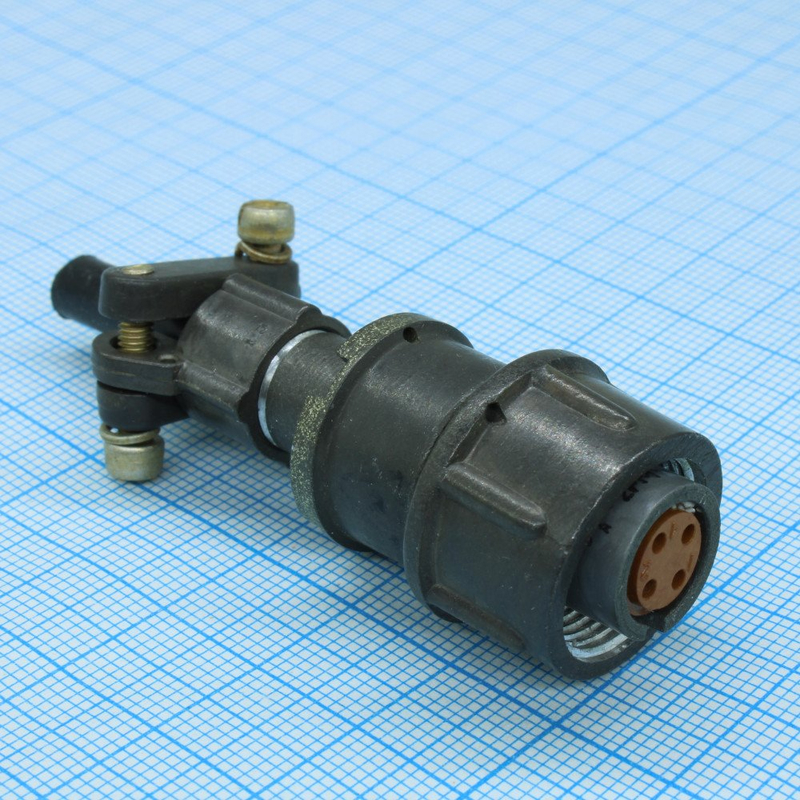

Кабельная розетка 2РМТ14КПН4Г1В1Л производства завода «Элекон» предназначена для надежного электрического соединения в промышленных электротехнических системах. Изделие относится к серии 2РМТ — низкочастотным цилиндрическим соединителям, широко применяемым в ответственных узлах, где требуется стабильная передача сигнала и питания при воздействии механических и климатических нагрузок.

Разъем имеет приемку «5», что подтверждает его соответствие повышенным требованиям к качеству и надежности. Год выпуска — 2011. Поставка осуществляется в заводской упаковке.

Подтвержденные технические особенности

Конструкция розетки обеспечивает устойчивую работу в жестких условиях эксплуатации. Основные параметры изделия:

• Число контактов — 4, контакты типа «гнездо» диаметром 1 мм.
• Условный размер корпуса — 14 мм.
• Рабочий ток — до 8 А на контакт, до 27 А на весь соединитель.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Соединение — резьбовое, с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н).
• Поляризация — одношпоночная, обеспечивающая правильную ориентацию при сочленении.
• Материал корпуса — алюминиевый сплав, изолятор — карболит, покрытие контактов — серебро.
• Контакты — извлекаемые, монтаж выполняется объемным способом с пайкой.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Устойчивость к вибрациям — до 50 g, к ударам — до 500 g.
• Габариты — диаметр 22 мм, высота 53,5 мм, масса около 20 г.
• Серия оснащена экранированием.

Разъем соответствует техническим условиям ТУ АШДК.434410.062. Изделие негерметичное.

Применение

Благодаря высокой механической прочности, широкому температурному диапазону и стойкости к ударным и вибрационным нагрузкам розетка 2РМТ14КПН4Г1В1Л востребована в авиационной, судостроительной и тяжелой промышленности. Она применяется в составе низкочастотных цилиндрических соединений для коммутации цепей питания и сигналов в бортовых и стационарных электротехнических системах.

Резьбовое соединение и гайка для неэкранированного кабеля упрощают монтаж и обеспечивают надежную фиксацию ответной части. Одношпоночная поляризация исключает ошибку при сборке, а извлекаемые контакты с серебряным покрытием позволяют выполнять качественную пайку и при необходимости замену отдельных контактов.
