Назначение соединителя

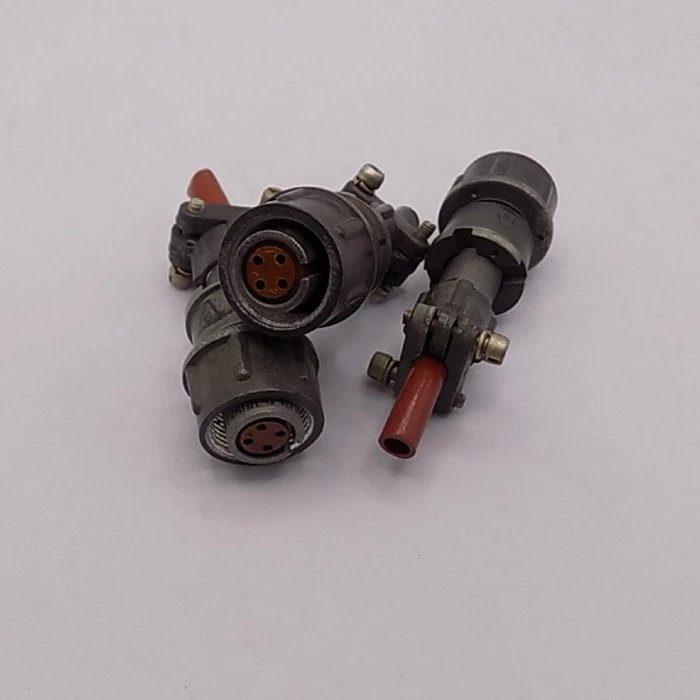

2РМТ14КПН4Г1А1В Исеть «5» — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа с неэкранированным кабелем и оснащён прямым патрубком. По своим характеристикам и конструкции розетка подходит для радиоэлектронной и радиотехнической аппаратуры, эксплуатируемой в различных климатических условиях. Приёмка изделия выполнена по категории «5», что подтверждает его соответствие требованиям технических условий ТУ ГЕ0.364.126 «5».

Конструктивные и электрические параметры

Соединитель имеет условный размер корпуса 14 и четыре контакта диаметром 1 мм. Сочленение резьбовое, с одношпоночной поляризацией, что обеспечивает правильную ориентацию ответной части при подключении. Количество циклов сочленения — до 500. Ниже приведены основные электрические характеристики изделия.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 8 А, суммарно до 27 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Исполнение и устойчивость к внешним воздействиям

Модель выполнена во всеклиматическом варианте В2.1, что обозначено индексом «В» в маркировке. Теплостойкость до плюс 100 градусов Цельсия соответствует индексу «1», а золотое покрытие контактов — индексу «А». Такое исполнение обеспечивает стабильную работу соединителя в составе ответственной аппаратуры.

Изделие выдерживает синусоидальную вибрацию с частотой до 5000 Гц при ускорении 490 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате. Допустимое линейное ускорение составляет 2000 метров на секунду в квадрате. Соединитель сохраняет работоспособность при повышенной влажности 98 процентов и температуре плюс 40 градусов Цельсия.

Ресурс и условия эксплуатации

Срок службы соединителя составляет не менее 1000 часов, а сохраняемость — до 15 лет при соблюдении условий хранения, установленных техническими условиями. Розетка поставляется в заводской упаковке. Год выпуска — 2013. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуются надёжная коммутация цепей и стойкость к вибрационным, ударным и климатическим нагрузкам.
