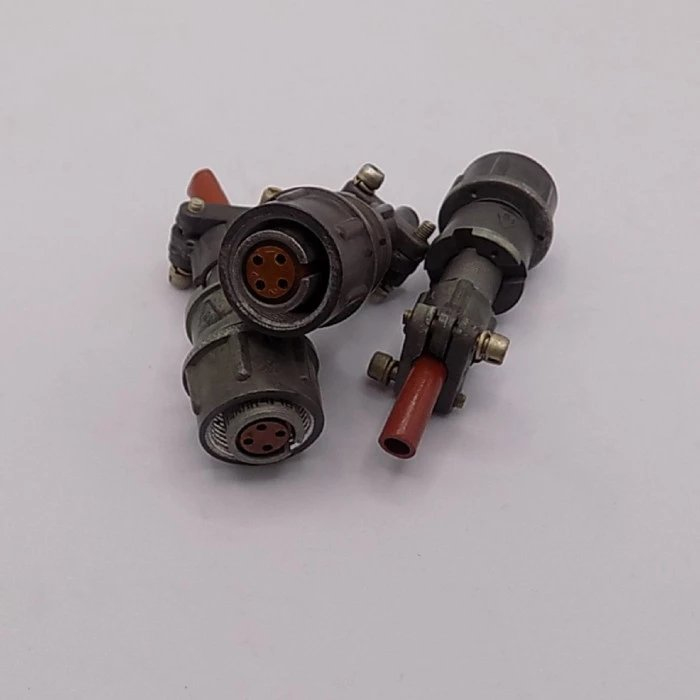

Разъём 2РМТ14КПН4Г1А1В «Исеть 5» — это цилиндрический низкочастотный кабельный соединитель, принадлежащий к семейству 2РМ/2РМТ и предназначенный для внутреннего объёмного монтажа в радиоэлектронной аппаратуре.

Разъём используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, как правило — в силовых и слаботочных цепях, где требуется надёжное резьбовое сочленение. Он применяется во всеклиматическом исполнении (условия ГЕ0.364.126 ТУ) и подходит для промышленной, военной и специальной радиоэлектронной аппаратуры, эксплуатируемой в жёстких климатических и механических условиях.

Условный размер корпуса — 14 , тип корпуса — кабельный , а обозначение КПН означает кабельную розетку с прямым патрубком и гайкой, рассчитанной на неэкранированный кабель. Разъём имеет 4 контакта диаметром 1 мм , резьбовое сочленение и одношпоночную поляризацию корпусов, что обеспечивает правильную ориентацию при подключении.

• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.

• Максимальный ток на один контакт — до 8 А , суммарная токовая нагрузка на разъём — до 27 А.

• Сопротивление контактов — не более 5 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм , ёмкость между контактами — не более 6 пФ.

Разъём работает в диапазоне температур окружающей среды примерно от –60 °C до +100 °C , что соответствует теплостойкости 1 (до 100 °C). Он рассчитан на всеклиматическое исполнение В2.1 , устойчив к вибрациям, многократным и одиночным механическим ударам, а также к изменениям атмосферного давления и высокой влажности.

Буква А в обозначении указывает на золотое покрытие контактов , что обеспечивает высокую коррозионную стойкость и низкое переходное сопротивление. Окончание «5» в маркировке относится к приёмке по техническим условиям ГЕ0.364.126 ТУ , что характерно для изделий, изготавливаемых по специальному техзаданию и ориентированных на повышенные требования к надёжности.
