Назначение соединителя

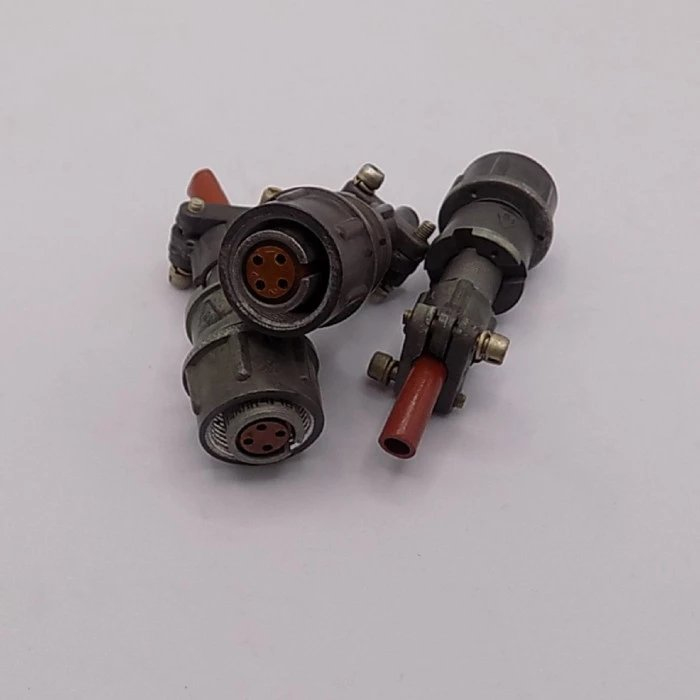

2РМТ14КПН4Г1А1В «5» — это кабельная розетка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и выпускается во всеклиматическом исполнении. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции.

Розетка служит для создания разъёмного электрического соединения между кабелем и ответной частью соединителя. Конструкция рассчитана на эксплуатацию в сложных условиях, включая воздействие широкого диапазона температур, повышенной влажности и вибрационных нагрузок.

Конструктивные особенности

Соединитель относится к типу 2РМТ и имеет условный размер корпуса 14. Корпус выполнен в кабельном исполнении с прямым патрубком, предназначенным для неэкранированного кабеля. В состав изделия входит гайка патрубка, обеспечивающая крепление кабеля к корпусу розетки.

• Тип соединителя: 2РМТ.
• Условный размер корпуса: 14.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: розетка.
• Сочетание контактов: все контакты диаметром 1 мм.
• Покрытие контактов: золото.
• Климатическое исполнение: всеклиматическое.

Технические характеристики

Электрические параметры соединителя обеспечивают его применение в цепях с нормируемыми токовыми и напряженческими нагрузками. Токовая нагрузка на одиночный контакт составляет 8 А, максимальная суммарная нагрузка на соединитель — 27 А. Максимальное рабочее напряжение достигает 560 В.

Максимальное испытательное напряжение в нормальных условиях составляет 1850 В, а при пониженном давлении — 350 В. Сопротивление контактов не превышает 5 мОм, ёмкость между контактами — не более 6 пФ. Сопротивление изоляции составляет не менее 5000 МОм. Усилие расчленения соединителей — не более 54 Н.

Показатели надёжности

• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений и расчленений: 500 раз.
• Теплостойкость: +100 °C.

Условия эксплуатации

Розетка рассчитана на эксплуатацию при температуре окружающей среды от минус 60 °C до плюс 100 °C. Смена температур возможна в диапазоне от минус 60 °C до плюс 250 °C. Относительная влажность воздуха может достигать 98 процентов при температуре плюс 35 °C.

Допустимая вибрация характеризуется частотой от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате. Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах.

Применение

2РМТ14КПН4Г1А1В «5» применяется в электронных устройствах и системах, где требуются надёжные электрические соединения в сложных условиях эксплуатации. Благодаря четырём контактам с золотым покрытием и стойкости к вибрации, влажности и перепадам температур соединитель подходит для использования в составе кабельных сборок и объёмного монтажа внутри оборудования.

Изделие может использоваться в цепях постоянного и переменного тока с частотой до 3 МГц, обеспечивая стабильную передачу электрических сигналов и питания в пределах заявленных токовых и напряженческих параметров.
