2РМТ14КПН4Г1А1В: надежное решение для электрических соединений

2РМТ14КПН4Г1А1В — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМТ, рассчитанный на создание надежных разъемных соединений в цепях постоянного и переменного тока. Модель применяется при внутреннем объемном монтаже в оборудовании, где важны устойчивость к внешним воздействиям, прочное резьбовое сочленение и стабильность электрических параметров.

Конструкция и назначение

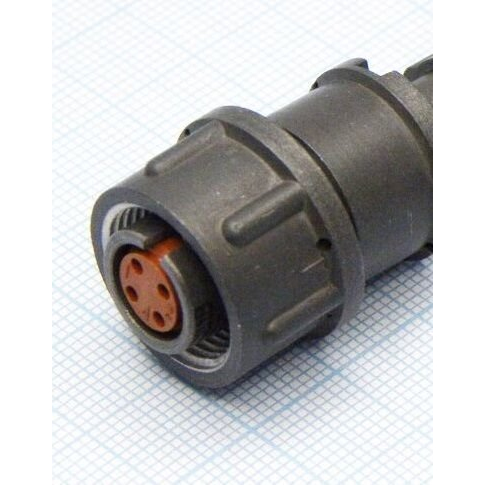

Разъем 2РМТ14КПН4Г1А1В относится к кабельным розеткам с прямым патрубком. Условный размер корпуса — 14, а контактная группа включает четыре контакта диаметром 1 мм. Конструкция предусматривает монтаж неэкранированного кабеля, а одношпоночная поляризация помогает исключить неправильное сопряжение ответных частей.

Резьбовой способ сочленения обеспечивает плотную механическую фиксацию. Такое решение особенно актуально для аппаратуры, которая эксплуатируется при вибрациях, ударах, температурных перепадах и высокой влажности.

Основные характеристики

Указанные параметры позволяют использовать 2РМТ14КПН4Г1А1В в электрических цепях с частотой переменного тока до 3 МГц.

Устойчивость к условиям эксплуатации

Соединители серии 2РМТ выпускаются во всеклиматическом исполнении. Для модели 2РМТ14КПН4Г1А1В заявлена работоспособность при температуре от −60 до +100 °C, а также устойчивость к повышенной влажности, вибрации и механическим ударам.

Разъем рассчитан на воздействие ряда неблагоприятных факторов:

• вибрации в диапазоне частот от 1 до 5000 Гц;

• повышенной влажности;

• инея и росы;

• соляного тумана;

• солнечного излучения;

• озона и плесневых грибов;

• повторяющихся механических нагрузок.

Благодаря этим свойствам соединитель может использоваться в приборостроении, промышленной автоматике, измерительной аппаратуре, системах связи, транспортном и специальном оборудовании.

Преимущества применения

Ключевые преимущества 2РМТ14КПН4Г1А1В связаны с его компактной, но прочной конструкцией. Четырехконтактная компоновка подходит для передачи питания и сигналов в составе многокомпонентных электрических систем, а резьбовая фиксация повышает надежность подключения при эксплуатации оборудования.

Покрытие контактов в исполнении А1 связано с применением золота, что способствует сохранению стабильного контактного соединения и снижению переходного сопротивления при многократном подключении.

Для примера: разъем может применяться в составе промышленного шкафа управления, где необходимо разъемное подключение кабельной линии к прибору или модулю. При обслуживании системы кабель можно отсоединить без демонтажа всей проводки, а резьбовое соединение помогает сохранить фиксацию при вибрационных нагрузках.

Итог

2РМТ14КПН4Г1А1В — функциональная кабельная розетка серии 2РМТ с четырьмя контактами, рабочим напряжением до 560 В и устойчивостью к широкому спектру климатических и механических воздействий. Сочетание резьбовой фиксации, одношпоночной поляризации, высокой изоляции и ресурса до 500 циклов делает этот соединитель практичным компонентом для надежных электрических соединений в профессиональной аппаратуре.
