Назначение соединителя

2РМТ14КПН4Г1А1ЛВ «ОТК» — это цилиндрический низкочастотный негерметичный соединитель всеклиматического исполнения из серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для коммутации кабельных линий в составе электрооборудования, приборов и систем, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии внешних факторов.

Категория поставки — 2РМТ14. Артикул изделия — 3048. Приёмка продукции осуществляется службой технического контроля, о чём свидетельствует отметка «ОТК» в наименовании товара. Производитель в предоставленных данных не указан.

Подтверждённые особенности и характеристики

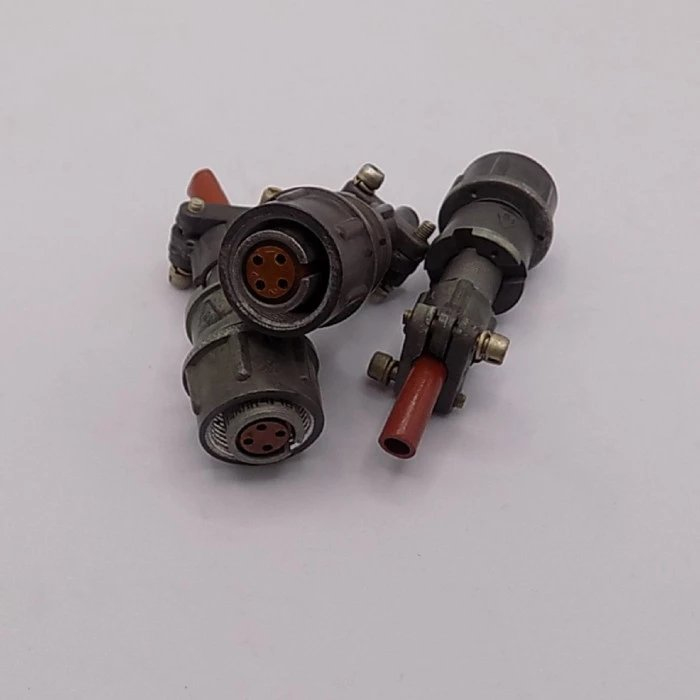

Данная модель представляет собой кабельную розетку с четырьмя контактами диаметром 1 мм. Сочленение с ответной частью выполняется резьбовым методом, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам. Конструктивное исполнение включает прямой патрубок (П) и гайку для неэкранированного кабеля (Н).

Основные электрические параметры изделия:

• максимальное рабочее напряжение — до 560 В;
• ток на контакт — до 8 А, суммарно на разъём — до 27 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000–5000 МОм;
• рабочий диапазон частот — до 3 МГц.

Корпус соединителя изготовлен из алюминиевого сплава с оксидированием, цвет покрытия — серый. Габаритные размеры корпуса: диаметр 22 мм, высота 53,5 мм. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни ЛС59-1 и имеют серебряное или золотое покрытие. Контакты извлекаемые, монтаж выполняется пайкой с объёмным механическим креплением. Поляризация — одношпоночная, предусмотрены уплотнительная втулка и паз для ориентации.

Условия эксплуатации и ресурс

Соединитель относится к всеклиматическому исполнению и может эксплуатироваться в широком диапазоне внешних воздействий. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 40 градусов Цельсия. Атмосферное давление — от 10 в минус шестой степени до 50 600 Па, что соответствует климатическому исполнению В2.1.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, удары до 500 g и акустические шумы уровнем 170 дБ. Назначенный ресурс составляет 500 сочленений-расчленений. Наработка — от 1000 до 5000 часов. Срок хранения — от 15 до 25 лет.

Применение

Благодаря сочетанию прочного металлического корпуса, извлекаемых контактов и устойчивости к климатическим и механическим нагрузкам, соединитель 2РМТ14КПН4Г1А1ЛВ «ОТК» применяется в электрических цепях промышленного и специального оборудования. Резьбовое сочленение и одношпоночная поляризация исключают самопроизвольное рассоединение и ошибки при монтаже. Извлекаемые контакты позволяют выполнять пайку кабеля отдельно от корпуса, что упрощает сборку и обслуживание. Изделие подходит для эксплуатации в условиях повышенной влажности, вибрации, ударных нагрузок и широкого перепада температур.
