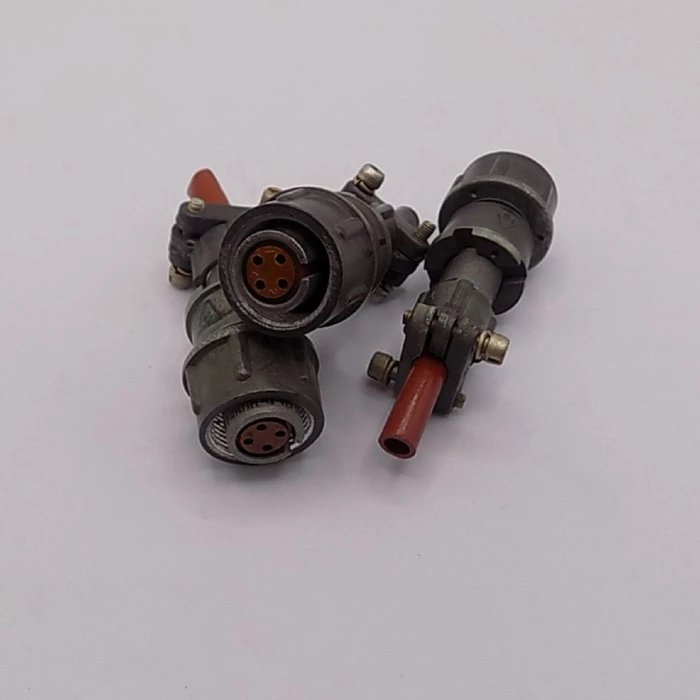

Назначение соединителя 2РМТ14КПН4Г1А1ЛВ

Соединитель 2РМТ14КПН4Г1А1ЛВ представляет собой цилиндрический низкочастотный малогабаритный тропикоустойчивый разъем с резьбовой фиксацией сочлененного положения. Изделие предназначено для использования в различных электрических сетях и системах, где требуется надежное и стабильное электрическое соединение.

Разъем относится к категории 2РМТ14 и выпускается под артикулом 3046. Основное назначение изделия — подключение кабелей и обеспечение надежного соединения в различных условиях эксплуатации, включая сети постоянного или переменного тока с рабочим напряжением до 560 В.

Подтвержденные технические особенности

Конструкция соединителя обеспечивает его применение в жестких климатических условиях. Ниже перечислены характеристики, подтвержденные для данной модели.

• Тип соединителя: негерметичный, всеклиматический.
• Количество контактов: 4.
• Рабочее напряжение: не более 560 В.
• Рабочая температура окружающей среды: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Фиксация сочлененного положения: резьбовая.
• Исполнение: малогабаритное, тропикоустойчивое.

Максимальное количество сочленений-расчленений в предоставленных данных явно не указано. Для подобных разъемов оно обычно составляет несколько сотен циклов, однако точное значение для данной модели следует уточнять в эксплуатационной документации производителя.

Конструктивные и эксплуатационные свойства

Резьбовая фиксация сочлененного положения prevents самопроизвольное разъединение под воздействием вибрации и механических нагрузок. Цилиндрическая форма корпуса и малогабаритное исполнение позволяют использовать разъем в компоновках с ограниченным свободным пространством.

Всеклиматическое негерметичное исполнение означает, что изделие рассчитано на работу в различных климатических зонах, включая тропические условия, при этом корпус не обеспечивает полной герметичности по отношению к внешней среде. Четыре контакта позволяют коммутировать соответствующие цепи постоянного или переменного тока с соблюдением ограничения по напряжению.

Применение

Соединитель 2РМТ14КПН4Г1А1ЛВ применяется для подключения кабелей в электрических сетях и системах, эксплуатируемых в широком диапазоне температур. Благодаря всеклиматическому исполнению и тропикоустойчивости он подходит для использования в условиях повышенной влажности и температуры, характерных для тропического климата.

Область применения охватывает электрические сети постоянного или переменного тока с напряжением до 560 В, где требуется разъемное соединение с механической фиксацией. Изделие может использоваться в составе различных приборов, установок и систем, для которых важны малогабаритность и устойчивость к климатическим воздействиям.

Условия эксплуатации

Изделие работоспособно при температуре окружающей среды от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Минимальная наработка составляет не менее 1000 часов. Применение разъема допускается в сетях с рабочим напряжением, не превышающим 560 В.

Для корректной эксплуатации необходимо соблюдать ограничения по току и напряжению, установленные производителем, а также учитывать негерметичность исполнения при воздействии влаги и агрессивных сред. Сведения о максимальном числе циклов сочленения и расчленения, а также о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
