Назначение соединителя

2РМТ14КПЭ4Ш1В1В — это вилка кабельная с прямым патрубком из серии цилиндрических соединителей 2РМТ производства завода «Лтава-5». Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в различных промышленных и специальных применениях. Конструкция относится к классу цилиндрических разъёмов с резьбовым соединением, что обеспечивает механическую фиксацию ответных частей и стабильный электрический контакт в условиях интенсивных нагрузок.

Модель востребована в тех областях, где требуется компактный, но при этом выносливый соединитель, способный работать при широком диапазоне температур и внешних воздействий. Вилка рассчитана на эксплуатацию как в составе кабельных сборок, так и в качестве неотъемлемой части промышленного оборудования.

Подтверждённые технические особенности

Соединитель имеет 4 контакта с серебряным покрытием, что обозначено индексом «Э». Такое покрытие обеспечивает низкое переходное сопротивление — не более 5 мОм — и высокую токовую нагрузку: 8 А на каждый контакт и до 27 А суммарно по всем контактам. Максимальное рабочее напряжение составляет 560 В, электрическая прочность изоляции достигает 1850 В в амплитудном значении.

К числу нормируемых электрических параметров относятся также ёмкость между контактами — не более 6 пФ — и сопротивление изоляции — не менее 5000 МОм. Эти показатели подтверждают пригодность изделия для цепей, где важна стабильность сигнала и минимальные утечки.

Условия эксплуатации

• Всеклиматическое исполнение В (В2.1 по ГОСТ 15150-69).
• Теплостойкость до 100 градусов Цельсия.
• Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.
• Работа при повышенной влажности.
• Работа при пониженном давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба.
• Работа при повышенном давлении до 5 килограмм-сил на квадратный сантиметр.
• Воздействие линейного ускорения до 2000 метров на секунду в квадрате.
• Вибрационные нагрузки с частотой до 10000 Герц при уровне 170 децибел.
• Многократные удары с ускорением 1000 метров на секунду в квадрате.
• Одиночные удары с ускорением 5000 метров на секунду в квадрате.

Конструктивные особенности

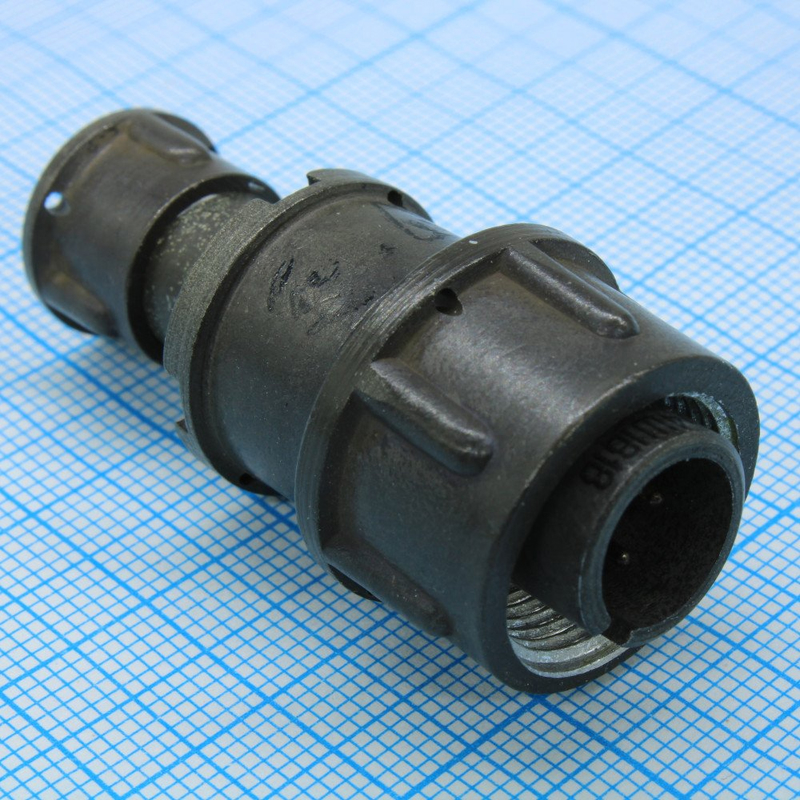

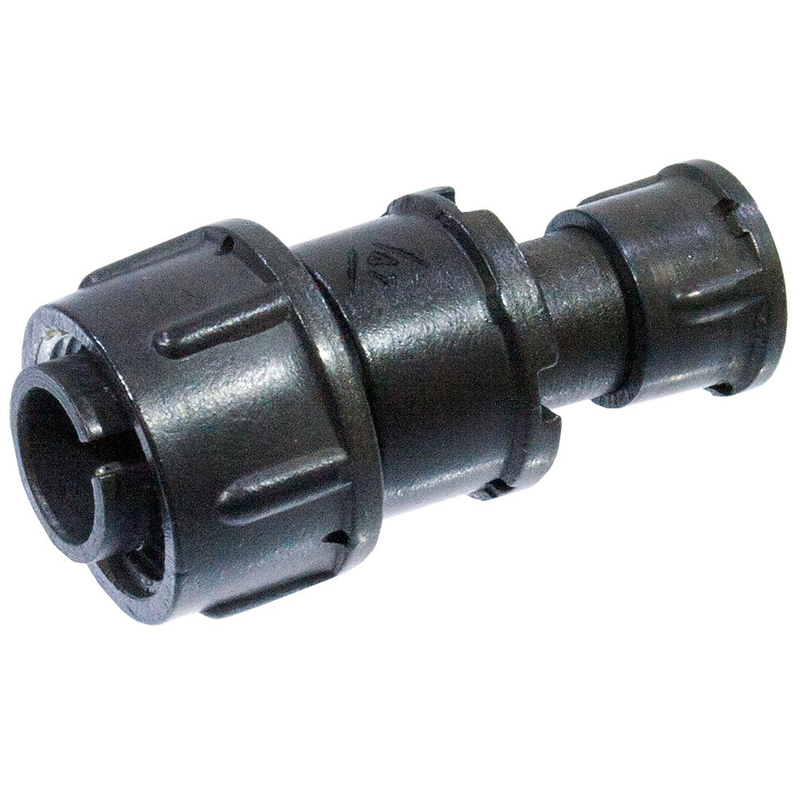

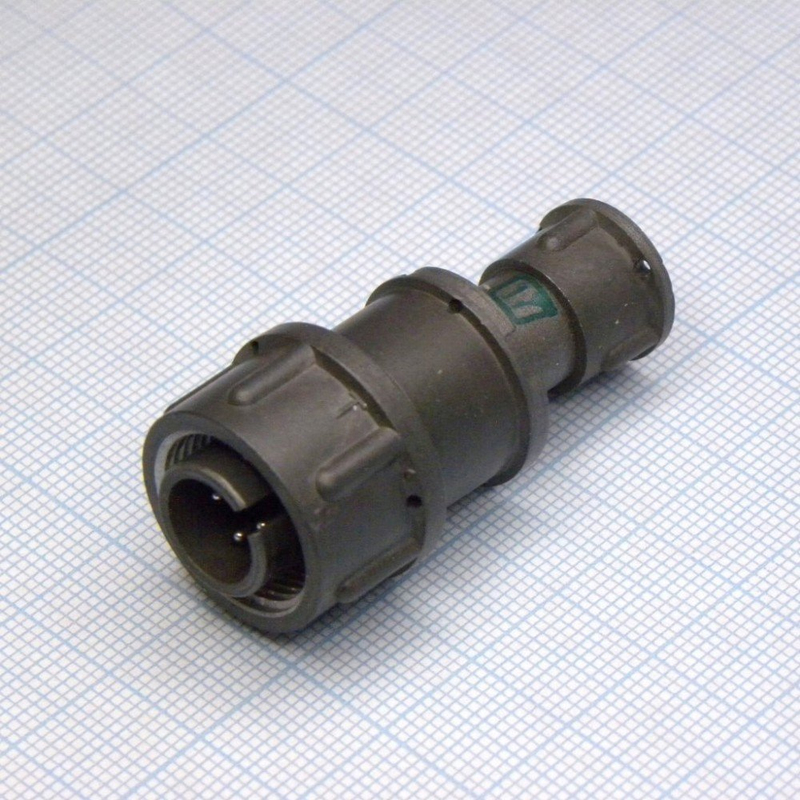

Корпус соединителя негерметичный, изготовлен из карболита. Предусмотрен патрубок для кабеля, а резьба Ш1 служит для фиксации ответной части и предотвращает самопроизвольное расстыковывание под действием вибрации. Типичная для серии 2РМТ конструкция включает резьбовые соединения и металлические фиксаторы, что видно на изображении и подтверждает принадлежность модели к данному семейству.

Применение и комплектация

Вилка применяется для коммутации электрических цепей в промышленном оборудовании, приборах и специальных системах, где предъявляются повышенные требования к механической прочности и климатической стойкости. Благодаря четырём силовым контактам и токовой нагрузке до 27 А суммарно изделие подходит для передачи как сигнальных, так и достаточно мощных цепей постоянного и переменного тока.

Модель имеет приёмку «5» и год выпуска 2019. Поставка осуществляется в заводской упаковке, что гарантирует сохранность контактов и геометрии корпуса при транспортировке и хранении.

1. Вилка кабельная 2РМТ14КПЭ4Ш1В1В — 1 штука.
2. Заводская упаковка.

Артикул изделия — 20289, категория — 2РМТ14, производитель — «Лтава».
