Назначение соединителя

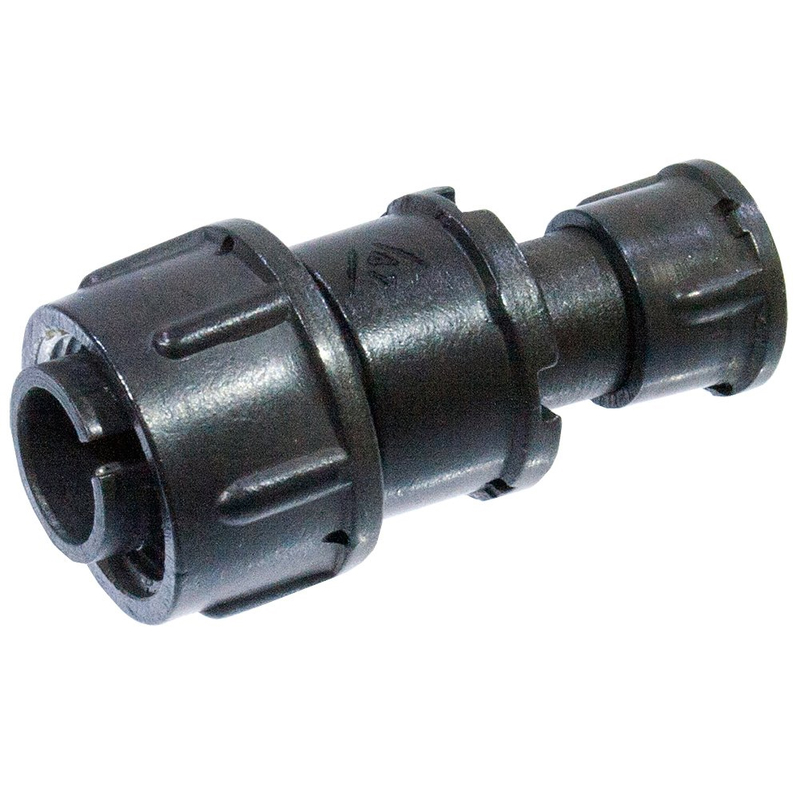

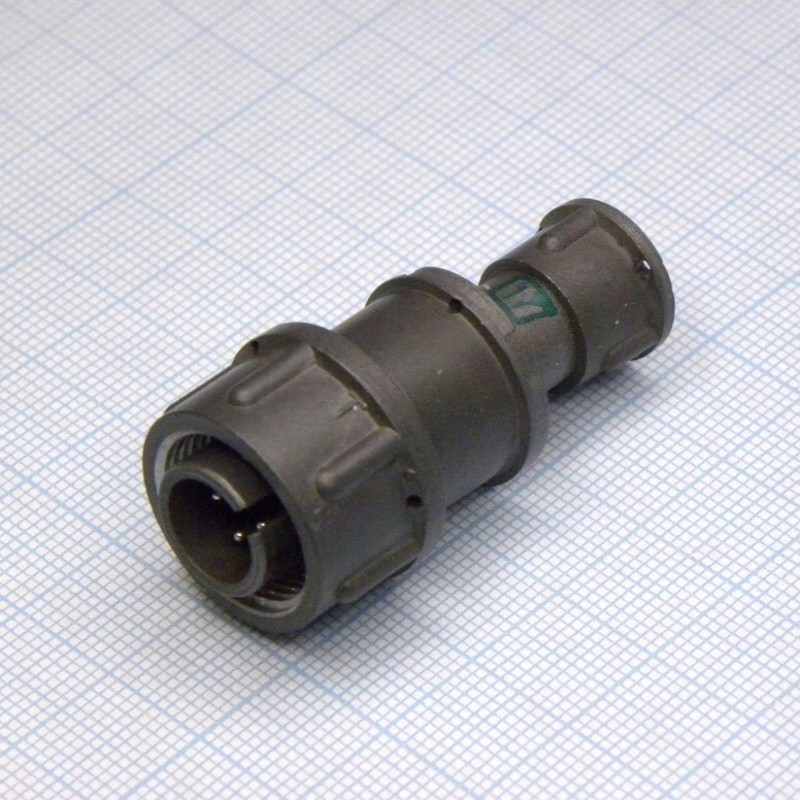

Соединитель 2РМТ14КПЭ4Ш1В1В Лтава «5» — это цилиндрический электрический разъём серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, авиационном и наземном оборудовании. Изделие выпускается во всеклиматическом исполнении и рассчитано на эксплуатацию в сложных условиях, включая значительные ударные нагрузки, вибрации и перепады температур.

Основное назначение — обеспечение надёжного электрического соединения кабельных линий с ответной частью в составе промышленной аппаратуры, где предъявляются повышенные требования к стойкости к механическим и климатическим воздействиям.

Конструкция и обозначение

Маркировка изделия построена по стандартной схеме серии 2РМТ и указывает на конкретные конструктивные признаки:

• 2РМТ14 — тип разъёма серии 2РМТ с диаметром корпуса и патрубка 14.
• КП — вилка кабельная с прямым патрубком.
• Э — исполнение контактной детали, соответствующее переключаемому эластичному контакту (обозначение «ПЭ»).
• 4 — количество контактов: четыре штыревых контакта.
• Ш1В1В — конструктивные признаки вилки, обеспечивающие стыковку с ответной частью.

Разъём выполнен как вилка с прямыми контактами. Контакты, как правило, имеют серебряное покрытие, что снижает переходное сопротивление и улучшает стабильность работы при частых включениях и отключениях.

Подтверждённые технические особенности

Изделие обладает следующими заявленными электрическими и эксплуатационными параметрами:

• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока частотой до 3 МГц.
• Токовая нагрузка — до 8 А на один контакт, суммарно до 27 А на весь разъём.
• Сопротивление контактов — не более 5 мОм.
• Электрическая прочность изоляции — порядка 1850 В амплитудного значения при нормальных условиях и снижается до около 350 В при низком давлении порядка 3 мм ртутного столба.
• Рабочий диапазон температур — от минус 60 градусов до плюс 100 градусов по Цельсию, с возможностью кратковременного воздействия температур до плюс 180 градусов.
• Климатическое исполнение — всеклиматическое, обозначение В2.1 по ГОСТ 15150‑69, обеспечивающее устойчивость к влажности и перепадам атмосферного давления.
• Механическая прочность — выдерживает линейные ускорения до 2000 метров на секунду в квадрате, а также ударные нагрузки с пиковым ускорением до 5000 метров на секунду в квадрате, что составляет около 500 g, при длительности действия от 0,1 до 2 миллисекунд.

Применение

Соединитель применяется в промышленной и, во многом, военной аппаратуре, где важны надёжность и стойкость к вибрациям и ударным нагрузкам. Он используется для коммутации электрических цепей в радиоэлектронной аппаратуре, авиационном и наземном оборудовании. Изделие изготавливается по техническим условиям, близким к ТУ У 31.2‑14308479‑012 и ГЕ0.364.126.

Данные поставки

Товар поставляется в заводской упаковке. Характеристики VirtueMart указывают на приёмку «5» и год выпуска 2017. Артикул изделия — 20288. Производитель — Лтава.
