Назначение соединителя

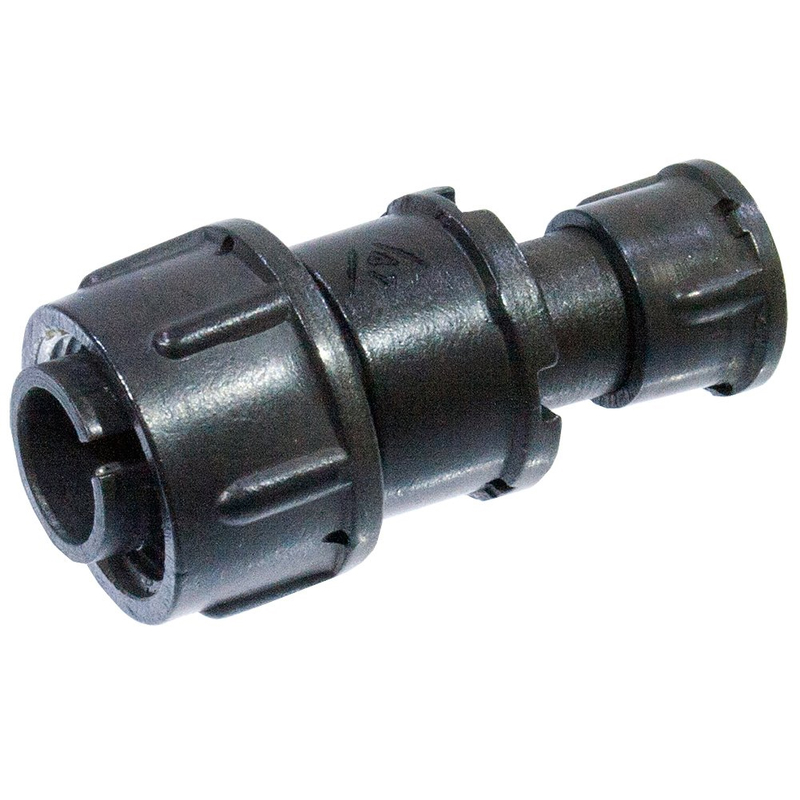

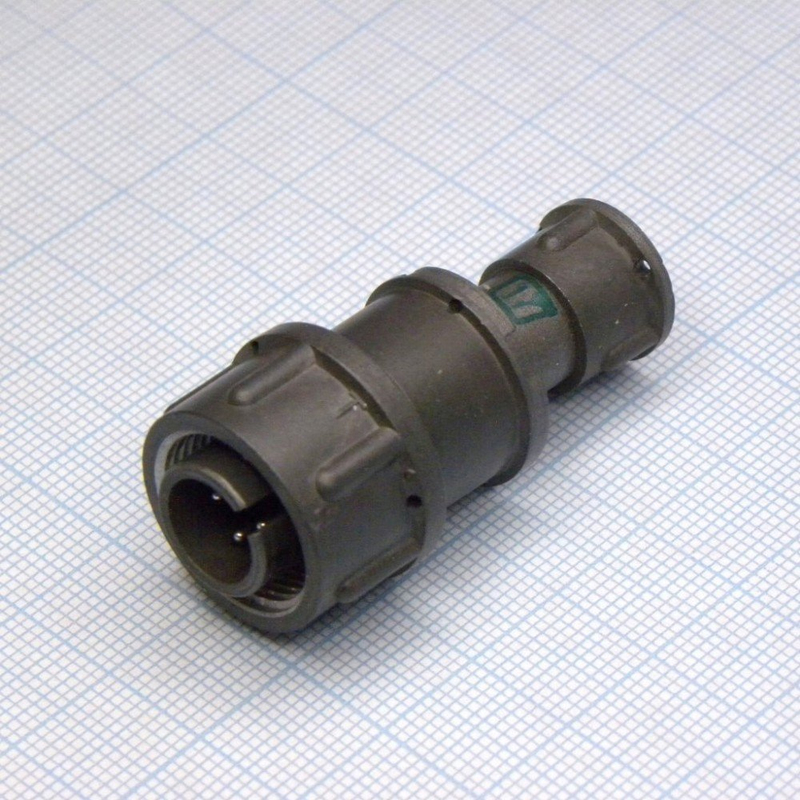

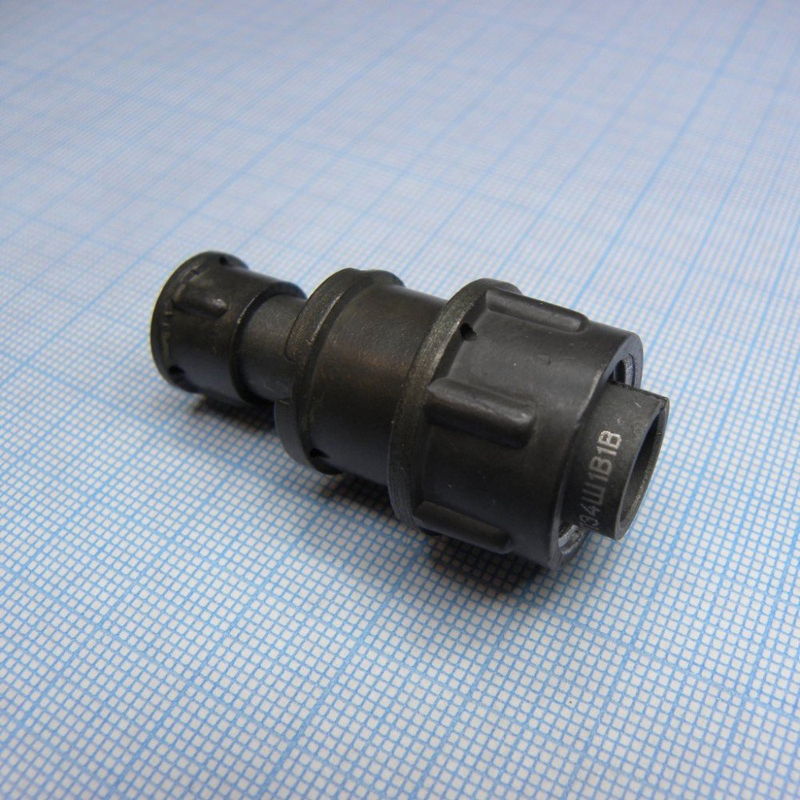

2РМТ14КПЭ4Ш1В1В — кабельная вилка серии 2РМТ производства завода «Лтава-5». Это цилиндрический разъем общего назначения, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе разъемного соединения, которое образуют вилка и ответная розетка; обе части выполнены негерметичными.

Изделие относится к категории 2РМТ14 и поставляется в заводской упаковке. Исполнение вилки — прямое, с патрубком для кабеля. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции, а год выпуска — 2016.

Подтверждённые технические особенности

Конструкция вилки рассчитана на четыре контакта диаметром 1 мм. Контактные поверхности покрыты серебром, что обеспечивает стабильное переходное сопротивление. Корпус изготовлен из карболита или аналогичного материала, стойкого к воздействию внешней среды.

Основные электрические и эксплуатационные параметры изделия:

• токовая нагрузка — 8 А на один контакт, суммарно до 27 А;
• максимальное рабочее напряжение — 560 В;
• испытательное напряжение прочности изоляции — до 1850 В;
• сопротивление контактов — не более 5 мОм;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон температур — от минус 60 °C до плюс 100 °C;
• климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.

Перечисленные значения относятся к электрическим характеристикам соединения и определяют область его применения в цепях с указанными параметрами тока, напряжения и частоты.

Стойкость к внешним воздействиям

Вилка сохраняет работоспособность при воздействии ряда механических и климатических факторов, что подтверждено заявленными характеристиками:

• вибрация в диапазоне от 50 до 10000 Гц при нагрузке 170 дБ;
• удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• пониженное атмосферное давление до 10 в степени минус 12 мм ртутного столба;
• повышенное давление до 5 кгс/см².

Такое сочетание параметров позволяет применять соединитель в аппаратуре, работающей в сложных условиях, включая высотные и наземные технические средства.

Применение и комплектация

Вилка 2РМТ14КПЭ4Ш1В1В используется в качестве кабельной части разъемного соединения: она устанавливается на кабель и стыкуется с ответной розеткой соответствующего типа. Благодаря четырём контактам диаметром 1 мм и токовой нагрузке до 8 А на контакт изделие подходит для передачи питания и сигналов в цепях с частотой до 3 МГц.

Область применения охватывает промышленное и специальное оборудование, где требуется разъемное соединение с устойчивостью к вибрации, ударам и перепадам давления. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность контактов и корпуса при транспортировке и хранении.

Ключевые сведения

1. Тип изделия — кабельная вилка серии 2РМТ, категория 2РМТ14.
2. Производитель — завод «Лтава-5».
3. Артикул — 20287.
4. Приемка — «5», год выпуска — 2016.
5. Количество контактов — 4, диаметр контакта — 1 мм, покрытие — серебро.
6. Исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.
7. Поставка — в заводской упаковке.
