Назначение соединителя

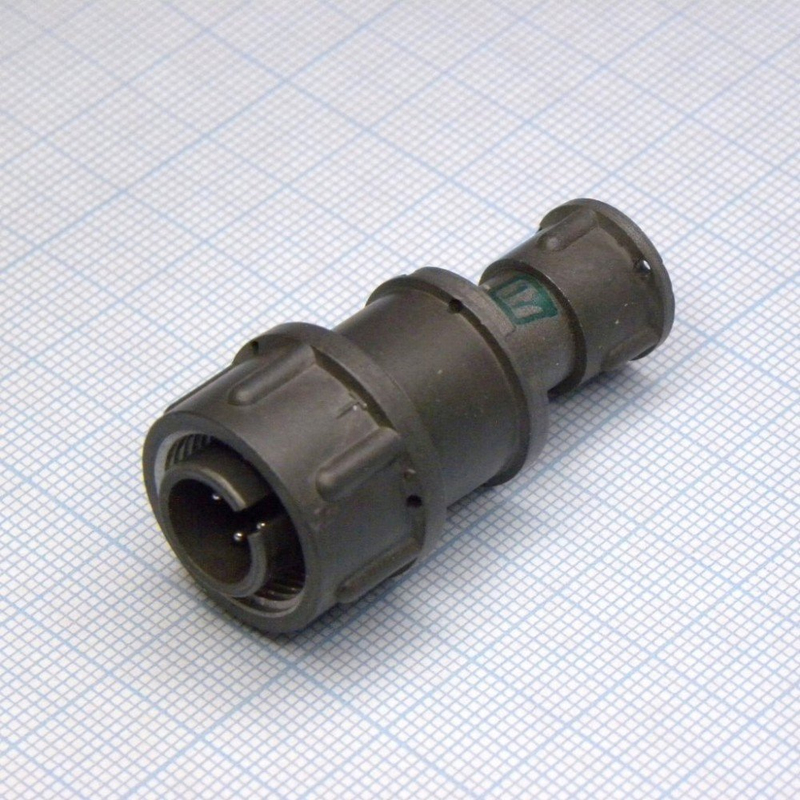

2РМТ14КПЭ4Ш1В1В производства завода «Исеть» серии «5» представляет собой кабельную вилку цилиндрического низкочастотного негерметичного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочими частотами до 3 МГц. Вилка применяется там, где требуется надёжное разъёмное соединение экранированного кабеля с ответной частью в составе кабельных сборок, приборов и блоков.

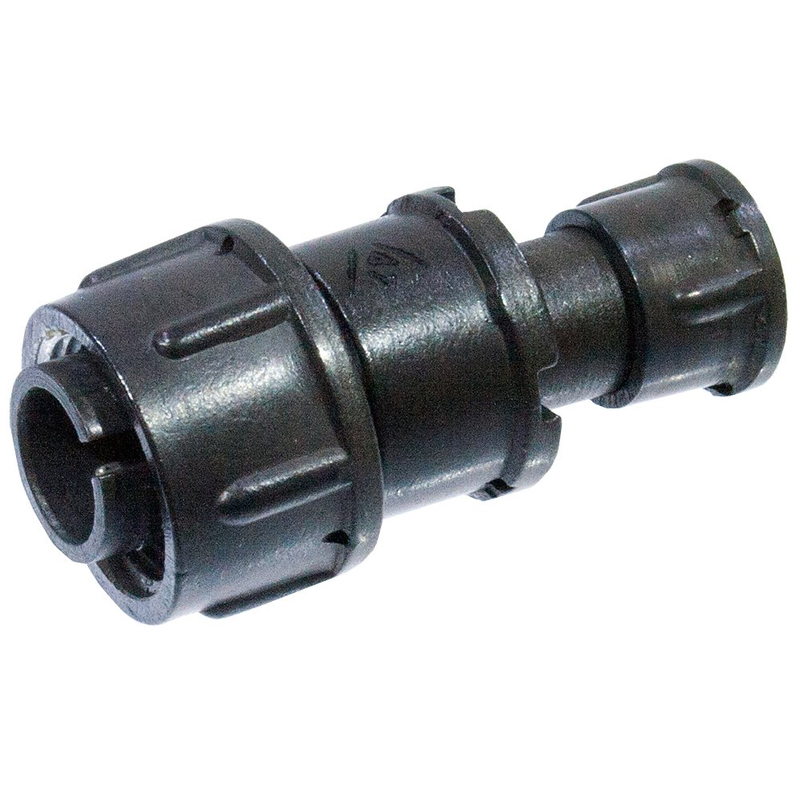

Конструктивно вилка выполнена с прямым патрубком под экранированный кабель, что позволяет организовать подключение с сохранением экранирующей оплётки кабеля. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация стыка, но предъявляются повышенные требования к механической стойкости и стабильности электрических параметров.

Артикул изделия — 20286, категория — 2РМТ14. Приёмка выполнена по категории «5», год выпуска — 2016. Поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Соединитель имеет четыре контакта диаметром 1 мм. Токовая нагрузка составляет до 8 А на каждый контакт при суммарной нагрузке до 27 А. Максимальное рабочее напряжение лежит в пределах 560–700 В. Сопротивление контактов — не более 5 мОм, ёмкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Электрическая прочность изоляции достигает 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В. Климатическое исполнение В обеспечивает работоспособность в широком диапазоне внешних условий.

• Число контактов — 4, диаметр контакта — 1 мм.
• Ток на контакт — до 8 А, суммарный ток — до 27 А.
• Рабочее напряжение — 560–700 В.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при 560 В и 2300 В при 700 В.
• Число сочленений-расчленений — 500.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.

Устойчивость к механическим и климатическим воздействиям

Изделие рассчитано на эксплуатацию при вибрационных нагрузках в диапазоне от 50 до 10000 Гц с уровнем до 170 дБ. Соединитель выдерживает многократные механические удары с ускорением до 1000 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Совокупность этих параметров определяет применение вилки в составе ответственной аппаратуры, работающей в жёстких условиях.

Климатическое исполнение В и всеклиматическая маркировка В1В1 в обозначении подтверждают пригодность изделия для работы в различных климатических зонах. Негерметичное исполнение при этом не предназначено для работы в средах, требующих полной изоляции стыка от внешней среды.

Расшифровка обозначения и применение

Обозначение 2РМТ14КПЭ4Ш1В1В читается следующим образом: 2РМТ — тип соединителя (ремонтопригодный многоцелевой, негерметичный вариант); 14 — условный размер корпуса; К — кабельное исполнение; ПЭ — прямой патрубок под экранированный кабель; 4 — число контактов; Ш1 — шаг контактов; В1В1 — всеклиматическое исполнение.

Основное применение — кабельные вилки в составе разъёмных соединений низкочастотных цепей постоянного и переменного тока. Изделие востребовано в приборостроении, радиоэлектронной аппаратуре и промышленном оборудовании, где необходимы экранированное подключение кабеля, стабильное переходное сопротивление контактов и стойкость к вибрации и ударам. Поставка — в заводской упаковке, приёмка «5», год выпуска 2016.
