Назначение соединителя 2РМТ14КПЭ4Ш1В1В

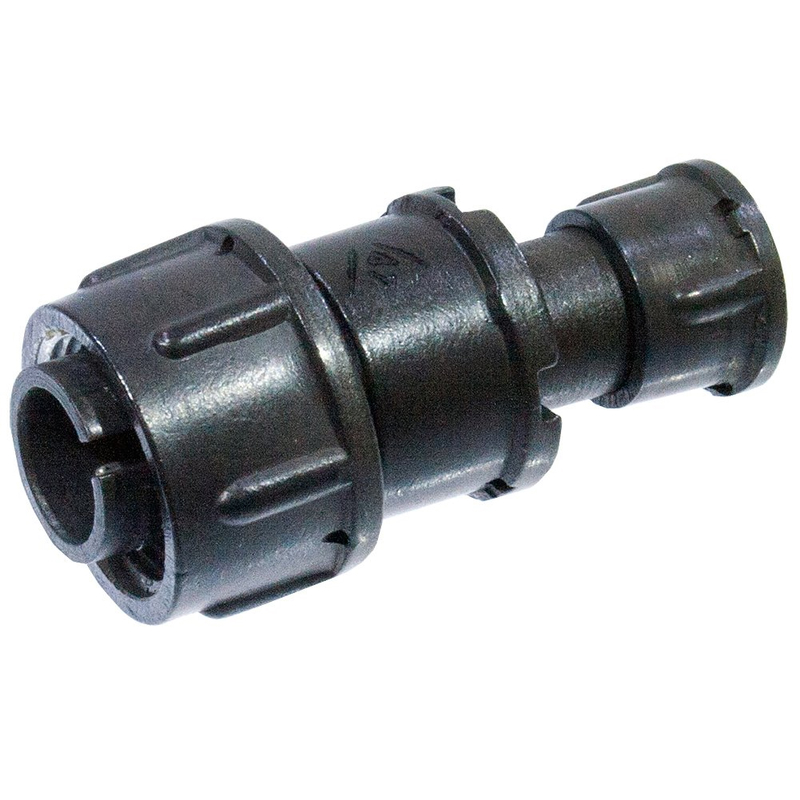

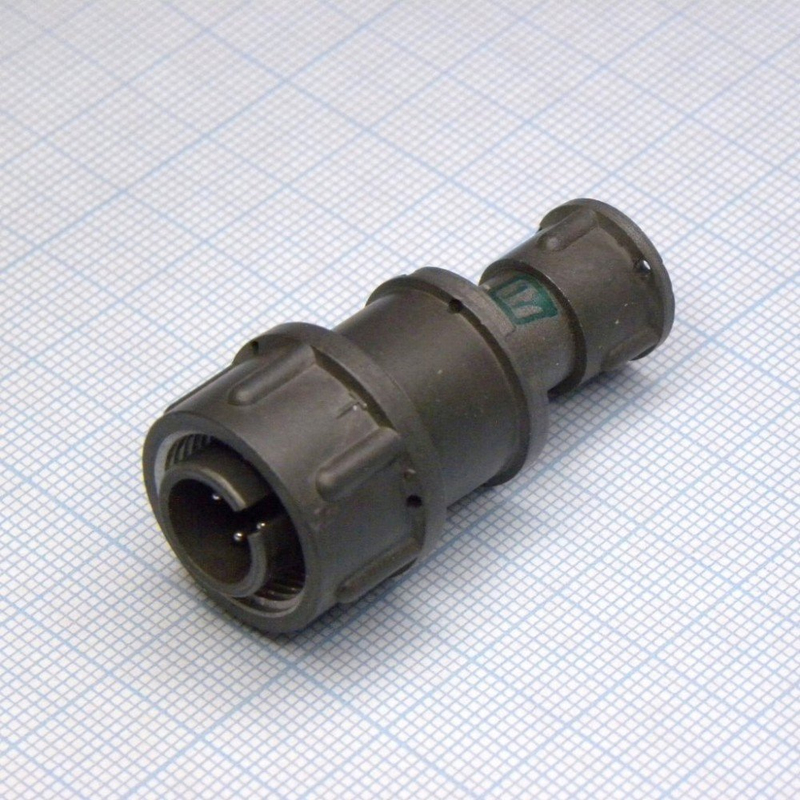

Соединитель 2РМТ14КПЭ4Ш1В1В производства «Исеть» — это вилка кабельная цилиндрическая низкочастотная негерметичная, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в аппаратуре объёмного монтажа, где требуется надёжное разъёмное соединение кабельных линий с блоками, пультами и стойками.

Конструкция относится к российской серии низкочастотных цилиндрических соединителей типа РМ и 2РМТ и выпускается в тропикоустойчивом и всеклиматическом исполнении, что допускает эксплуатацию в широком спектре климатических зон.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия несёт полную информацию о его исполнении. Ниже приведены подтверждённые значения позиций обозначения.

• 2РМТ — тип низкочастотного цилиндрического соединителя российской серии.
• 14 — условный размер корпуса (барабан 14; диаметр резьбы и габариты согласно ГОСТ).
• К — кабельный корпус, то есть вилка кабельного присоединения.
• П — прямой патрубок, входной участок под кабель без изгиба.
• Э — кожух и гайка для экранированного кабеля, обеспечивающие подключение экрана.
• 4 — число контактов.
• Ш — вилка, то есть штыревая часть соединения.
• 1 — сочетание контактов по конкретной схеме согласно ГОСТ и паспорту изделия.
• В1 — серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и сохранение стабильности параметров во времени.
• 1В — исполнение по температуре и климатике: всеклиматическое, тропикоустойчивое, диапазон рабочих температур до плюс 100 градусов Цельсия, исполнение В2.1 по ГОСТ 15150-69.

Присоединение к кабелю выполняется кабельным корпусом с прямым патрубком под экранированный кабель, при этом экран подключается через гайку-кожух. Соединитель негерметичен и рассчитан на обычные условия эксплуатации, без работы под давлением или погружением.

Технические характеристики

Ниже приведены электрические и эксплуатационные параметры, подтверждённые для данной модели.

• Количество контактов — 4.
• Максимальный ток на один контакт — до 8 А.
• Суммарный ток соединителя — до 27 А.
• Максимальное рабочее напряжение — до 560 В постоянного тока или амплитудного значения переменного тока.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Испытательное напряжение изоляции при рабочем напряжении 560 В — около 1850 В амплитудного значения.
• Число сочленений-расчленений — порядка 500 циклов.
• Сохраняемость — не менее 15 лет.

Применение и условия эксплуатации

Соединитель востребован в аппаратуре объёмного монтажа: в приборах, пультах управления, стойках и блоках, где необходимо передавать питание и сигналы постоянного или переменного тока с частотой до 3 МГц. Благодаря четырём контактам и суммарному току до 27 А изделие подходит для цепей как сигнального, так и питающего назначения.

Всеклиматическое и тропикоустойчивое исполнение В2.1 по ГОСТ 15150-69 позволяет применять соединитель в регионах с жарким и влажным климатом, а рабочий диапазон температур до плюс 100 градусов Цельсия расширяет области использования. Экранированное присоединение кабеля через гайку-кожух снижает влияние помех, что важно для низкочастотных измерительных и связных трактов.

Изделие имеет приёмку «5» и выпущено в 2013 году. Поставляется в заводской упаковке, что подтверждает сохранность параметров и комплектности при транспортировке и хранении.
