Назначение разъёма 2РМТ14КПЭ4Ш1В1В

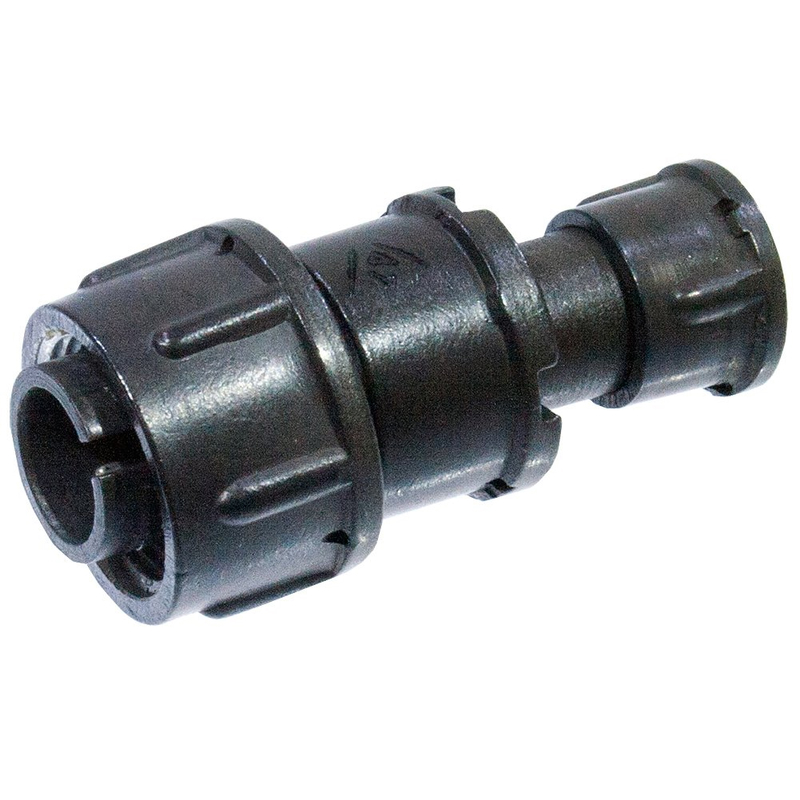

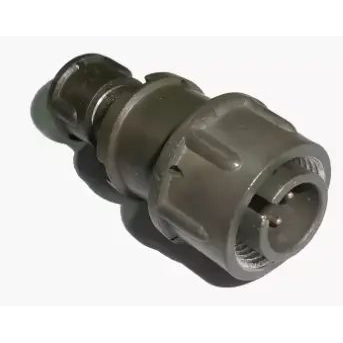

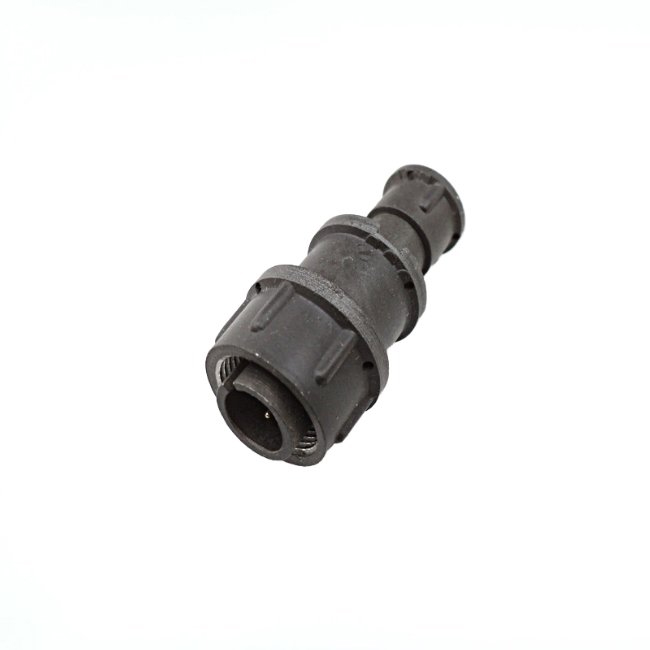

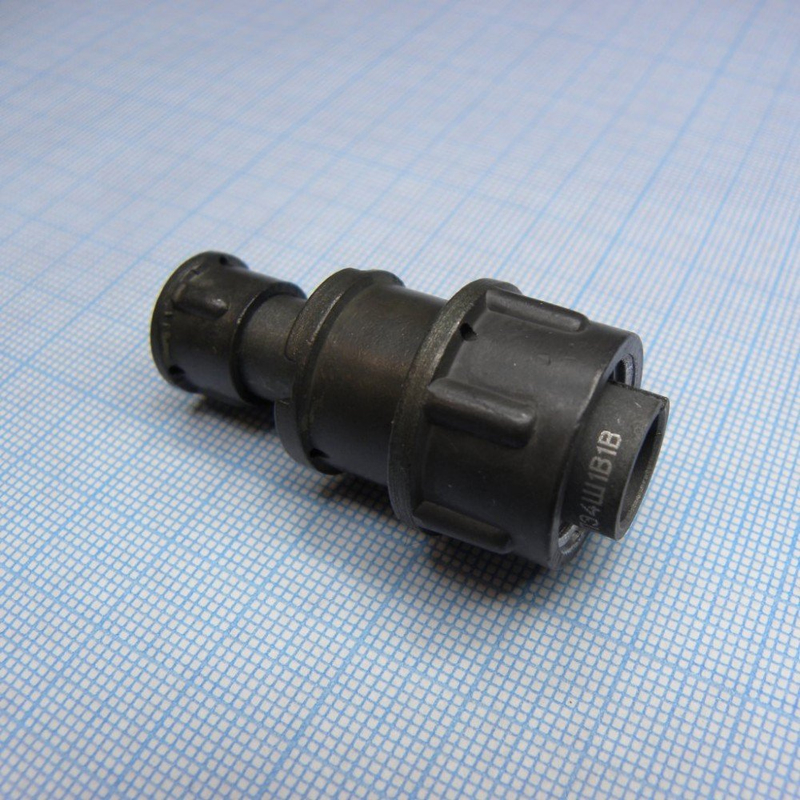

2РМТ14КПЭ4Ш1В1В — это цилиндрический низкочастотный негерметичный разъём (вилка), выпускаемый АО «Завод Элекон» в Казани. Изделие предназначено для надёжной передачи электрических сигналов в промышленных и электронных системах, а также в технике и оборудовании, работающих в жёстких условиях эксплуатации. Разъём востребован в авиационной технике, где к соединителям предъявляются повышенные требования по стойкости к вибрациям, акустическим шумам и перепадам температур.

Конструкция и подтверждённые особенности

Изделие относится к серии 2РМТ. Корпус разъёма выполнен из металла, а изолятор — из карболита. Конструкция включает 4 контакта прямой формы. Монтаж осуществляется пайкой на кабель. Покрытие контактов — серебро, что обеспечивает стабильность электрического соединения.

Основные технические характеристики

• Тип: цилиндрический низкочастотный негерметичный разъём (вилка).
• Количество контактов: 4, форма контактов — прямая.
• Материал корпуса: металл; материал изолятора: карболит.
• Способ монтажа: пайка на кабель.
• Покрытие контактов: серебро.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контактов: не более 0,005 Ом.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Стойкость к вибрациям: до 50 g.
• Стойкость к акустическим шумам: до 170 дБ.

Стандарты и применение

Разъём соответствует ГОСТ 15150-69 и техническим условиям ГЕ0.364.126 ТУ. Эти документы регламентируют условия эксплуатации, климатические исполнения и требования к надёжности изделий. Соответствие указанным стандартам подтверждает пригодность разъёма для применения в ответственных системах.

Основные области применения включают авиационную технику, промышленное оборудование и электронные системы, работающие при интенсивных механических нагрузках. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и устойчивость к воздействию внешней среды в рамках заявленного негерметичного исполнения. Серебряное покрытие контактов способствует снижению переходного сопротивления и сохранению параметров соединения при длительной эксплуатации.

Разъём 2РМТ14КПЭ4Ш1В1В поставляется как самостоятельное изделие. На техническом чертеже представлены виды сборки и сечения, иллюстрирующие конструкцию вилки. При монтаже следует учитывать негерметичное исполнение и предусматривать защиту контактной группы от прямого воздействия влаги и агрессивных сред. Эксплуатация в пределах указанного температурного диапазона и уровней вибрации и акустического шума гарантирует сохранение заявленных электрических характеристик.
