Назначение

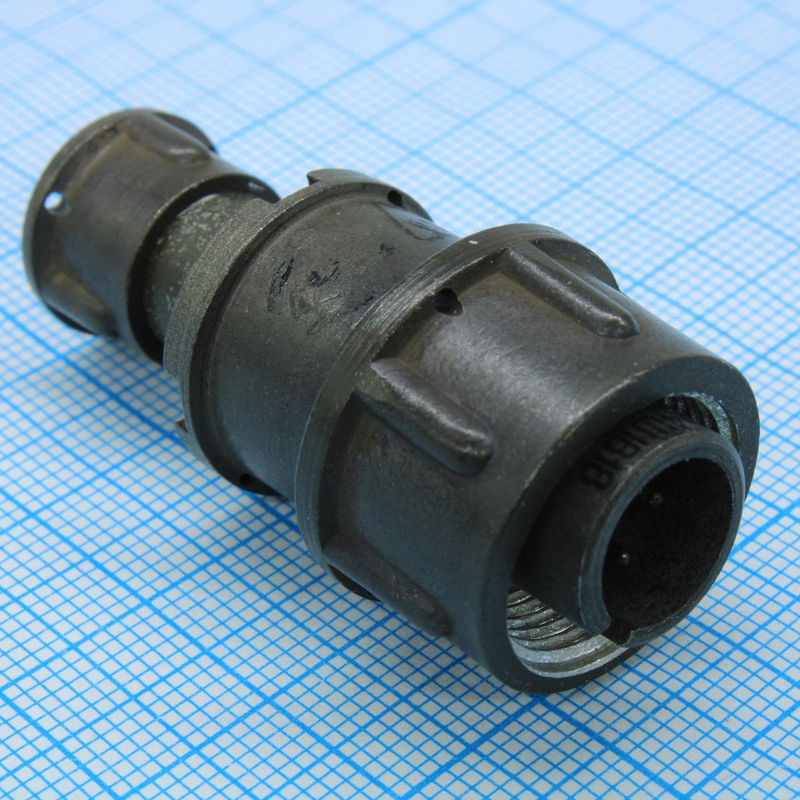

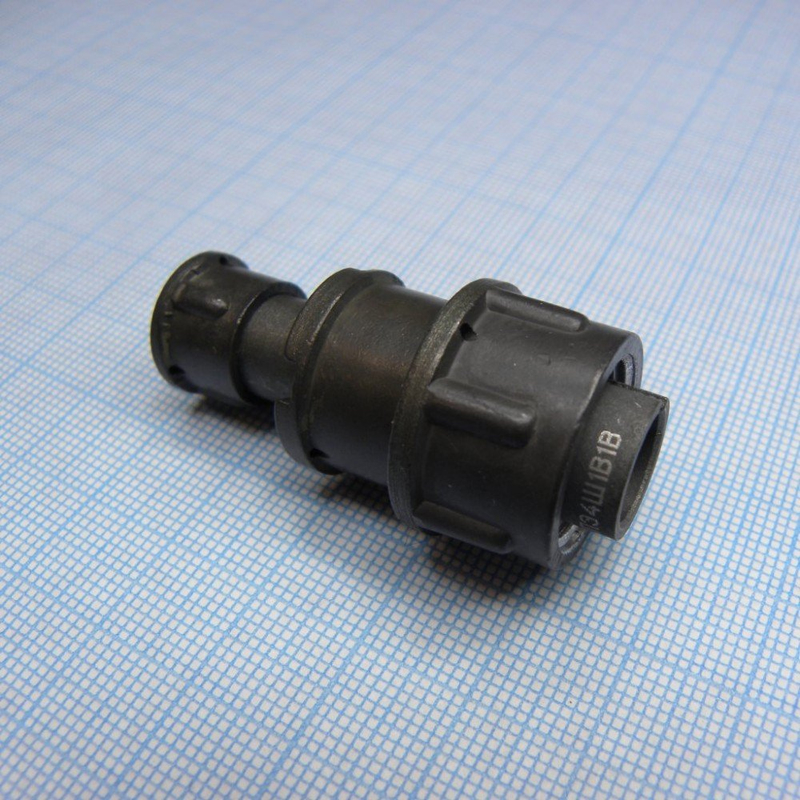

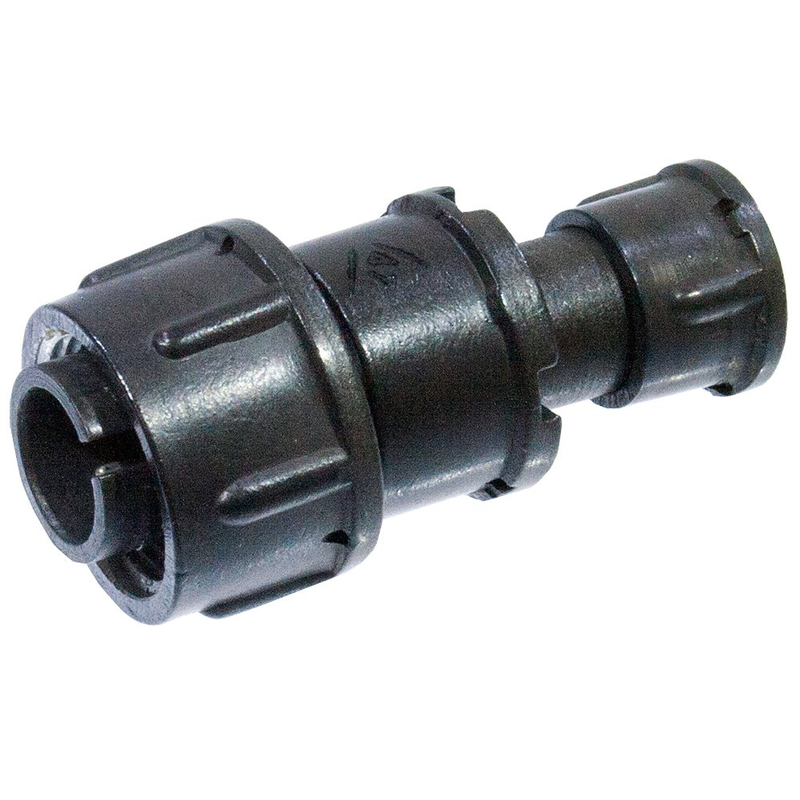

Разъём 2РМТ14КПЭ4Ш1В1В производства АО «Завод Элекон» (г. Казань) предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ14 — цилиндрическим низкочастотным разъёмам, широко применяемым в радиоэлектронной технике и оборонном комплексе. Основное назначение — коммутация кабельных линий в условиях повышенных механических и климатических нагрузок.

Конструктивные особенности

По исполнению разъём представляет собой вилку с кабельной пайкой (обозначение КП) и внутренним объёмным монтажом. Соединение с ответной частью — резьбовое, что обеспечивает надёжную фиксацию и виброустойчивость. Корпус выполнен из металла, изолятор — из карболита, покрытие контактов — серебро. Разъём негерметичный и экранированный, то есть снижает уровень электромагнитных помех. Малые габариты позволяют применять его в плотной компоновке блоков и жгутов.

Подтверждённые технические характеристики

• Рабочее напряжение: до 700 В.
• Ток на контакт: от 4 до 36 А в зависимости от типоразмера.
• Рабочая температура: от -60 °C до +100 °C (по некоторым данным — от -40 °C до +125 °C).
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Электрическая прочность: до 1850 В.
• Вибрация: диапазон 1–5000 Гц при ускорении до 50 g.
• Механические удары: однократные до 500 g.
• Линейное ускорение: до 200 g.
• Климатическое исполнение: УХЛ, влажность до 98 % при +25 °C.
• Количество сочленений: до 500 циклов.

Применение

Разъём востребован в радиоэлектронной аппаратуре, приборах и системах оборонного комплекса, где требуются компактные, стойкие к вибрации и ударам соединители. Он подходит для эксплуатации в условиях повышенной влажности и широкого диапазона температур, в том числе в составе кабельных сборок и жгутов. Экранированное исполнение делает его пригодным для цепей, чувствительных к помехам.

Маркировка, приёмка и комплектация

Маркировка 2РМТ14КПЭ4Ш1В1В расшифровывается как представитель серии 2РМТ14 в исполнении вилки с кабельной пайкой и определённой комбинацией контактов. Изделие имеет приёмку «5», подтверждающую его соответствие повышенным требованиям заказчика. Год выпуска — 2019. Товар поставляется в заводской упаковке, артикул — 20293. Страна производства — Россия. Гарантийные условия и дополнительные сертификаты в предоставленных данных не указаны.

Краткое резюме

Этот разъём сочетает металлический экранированный корпус, серебряное покрытие контактов и стойкость к экстремальным механическим и климатическим воздействиям. Он остаётся надёжным решением для ответственных электрических соединений в аппаратуре специального назначения.
