Назначение разъема 2РМТ14КПЭ4Ш1В1В

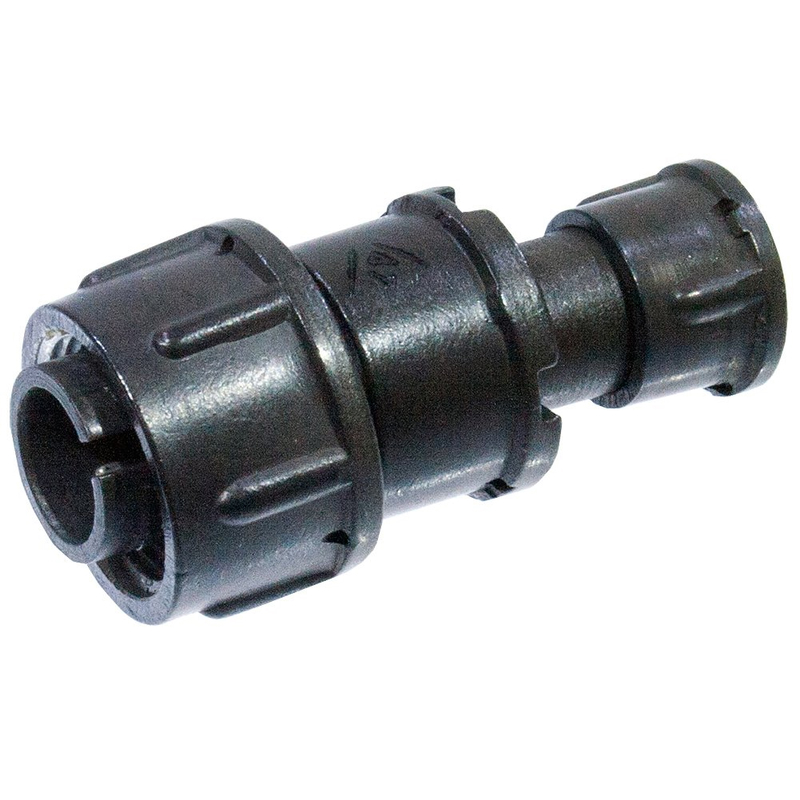

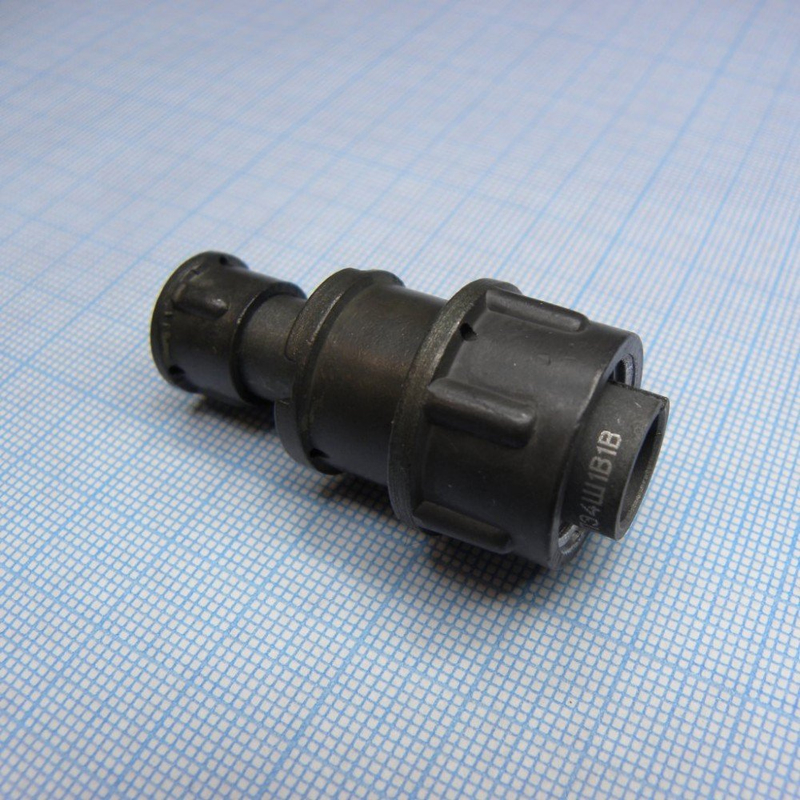

Разъем 2РМТ14КПЭ4Ш1В1В производства завода «Элекон» — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ. Изделие предназначено для электрического соединения проводов и экранированных кабелей с радиоэлектронной аппаратурой, приборами и промышленным оборудованием. Разъем применяется в цепях постоянного и переменного тока с рабочими частотами обычно до единиц мегагерц, то есть в низкочастотном диапазоне, где не требуется передача высокочастотных сигналов.

Основное назначение соединителя — обеспечение надежного и разборного контакта между кабельной линией и блоком аппаратуры. Конструкция рассчитана на эксплуатацию в жестких условиях, включая повышенные вибрации и ударные нагрузки, что делает его пригодным для промышленного и оборонного оборудования, а также для аппаратуры общего применения.

Конструктивные и технические особенности

Соединитель имеет металлический корпус и изолятор из карболита (фенопласта), что обеспечивает механическую прочность и электрическую изоляцию контактов. Присоединение к кабелю выполняется экранированным проводом с применением патрубка и гайки, что позволяет закрепить экран и защитить линию от электромагнитных помех.

Расшифровка обозначения модели содержит ключевые параметры изделия:

• КПЭ — исполнение кабельное, приборное, экранированное.
• 4 — число контактов в разъеме.
• Ш — одношпоночная поляризация, исключающая неправильное сочленение.
• Приемка «5» — стандартный внутренний контроль качества (ОТК), принятый для российских электромеханических изделий.
• Год выпуска — 2014.

Вид приемки «5» подтверждает, что изделие прошло заводской контроль и соответствует установленным требованиям для данной категории продукции.

Электрические параметры типового ряда 2РМ/2РМТ

Для контактов диаметром около одного миллиметра в приборно-кабельных разъемах серии 2РМ/2РМТ обычно указываются следующие значения. Максимальное рабочее напряжение составляет примерно от 560 до 700 В переменного или постоянного тока. Рабочий ток на контакт достигает от 8 до 36 А в зависимости от конкретного варианта и диаметра контакта. Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях. Приведенные значения относятся к типовому ряду, а точные параметры конкретного экземпляра 2РМТ14КПЭ4Ш1В1В должны определяться по техническим условиям (ГЕ0.364.126 ТУ) или паспорту изделия.

Условия эксплуатации и применение

Интервал рабочих температур для различных вариантов серии 2РМТ/2РМ составляет примерно от минус 60 °C до плюс 100…125 °C. Разъем выдерживает вибрационные и ударные нагрузки: линейные ускорения до 100–200 g и однократные удары порядка 500 g. Такие характеристики позволяют использовать соединитель в аппаратуре, работающей в условиях тряски, ударов и перепадов температур.

Области применения изделия включают:

1. Промышленное оборудование и системы автоматики.
2. Радио- и электронную аппаратуру общего применения.
3. Оборонную технику и спецтехнику, где требуются стойкие к нагрузкам соединения.
4. Кабельные линии с экранированными проводами, нуждающиеся в защите от помех.

Разъем поставляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении. Для точной выписки по конкретному номеру — с указанием стандарта, точных токов, шага резьбы и габаритов — следует обращаться к техническим условиям или паспорту изделия.
