Назначение разъёма 2РМТ14КПЭ4Ш1В1В

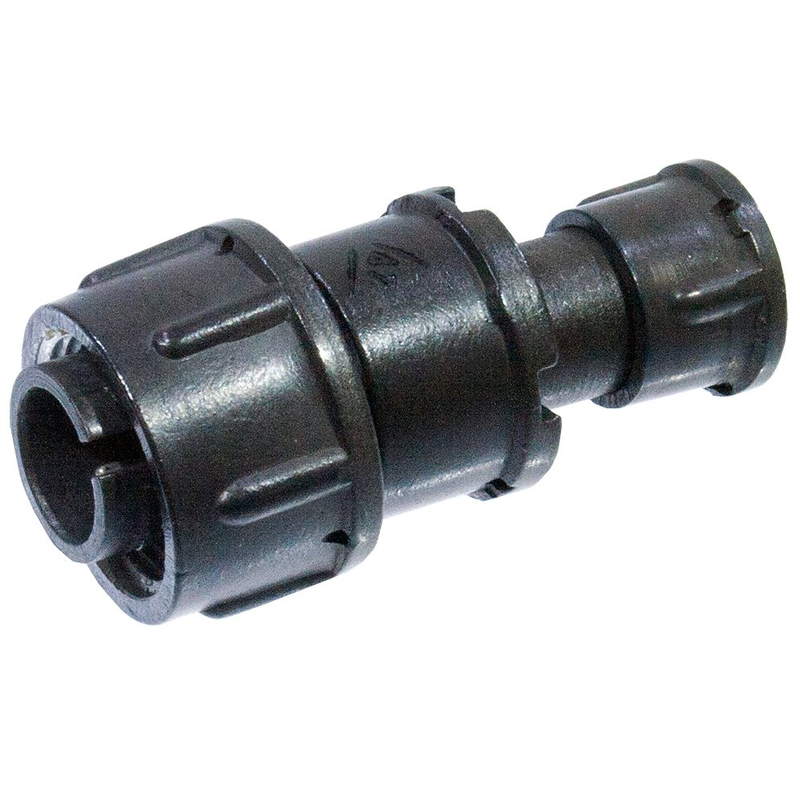

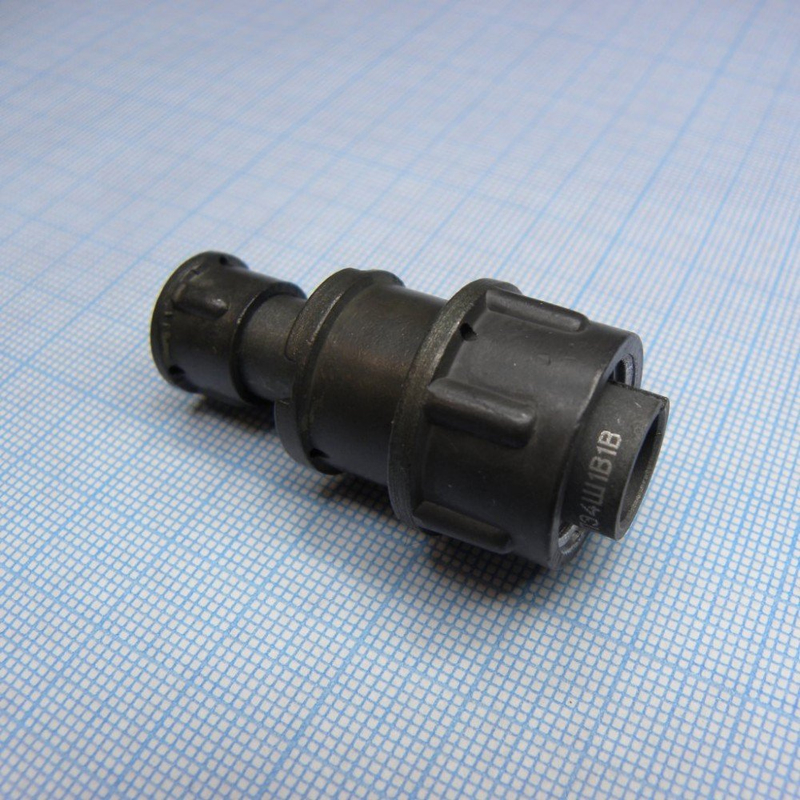

Разъём 2РМТ14КПЭ4Ш1В1В производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный негерметичный соединитель. Артикул 3096, категория 2РМТ14. Изделие предназначено для коммутации низкочастотных сигнальных и силовых цепей, где требуются надёжный контакт, низкое переходное сопротивление и устойчивость к вибрациям, перепадам температуры и другим внешним воздействиям. Исполнение В1В соответствует всеклиматическому исполнению по ГОСТ, что допускает применение в широком диапазоне окружающих условий: по температуре, влажности и атмосферному давлению.

Подтверждённые особенности и характеристики

Конструкция разъёма включает металлический корпус и изолятор, обычно выполняемый из карболита или аналогичного материала. Контакты имеют серебряное покрытие, снижающее переходное сопротивление. Вилка рассчитана на кабельное подключение и содержит 4 контакта. Ниже приведены основные электрические и эксплуатационные параметры.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный.
• Количество контактов: 4.
• Подключение: вилка с кабельным подключением.
• Материал корпуса: металл.
• Материал изолятора: карболит или аналогичный материал.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 В переменного тока, тот же порядок для постоянного тока.
• Токовая нагрузка на одиночный контакт: до 8 А.
• Суммарный ток на соединитель: около 27 А, зависит от комбинации и распределения нагрузки по контактам.
• Сопротивление контакта: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Диапазон температуры среды: ориентировочно от минус 60 °C до плюс 100 °C.
• Смена температур: от плюс 180 °C до минус 60 °C, что указывает на допустимость кратковременных перегревов и резких перепадов.
• Рабочее давление: рассчитан на повышенное рабочее давление порядка сотен кПа.
• Ударные ускорения: выдерживает пиковые ударные ускорения до примерно 5000 м/с² при кратковременных импульсах длительностью от 0,1 до 2 мс.

Применение

Разъём 2РМТ14КПЭ4Ш1В1В применяется в низкочастотных сигнальных и силовых цепях, где важны надёжный контакт, низкое сопротивление и стойкость к вибрациям и перепадам температуры. Типичные области использования соответствуют свойствам серии 2РМТ: промышленная автоматика, бортовые и эксплуатационные устройства, тестирующее оборудование. Негерметичное исполнение подразумевает применение в условиях, где не требуется герметизация по атмосфере, в отличие от герметичных модификаций 2РМТ, но при этом сохраняется защита от механических воздействий и частиц.

При монтаже следует учитывать распределение токов по контактам: суммарная нагрузка около 27 А достигается при равномерном распределении, тогда как на одиночный контакт допускается не более 8 А. Для конкретной схемы подключения и уточнения нюансов по распределению токов рекомендуется опираться на эксплуатационную документацию производителя.
