Новость: 2РМТ14КПЭ4Ш1В1В — кабельная вилка для надёжных электрических соединений

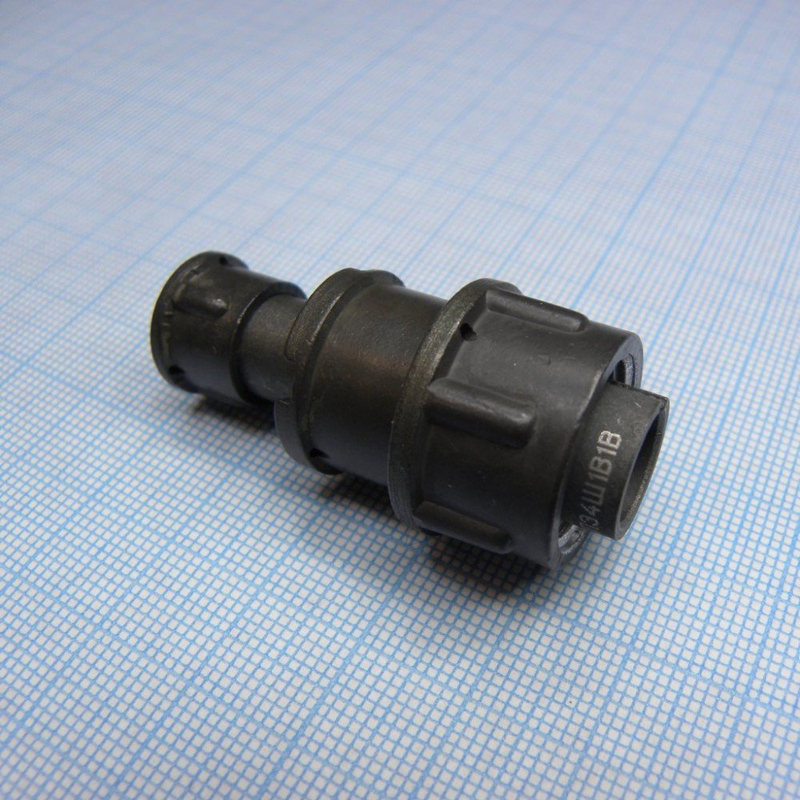

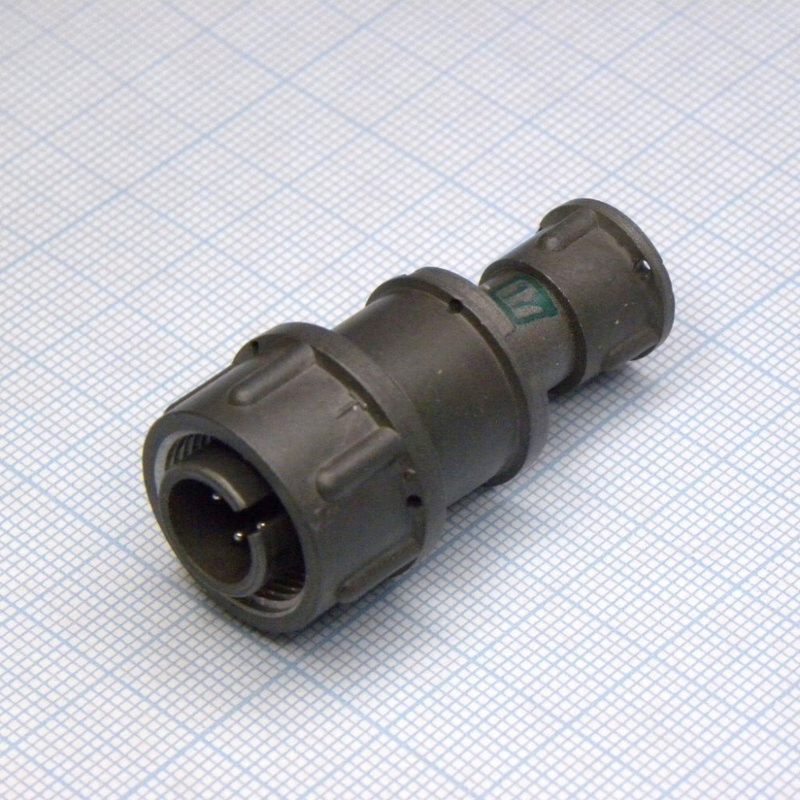

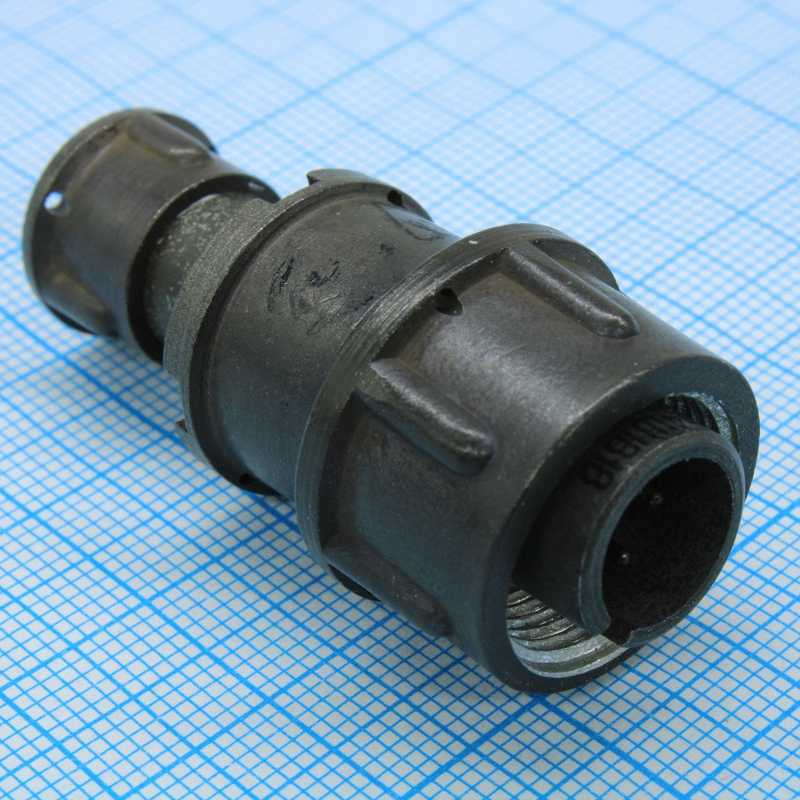

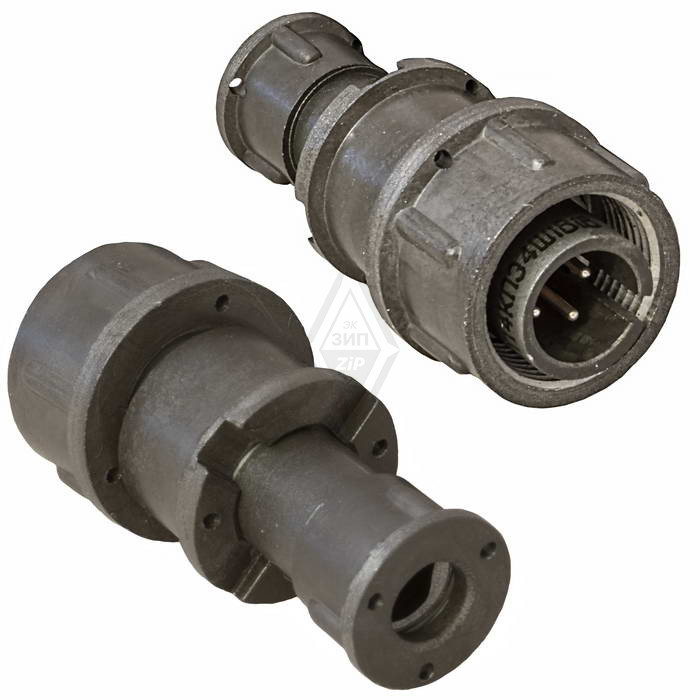

2РМТ14КПЭ4Ш1В1В — цилиндрический электрический соединитель серии 2РМТ, предназначенный для создания разъёмных соединений в цепях постоянного и переменного тока. Модель относится к кабельным вилкам с прямым патрубком и рассчитана на подключение экранированного кабеля, что особенно актуально для оборудования с повышенными требованиями к защите сигнала от электромагнитных помех.

Конструкция и расшифровка

Обозначение 2РМТ14КПЭ4Ш1В1В отражает ключевые особенности исполнения:

• 2РМТ — серия цилиндрических низкочастотных соединителей во всеклиматическом исполнении

• 14 — условный размер корпуса

• К — кабельное исполнение

• П — прямой патрубок

• Э — конструкция для экранированного кабеля

• 4 — четырёхконтактная схема

• Ш — штыревые контакты, то есть исполнение вилки

• 1 — вариант сочетания и расположения контактов

• В — серебряное покрытие контактов

• 1В — исполнение, рассчитанное на эксплуатацию в широком диапазоне внешних воздействий

Соединитель применяет резьбовое сочленение и одношпоночную поляризацию корпуса. Такое решение помогает правильно ориентировать части разъёма при соединении и снижает риск ошибочного подключения.

Основные параметры

Модель имеет четыре штыревых контакта диаметром 1 мм. Согласно справочным данным, рабочее напряжение составляет до 560 В, предельное — до 700 В, а токовая нагрузка на отдельный контакт может достигать 8 А. Максимальный суммарный ток соединителя указывается на уровне 27 А.

Среди других характеристик:

• Сопротивление контактов — не более 5 мОм

• Сопротивление изоляции — не менее 5000 МОм

• Межконтактная ёмкость — не более 6 пФ

• Допустимое сечение присоединяемого провода — 0,5 мм²

• Минимальная наработка — 1000 часов

• Ресурс сочленений и расчленений — до 500 циклов

• Минимальный срок сохраняемости — 15 лет

Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Эксплуатация в сложной среде

Серия 2РМТ разработана для техники, работающей в условиях воздействия температуры, влажности, вибраций и механических нагрузок. Для 2РМТ14КПЭ4Ш1В1В указывается рабочий температурный диапазон от −60 °C до +100 °C, а повышенная относительная влажность может достигать 98% при температуре +35 °C.

Конструкция также ориентирована на устойчивость к вибрации, одиночным и многократным ударам, воздействию инея, росы, озона, плесневых грибов, соляного тумана и солнечного излучения. Такие свойства делают соединитель подходящим для использования в промышленной аппаратуре, системах связи, измерительных комплексах, транспортной технике и другом оборудовании, где важна стабильность электрического контакта.

Значение для оборудования

Прямой патрубок и возможность подключения экранированного кабеля позволяют аккуратно организовать кабельный ввод и повысить устойчивость линии к внешним помехам. Четырёхконтактная компоновка делает 2РМТ14КПЭ4Ш1В1В практичным решением для передачи питания, управляющих сигналов или измерительных цепей в составе оборудования.

При подборе ответной части необходимо учитывать тип контактов и схему их расположения: данная версия является вилкой со штырями. В целом 2РМТ14КПЭ4Ш1В1В представляет собой специализированный кабельный соединитель для надёжного монтажа и работы в условиях повышенных эксплуатационных требований.
