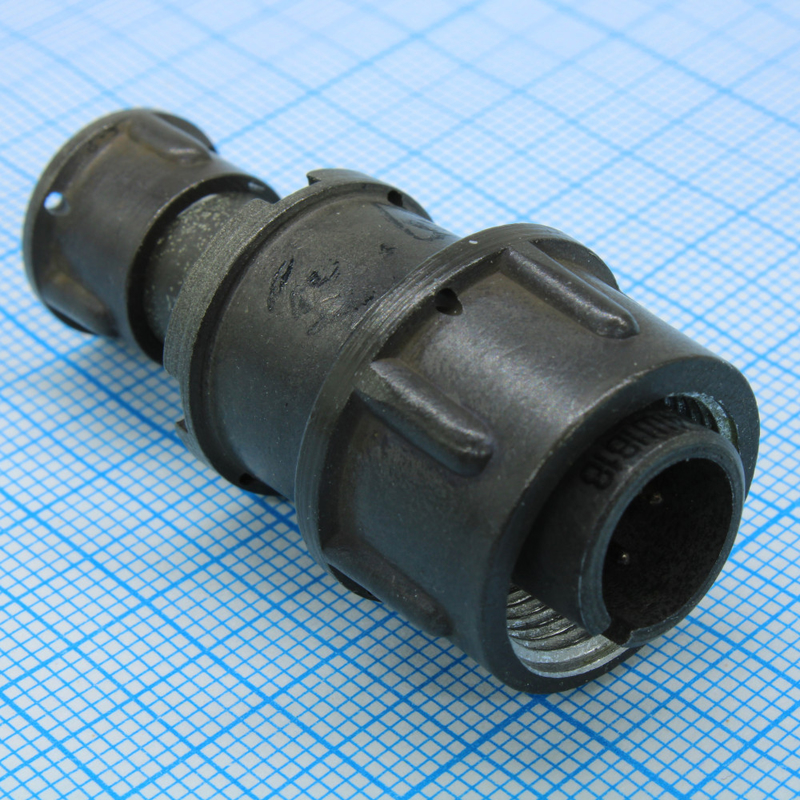

2РМТ14КПЭ4Ш1В1 — это цилиндрический низкочастотный негерметичный тропикоустойчивый разъём (соединитель) серии 2РМТ, кабельная вилка на 4 контакта для экранированного кабеля, с условным размером корпуса 14.

Расшифровка обозначения

• 2РМТ — серия цилиндрических низкочастотных негерметичных соединителей.

• 14 — условный размер корпуса, посадочный диаметр 14 мм.

• К — кабельный корпус (под установку на кабель).

• П — прямой патрубок.

• Э — патрубок и гайка под экранированный кабель.

• 4 — число контактов: 4.

• Ш — контакты типа «вилка» (штырьковые).

• 1 — сочетание (расположение) контактов.​

• В1 — серебряное покрытие контактов, теплостойкость до 100 °C.

Электрические характеристики

• Максимальное рабочее напряжение: до 560–700 В (зависит от исполнения).

• Максимальная рабочая частота: до 3 МГц.

• Ток на один контакт (диаметр 1 мм): порядка 5–8 А; для данного типоразмера обычно указывают 8 А на контакт, суммарно около 27 А на соединитель.

• Сопротивление контактов: не более 5 мОм.

• Ёмкость между контактами: не более 6 пФ. +3

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях. +3

• Электрическая прочность изоляции: при 560 В — испытательное напряжение порядка 1850 В, при 700 В — около 2300 В.

Механика и условия эксплуатации

• Количество контактов: 4, диаметр контакта 1 мм.

• Рабочая температура: от −60 до +100 °C.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69 (для умеренного и холодного климата, тропикоустойчивый).

• Повышенная влажность: до 98% при 25–40 °C.

• Вибрация: синусоидальная 1–5000 Гц, ускорение до ~490 м/с².

• Механический удар: одиночный до 5000 м/с², многократный до 1000 м/с².

• Линейное ускорение: до 2000 м/с
