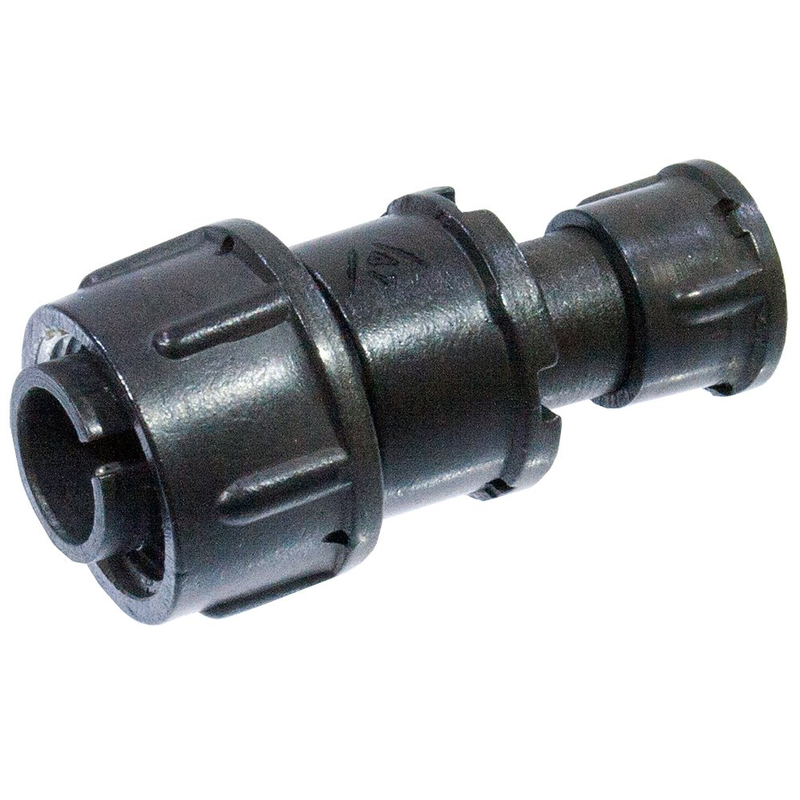

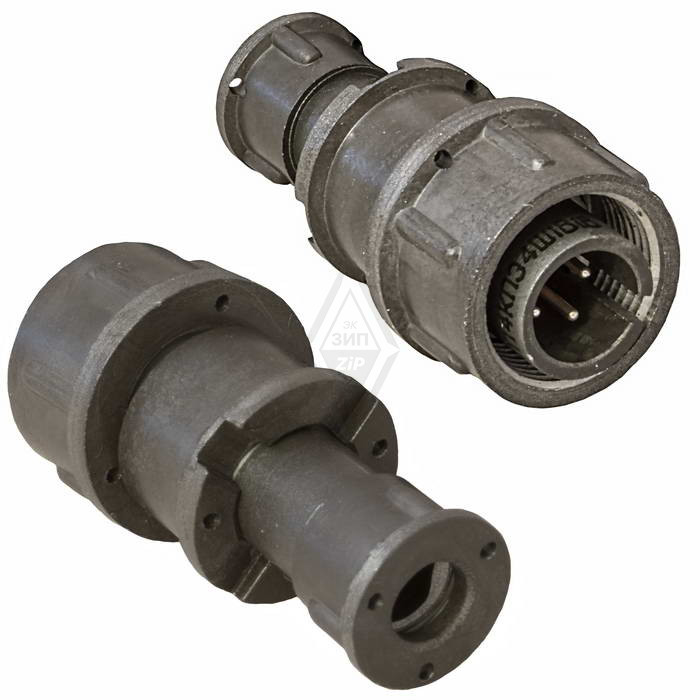

2РМТ14КПЭ4Ш1В1: кабельная вилка для экранированных цепей

2РМТ14КПЭ4Ш1В1 — цилиндрический низкочастотный негерметичный разъём серии 2РМТ, выполненный в виде кабельной вилки. Изделие рассчитано на создание надёжных разъёмных соединений в цепях постоянного и переменного тока частотой до 3 МГц и может применяться в аппаратуре промышленного, измерительного, транспортного и специального назначения.

Конструкция и расшифровка

Маркировка 2РМТ14КПЭ4Ш1В1 отражает конструктивное исполнение разъёма:

Разъём оснащён прямым патрубком с элементами крепления экрана кабеля. Такое решение помогает сохранить непрерывность экранирующей оболочки и снизить влияние электромагнитных помех на сигнальные или силовые цепи.

Основные технические параметры

Исполнение 2РМТ14КПЭ4Ш1В1 имеет четыре штыревых контакта диаметром 1 мм. Для данной контактной группы указывается допустимая токовая нагрузка до 8 А на отдельный контакт и до 27 А суммарно на соединитель.

• Количество контактов — 4.

• Диаметр контактов — 1 мм.

• Тип контактов — штыревой, вилка.

• Покрытие контактов — серебро.

• Номинальная рабочая частота — до 3 МГц.

• Рабочее напряжение — до 560 В; для отдельных условий и исполнений приводится значение до 700 В.

• Сопротивление контакта — не более 5 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Ёмкость между контактами — не более 6 пФ.

• Электрическая прочность изоляции при рабочем напряжении 560 В — 1850 В.

• Рабочий температурный диапазон — ориентировочно от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

Особенности применения

Ключевая особенность модификации КПЭ — кабельное исполнение с прямым патрубком для экранированного кабеля. Это особенно актуально для оборудования, где необходимо одновременно обеспечить механическую фиксацию кабеля, защиту контактной части и помехоустойчивость линии.

Резьбовое сочленение обеспечивает прочную фиксацию вилки с ответной розеткой, а одношпоночная поляризация предотвращает ошибочное соединение при монтаже и обслуживании. Конструкция относится к негерметичному типу, поэтому при установке важно учитывать условия окружающей среды и при необходимости предусматривать дополнительную защиту от влаги, пыли и агрессивных сред.

Где востребован разъём

2РМТ14КПЭ4Ш1В1 подходит для внутреннего и объёмного монтажа в оборудовании, где требуется компактный четырёхконтактный соединитель с экранированным вводом кабеля. Типичные задачи включают:

• Подключение датчиков, исполнительных механизмов и измерительных модулей.

• Организацию силовых и сигнальных цепей в шкафах автоматики.

• Соединение блоков лабораторной, контрольно-измерительной и промышленной аппаратуры.

• Монтаж кабельных линий в оборудовании с повышенными требованиями к электромагнитной совместимости.

• Применение в системах связи, управления и специализированной электронной технике.

При подборе ответной части необходимо сверять не только серию и размер корпуса, но и тип контактов, сочетание контактов, поляризацию, исполнение по климатике и способ монтажа. Для 2РМТ14КПЭ4Ш1В1 особенно важно обеспечить совместимость с ответной розеткой на четыре гнездовых контакта в сочетании №1.
