2РМТ14КПЭ4Ш1А1

Цена:

2950 ₽

Технические характеристики

2РМТ14КПЭ4Ш1А1

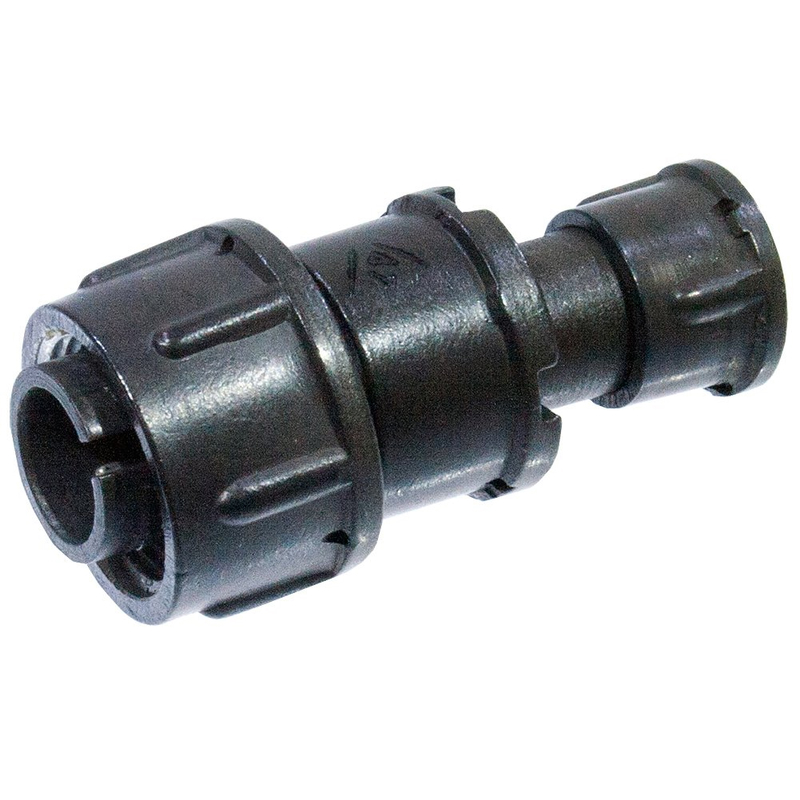

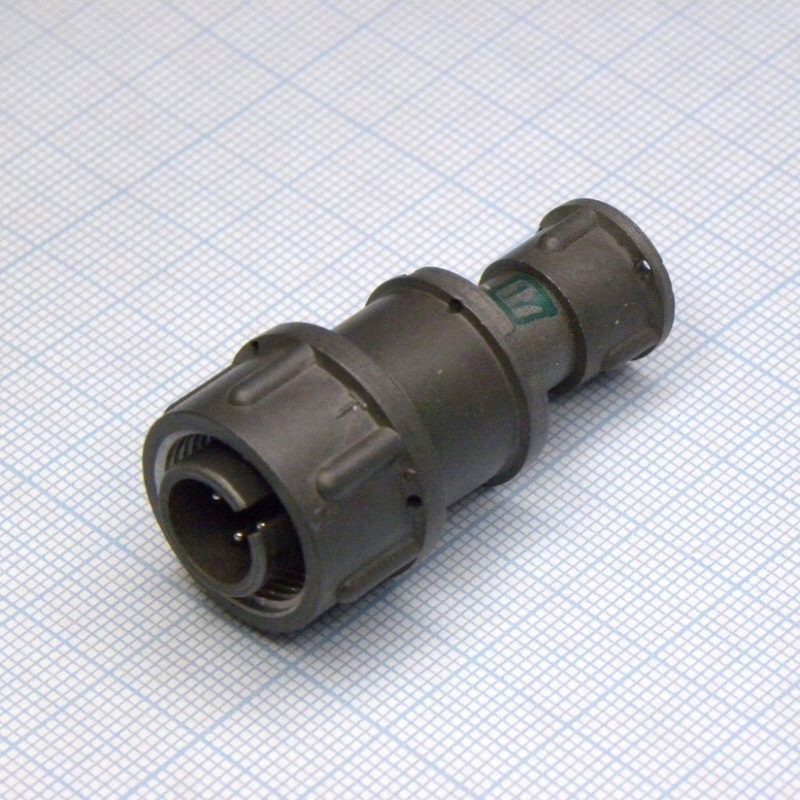

2РМТ14КПЭ4Ш1А1 — это цилиндрический низкочастотный разъём серии 2РМТ, кабельная вилка с прямым патрубком под экранированный кабель, на 4 контакта, с золотым покрытием контактов и теплостойкостью до 100 °C. Он предназначен для работы в цепях постоянного и переменного тока в жёстких условиях эксплуатации (вибрация, удары, повышенная влажность, пониженное давление).

Расшифровка маркировки

2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением.
14 — условный размер корпуса (посадочный диаметр 14).
К — вид корпуса: кабельный.
П — патрубок прямой.
Э — гайка/патрубок под экранированный кабель.
4 — количество контактов (4 электрических линии).
Ш — вилка (штырьковые контакты).
1 — сочетание/группа контактов (определённая расстановка и диаметр).
А — покрытие контактов золотом (повышенная коррозионная стойкость, низкое контактное сопротивление).
1 — исполнение по теплостойкости: до 100 °C.

Электрические и климатические параметры (типичные для 2РМТ14КПЭ4)

Рабочее напряжение до 560–700 В (в зависимости от варианта системы).
Ток на одиночный контакт обычно до 8 А, суммарный по разъёму порядка 27 А для 4-контактного исполнения.
Сопротивление контактов не более нескольких мОм.
Сопротивление изоляции не менее 5000 МОм в нормальных условиях.
Емкость между контактами не более 6 пФ.
Рабочий диапазон температур окружающей среды примерно от −60 до +100 °C.
Допускает воздействие синусоидальной вибрации и многократных ударов (применим в транспортной и промышленной аппаратуре).

Конструктивные особенности и применение

Негерметичный, тропикоустойчивый, всеклиматический разъём с резьбовым фиксированием сочленённого положения.
Используется с ответной кабельной/приборной розеткой той же серии (2РМТ14… с 4 гнездовыми контактами и соответствующим сочетанием).
Применяется в аппаратуре связи, измерительной, промышленной и транспортной электронике, где требуется компактный разъём на 4 линии с возможностью экранирования кабеля.
Монтаж проводников к контактам — пайка, предусмотрено подключение экранированного кабеля на гайку/патрубок «Э» для обеспечения экранирования линии.

Описание

2РМТ14КПЭ4Ш1А1В

2РМТ14КПЭ4Ш1А1В: герметичный разъём для надёжных соединений

Разъём 2РМТ14КПЭ4Ш1А1В относится к серии цилиндрических электрических соединителей, рассчитанных на применение в аппаратуре, где особенно важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта. Такие разъёмы востребованы в промышленной автоматике, приборостроении, транспорте, энергетическом оборудовании, системах связи и специальной технике.

Конструкция и обозначение

Исполнение 2РМТ14КПЭ4Ш1А1В представляет собой кабельную часть разъёма с вилочной контактной группой. Серия 2РМТ традиционно используется для создания разъёмных соединений между кабельными жгутами, блоками аппаратуры и корпусами устройств.

В маркировке указываются основные конструктивные признаки изделия:

2РМТ — серия цилиндрических герметичных разъёмов.
14 — условный типоразмер корпуса.
КП — конструктивное исполнение кабельной части.
Э4 — вариант контактной вставки и схема расположения контактов.
Ш1 — исполнение соединительной части.
А1В — дополнительные признаки модификации, включая вариант климатического и конструктивного исполнения.

Точная расшифровка отдельных индексов может уточняться по нормативной документации на конкретную партию и техническому паспорту изделия.

Особенности разъёма 2РМТ14КПЭ4Ш1А1В

Ключевое преимущество разъёмов данной серии — сочетание компактности, жёсткой фиксации и защиты контактной группы. Корпус цилиндрической формы обеспечивает удобство монтажа и повышенную стойкость к механическим нагрузкам, возникающим при вибрации, ударах и перемещении кабеля.

Основные характеристики, которые обычно важны при выборе 2РМТ14КПЭ4Ш1А1В:

многоконтактная компоновка для передачи питания, сигналов управления или измерительных цепей;
надёжная фиксация ответных частей разъёма;
герметизированная конструкция, снижающая риск попадания влаги, пыли и загрязнений в контактную зону;
устойчивость к вибрационным и механическим нагрузкам;
применение в составе кабельных жгутов и блочно-кабельных соединений;
возможность эксплуатации в оборудовании с повышенными требованиями к надёжности электрических соединений.

Где применяется

Разъём 2РМТ14КПЭ4Ш1А1В может использоваться в оборудовании, работающем в сложных производственных или климатических условиях. Его устанавливают в системах, где требуется быстрое разъединение цепей при сохранении точного положения контактов и высокой повторяемости соединения.

Типичные области применения:

промышленная автоматика и системы управления;
измерительные комплексы и контрольно-диагностическое оборудование;
электрические шкафы, пульты и выносные блоки;
кабельные сборки для машин, станков и транспортной техники;
оборудование связи, телеметрии и передачи сигналов;
приборы, эксплуатируемые в условиях вибрации, запылённости или перепадов температуры.

На что обратить внимание при монтаже

При использовании 2РМТ14КПЭ4Ш1А1В важно проверить соответствие ответной части, схемы контактов и сечения подключаемого провода. Ошибка в исполнении вставки или распайке контактов способна привести к несовместимости разъёмного соединения либо к нарушению работы оборудования.

Перед монтажом рекомендуется контролировать:

соответствие типа и ключевания ответного разъёма;
нумерацию и назначение контактов по электрической схеме;
допустимое сечение проводников и способ их присоединения;
целостность уплотнений, корпуса и контактных элементов;
правильность экранирования кабеля, если соединение используется в цепях с чувствительными сигналами;
отсутствие загрязнений и окисления на контактах.

Значение для надёжности оборудования

Применение качественного разъёмного соединения — важная часть общей надёжности электрической системы. 2РМТ14КПЭ4Ш1А1В помогает организовать компактное, обслуживаемое и устойчивое к внешним факторам подключение кабельных линий. Благодаря этому упрощаются монтаж, диагностика, замена узлов и техническое обслуживание оборудования.

Для корректного подбора разъёма следует сопоставить его исполнение с проектной документацией: схемой расположения контактов, назначением цепей, требованиями к герметичности, условиями эксплуатации и параметрами сопрягаемой части.
