Назначение разъёма

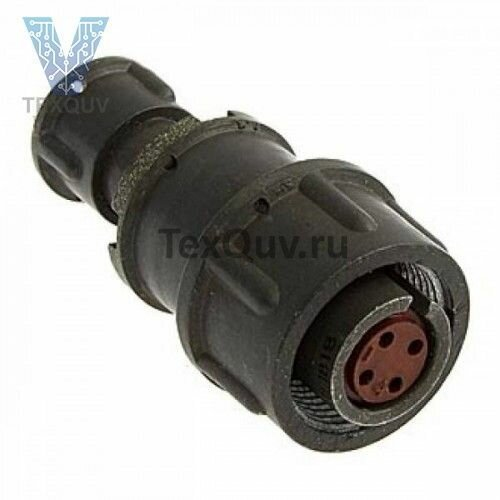

2РМТ14КПЭ4Г1В1В производства АО «Завод Элекон» (Казань) — цилиндрический низкочастотный негерметичный электрический разъём серии 2РМТ, исполненный в виде розетки кабельного типа. Он предназначен для коммутации малых и средних токов в стационарных и подвижных установках, в том числе в условиях повышенных механических нагрузок. Рабочее положение — любое, механический монтаж объёмный, электрический монтаж выполняется пайкой.

Основные электрические параметры

• Количество контактов: 4, гнездового типа, круглых, диаметром 1 мм.
• Максимальный рабочий ток на контакт: до 8 А.
• Суммарный ток на разъём: до 27 А.
• Максимальное рабочее напряжение: до 560 В переменного или постоянного тока.
• Электрическая прочность изоляции: не менее 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.

Конструкция, материалы и маркировка

Корпус разъёма кабельного типа (код «К») оснащён прямым патрубком (код «П») и накидной гайкой для экранированного кабеля (код «Э»). Материал корпуса — алюминиевый сплав А-22 с оксидированной поверхностью серого цвета. Изолятор изготовлен из карболита коричневого цвета, контакты — из латуни ЛС59-1 с серебряным покрытием. Высота корпуса около 46 мм, диаметр около 22 мм, масса составляет порядка 18–22 г.

Условия применения

Климатическое исполнение В2.1 допускает эксплуатацию в диапазоне рабочих температур от минус 60 до плюс 100 градусов Цельсия при относительной влажности до 98 процентов при плюс 25 градусах Цельсия.

Прочностные и эксплуатационные характеристики

• Ресурс сочленения-расчленения: 500 циклов.
• Минимальная наработка: не менее 1000 часов.
• Наработка при температуре контакта до 80 градусов Цельсия: не менее 175 000 часов.
• Вибрация: до 50 g в диапазоне 1–5000 Гц.
• Многократные удары: до 100 g; однократные удары: до 500 g.

Область применения

Разъём применяется для соединения электрических цепей в приборах и оборудовании, где требуются стойкость к вибрации и ударным нагрузкам, а также работа при широком диапазоне температур. К особенностям относится возможность подбора парного вилочного разъёма из той же серии 2РМТ и поэлементного разбора маркировки.
