Назначение и область применения

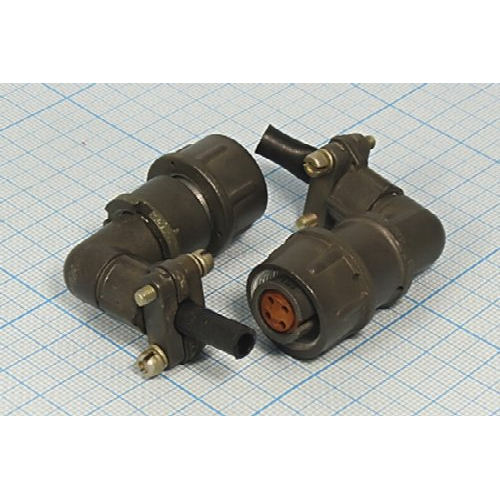

Разъём 2РМТ14КПЭ4Г1В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный соединитель из серии 2РМТ, выполненный в виде кабельной розетки. Изделие предназначено для коммутации электрических цепей в промышленной и радиоэлектронной аппаратуре, где требуется надёжное механическое и электрическое соединение при воздействии вибраций, ударных нагрузок и акустических шумов.

Благодаря климатическому исполнению В2.1 и широкому интервалу рабочих температур разъём применим как в помещениях, так и в условиях повышенной влажности. Маркировочная буква «Э» в обозначении указывает на исполнение кабельной части под экранированный кабель, что делает его востребованным в устройствах, где необходима защита от электромагнитных помех.

Конструктивные особенности

Корпус разъёма изготовлен из алюминиевого сплава А-22 с покрытием «оксидирование» серого цвета. Изолятор выполнен из карболита (фенопласта) коричневого цвета. Сочленение — резьбовое, шаг резьбы накидной гайки составляет M16 на 1 миллиметр. Патрубок прямой, кабельный, с одношпоночной поляризацией и ориентацией по пазу, что исключает ошибочное подключение.

Контакты — гнездового типа, круглой формы, извлекаемые, изготовлены из латуни ЛС59-1 с покрытием серебром (Ag). Монтаж механический объёмный, электрическое соединение выполняется пайкой проводов. Габариты корпуса составляют примерно 22 на 46 миллиметров.

Технические характеристики

• Количество контактов: 4, диаметр каждого 1 миллиметр.
• Максимальное рабочее напряжение: до 560 вольт.
• Максимальный рабочий ток на один контакт: до 7–8 ампер, на весь разъём — порядка 27 ампер.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность изоляции: 1850 вольт переменного тока.
• Сопротивление контакта: не более 5 миллиом для контактов диаметром 1 миллиметр.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Устойчивость к линейным ускорениям: порядка 50–200 g в установленных диапазонах.

Условия эксплуатации и монтажа

Разъём относится к негерметичным соединителям кабельного типа. При монтаже важно обеспечить правильную ориентацию ответной части по шпонке и пазу, а также надёжную затяжку накидной гайки с резьбой M16 на 1 миллиметр. Пайка проводов должна выполняться с учётом максимального тока на контакт и суммарной нагрузки на разъём.

Изделие устойчиво к вибрациям, ударным нагрузкам и акустическим шумам, что подтверждается заявленными значениями линейных ускорений. Исполнение под экранированный кабель позволяет применять разъём в цепях, чувствительных к внешним помехам, при соблюдении требований по влажности и температуре.
