Назначение соединителя 2РМТ14КПЭ4Г1В1В

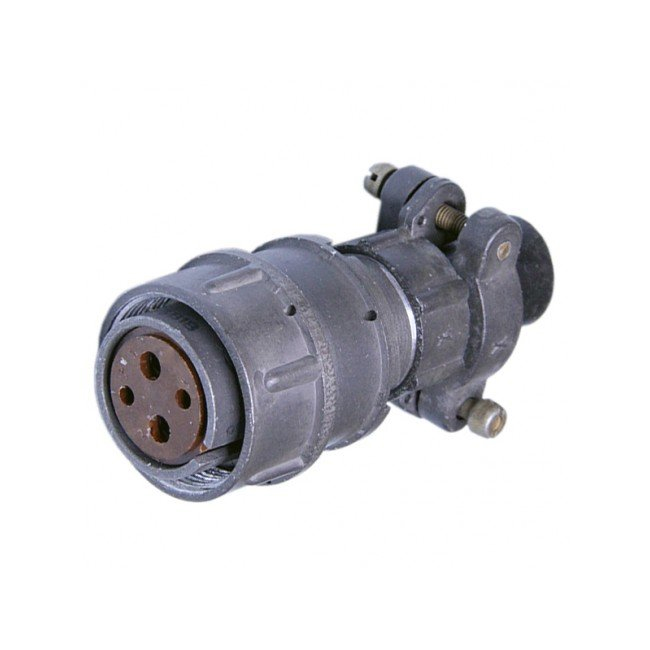

2РМТ14КПЭ4Г1В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, выпускаемый заводом «Элекон». Изделие относится к серии 2РМТ и предназначено для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Соединитель изготавливается для внутреннего монтажа и применяется там, где требуется компактное разъёмное соединение с небольшим числом контактов, устойчивое к воздействию климатических и механических факторов.

Артикул изделия — 3088, категория — 2РМТ14. Производитель в карточке товара не указан, однако по имеющемуся описанию выпуск изделия осуществлялся заводом «Элекон».

Расшифровка обозначения

Маркировка 2РМТ14КПЭ4Г1В1В построена по стандартной для этой серии схеме и несёт информацию об основных конструктивных признаках:

• 2РМТ — тип и серия цилиндрического низкочастотного соединителя тропикоустойчивого исполнения;
• 14 — условный размер корпуса;
• К — кабельная розетка;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 4Г1 — четыре контакта диаметром 1 мм;
• В1 — серебряное покрытие контактов;
• В2.1 — всеклиматическое исполнение.

Таким образом, одна строка обозначения содержит полную информацию о типе корпуса, способе присоединения кабеля, числе и диаметре контактов, а также о покрытии контактной группы.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в описании изделия.

Контактная система

• Количество контактов — 4;
• диаметр контактов — 1 мм;
• тип контактов — круглые гнёзда;
• покрытие контактов — серебряное (индекс В1);
• поляризация — одношпоночная, что исключает неправильное сочленение.

Конструкция и материалы

• Материал корпуса — алюминиевый сплав А-22, оксидирование, серый цвет;
• материал изолятора — карболит, коричневый цвет;
• метод монтажа — объёмный, пайка;
• сочленение — резьбовое, шаг резьбы M16 x 1;
• исполнение — негерметичное, тропикоустойчивое, всеклиматическое (В2.1).

Климатические и механические параметры

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• влажность — 98 процентов при плюс 25 градусах Цельсия;
• диапазон атмосферного давления — от 133,32 паскаля до 50,6 килопаскаля (значения приведены по данным описания);
• вибрация — диапазон 1–5000 Гц при ускорении до 50 g;
• акустические шумы — до 170 дБ;
• удары — до 500 g.

Ресурс и габариты

• Ресурс сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• диаметр корпуса — 22 мм;
• высота — 46 мм;
• масса — примерно от 18 до 22 граммов.

Применение и условия эксплуатации

Соединитель 2РМТ14КПЭ4Г1В1В применяется для коммутации цепей в электро- и радиоаппаратуре специального и общего назначения. Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции он рассчитан на работу при высоких и низких температурах, повышенной влажности, пониженном давлении, а также при интенсивных вибрационных, ударных и акустических нагрузках. Кабельная розетка с прямым патрубком и гайкой для экранированного кабеля позволяет подключать экранированный кабель и обеспечивать надёжное резьбовое сочленение.

Производство и нормативная база

Изделие соответствовало техническим условиям ГЕ0.364.126ТУ с приёмкой «5» (ВП, ПЗ). В источниках указаны даты изготовления 2021 года, при этом серия выпускалась заводом «Элекон» в период 2015–2026 годов по аналогичным нормам. Указанная в карточке товара характеристика VirtueMart — год 2026 — соответствует периоду выпуска серии.

Соединитель поставляется без указания комплектации в имеющихся данных, поэтому состав поставки следует уточнять отдельно. Гарантийные условия, страна производства и сведения о сертификатах в предоставленном описании не приводятся.
