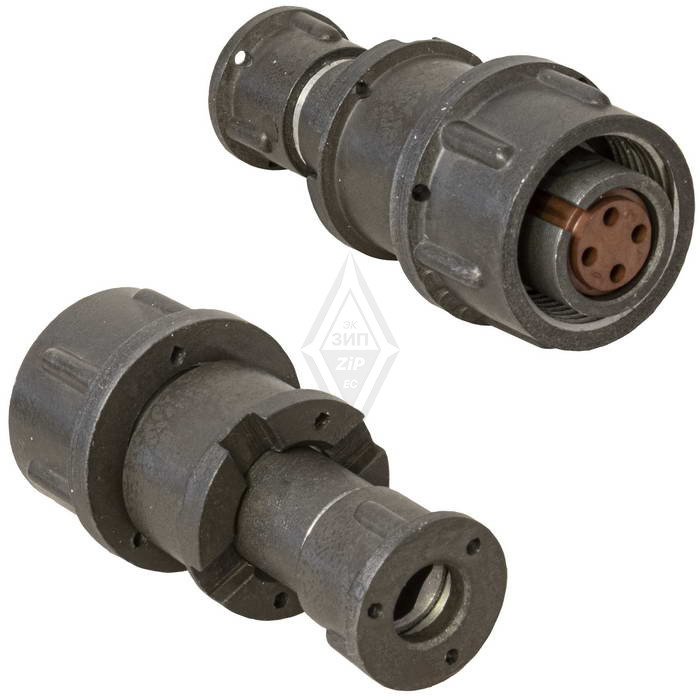

Назначение соединителя 2РМТ14КПЭ4Г1В1ЛВ

Соединитель 2РМТ14КПЭ4Г1В1ЛВ представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель с резьбовой фиксацией. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется там, где требуется надёжное механическое соединение кабеля с электро- и радиоаппаратурой.

Конструктивное исполнение ПЭ означает прямой патрубок с гайкой для экранированного кабеля: это позволяет подключать экранированные кабельные линии и обеспечивать защиту передаваемого сигнала от внешних помех. Исполнение ЛВ — левая розетка всеклиматического исполнения, рассчитанная на эксплуатацию в широком спектре климатических условий, включая тропический климат.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя:

• Число контактов — 4, диаметр каждого контакта — 1,0 мм.
• Максимальная токовая нагрузка на контакт — до 8 А, суммарная на соединитель — до 27 А.
• Рабочее напряжение — 560–700 В.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий температурный диапазон — от -60 °C до +100 °C.
• Эксплуатация при повышенной влажности — до 98 % при температуре +40 °C.
• Стойкость к вибрации в диапазоне 1–5000 Гц, к ударам и линейному ускорению до 2000 м/с².
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Расшифровка обозначения 2РМТ14КПЭ4Г1В1ЛВ

Маркировка соединителя построена по системе условных обозначений, каждый элемент которой несёт конкретную информацию о конструкции и исполнении изделия:

1. 2РМТ — тип соединителя: цилиндрический низкочастотный тропикоустойчивый.
2. 14 — условный размер корпуса.
3. К — кабельный корпус.
4. ПЭ — прямой патрубок с гайкой для экранированного кабеля.
5. 4 — число контактов.
6. Г1 — серебряное покрытие контактов.
7. В1 — теплостойкость до 100 °C.
8. ЛВ — левая розетка, всеклиматическое исполнение.

Применение и условия эксплуатации

Кабельная розетка 2РМТ14КПЭ4Г1В1ЛВ используется во всеклиматическом исполнении (В2.1 по ГОСТ 15150-69) для внутренней установки в электро- и радиоаппаратуре, контрольно-измерительных приборах, в том числе в условиях тропического климата.

Благодаря негерметичному исполнению соединитель не предназначен для работы под водой или при прямом воздействии агрессивных сред под давлением, однако устойчив к повышенной влажности воздуха, вибрационным и ударным нагрузкам, а также к значительным перепадам температуры. Серебряное покрытие контактов (Г1) обеспечивает стабильное переходное сопротивление, что важно для измерительных цепей и слаботочных сигнальных линий.

Соединитель подходит для применения в составе кабельных сборок, соединительных шнуров и жгутов, где требуется частая коммутация: ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов подтверждают ориентированность изделия на приборный и аппаратурный класс задач. Длительный срок сохраняемости — 15 лет — позволяет формировать складские запасы без риска утраты рабочих свойств.
