Назначение

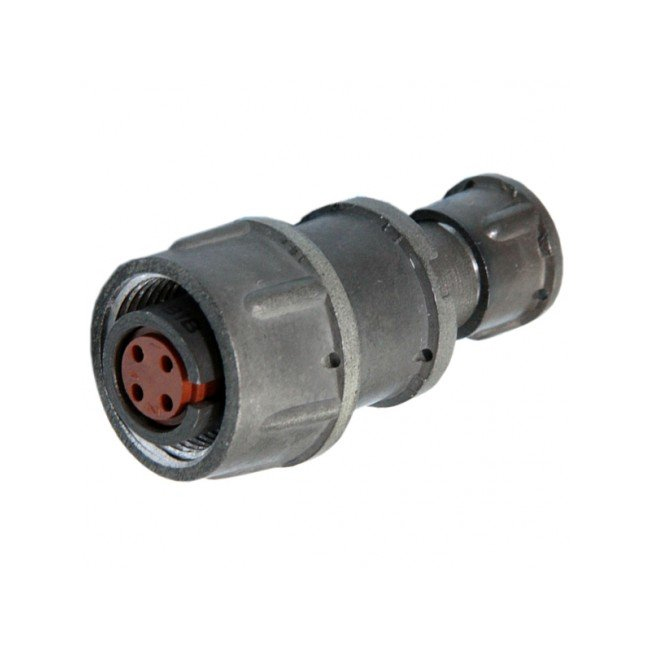

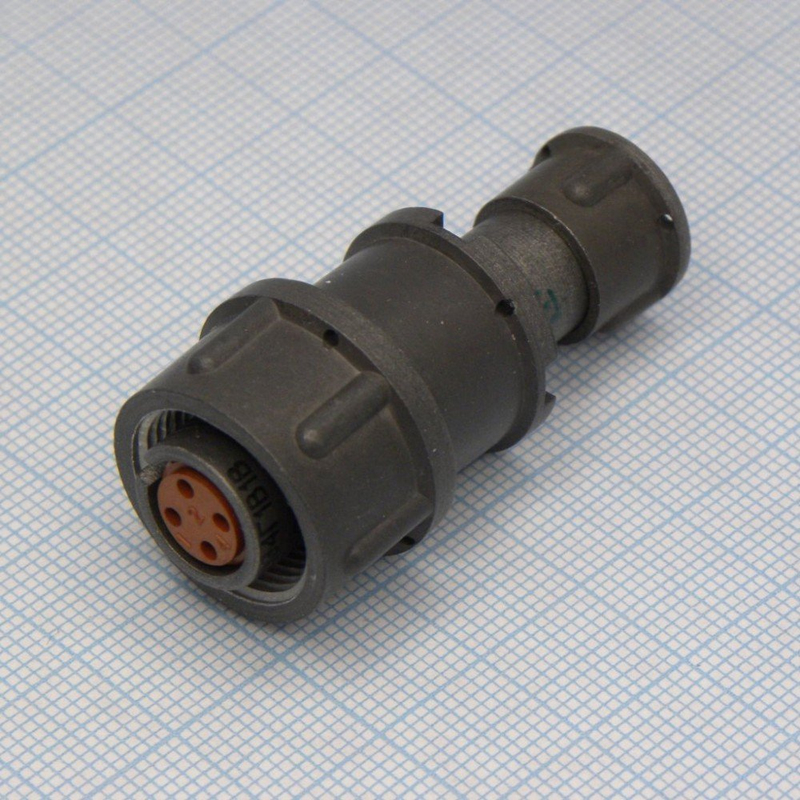

Розетка 2РМТ14КПЭ4Г1А1В от производителя Элекон — это приборный цилиндрический соединитель серии 2РМТ14, предназначенный для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа, обеспечивая стабильную передачу сигнала и питания между узлами аппаратуры.

Благодаря экранированной конструкции и резьбовому соединению, розетка подходит для использования в условиях повышенных требований к электромагнитной совместимости и механической прочности. Всеклиматическое исполнение В позволяет эксплуатировать соединитель в различных климатических зонах без потери рабочих характеристик.

Конструктивные особенности

Соединитель имеет 4 контакта с покрытием из золота (обозначение Г), что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Поляризация корпусов — одношпоночная, исключающая неправильное сочленение.

Розетка оснащена экранированием (индекс Э), пайкой (индекс П) и объемным монтажом, выполнена без патрубка (индекс Э4) в теплостойком (индекс 1) и всеклиматическом (индекс В) исполнении.

Корпус соединителя имеет резьбовое муфтовое соединение, характерное для серии 2РМТ, что обеспечивает надежную фиксацию и устойчивость к вибрационным нагрузкам.

Технические характеристики

• Количество контактов: 4
• Токовая нагрузка: до 8 А на контакт, суммарно до 27 А
• Максимальное рабочее напряжение: 560–700 В
• Сопротивление контактов: не более 5 мОм
• Рабочая температура: от -60°C до +100°C
• Число сочленений-расчленений: 500
• Усилие расчленения: до 54 Н
• Покрытие контактов: золото
• Поляризация корпусов: одношпоночная
• Приемка: «5»
• Год выпуска: 2001

Условия эксплуатации и применение

Розетка 2РМТ14КПЭ4Г1А1В соответствует техническим условиям ТУ ГЕО.364.126ТУ и выдерживает воздействие вибрации с частотой до 10 кГц при ускорении 170 дБ, удары с ускорением до 5000 м/с², а также повышенную влажность до 98% при температуре +35°C.

Изделие применяется в приборостроении, радиоэлектронной аппаратуре и промышленном оборудовании, где требуется надежное экранированное соединение с возможностью объемного монтажа. Розетка предназначена для внутренней установки и обеспечивает стабильную работу в составе ответных частей серии 2РМТ14.
