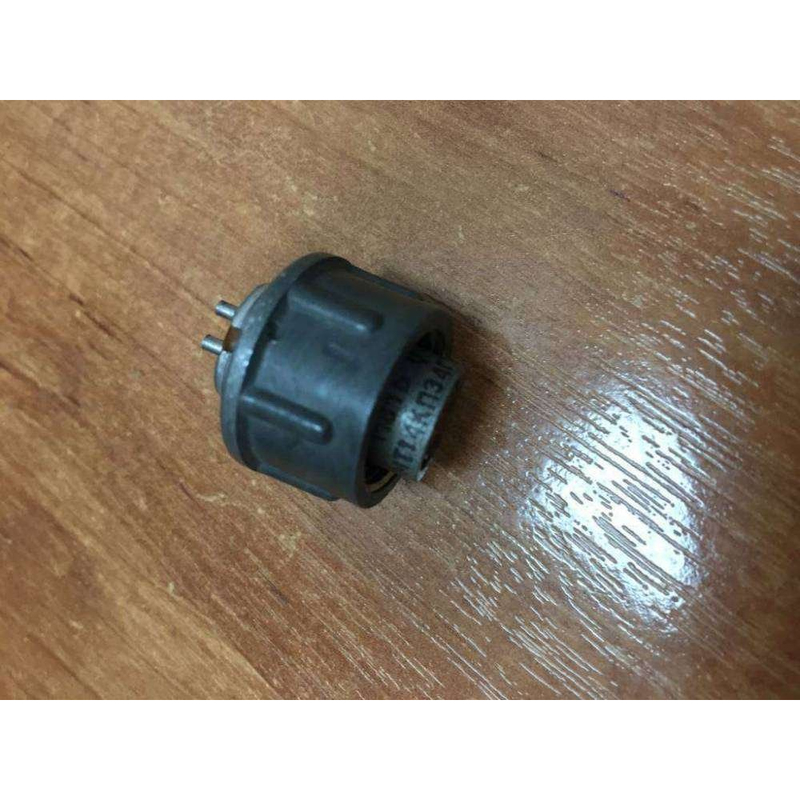

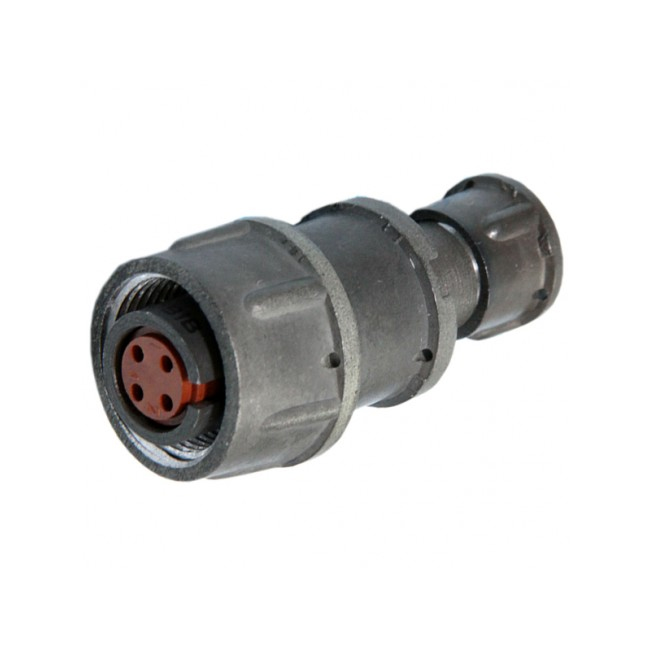

2РМТ14КПЭ4Г1А1 — это кабельная розетка цилиндрического низкочастотного негерметичного тропикоустойчивого соединителя серии 2РМТ с условным размером корпуса 14 мм.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В. Используется для соединения и разъединения проводов, кабелей или блоков в электро- и радиоаппаратуре общего и специального назначения.

Основные характеристики

• Ток на одиночный контакт: от 4 до 36 А, суммарный на соединитель — до 260 А.​

• Сопротивление контактов: не более 5 мОм, изоляции — не менее 5000 МОм.​

• Рабочая температура: от -60 до +100 °С, климатическое исполнение УХЛ2.1 или всеклиматическое.

• Количество контактов: 4, монтаж — пайка, покрытие контактов — золото.

Конструкция

Розетка имеет кабельный корпус (К), прямой патрубок (П), гайку для экранированного кабеля (Э), резьбовую фиксацию. Посадочный диаметр — 14 мм, усилие расчленения — от 29,4 до 539,6 Н.

Надежность

Минимальная наработка — 5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет при γ=99,5%. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и акустический шум до 170 дБ.
