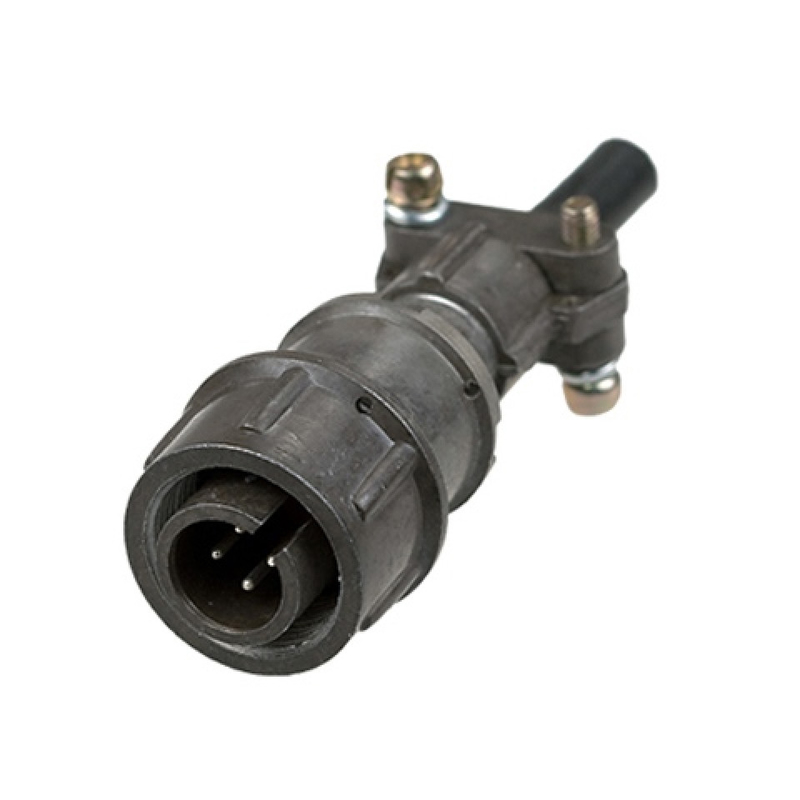

Назначение разъёма 2РМТ14КП4Ш1В1В

Разъём 2РМТ14КП4Ш1В1В относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для использования в электрических цепях постоянного и переменного тока. Данная модель применяется для внутреннего и наружного монтажа и подходит для работы с неэкранированными кабелями. Конструкция разъёма обеспечивает надёжное механическое соединение и электрический контакт при эксплуатации в составе кабельных сборок и жгутов.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма содержит полную информацию о его исполнении. Ниже приведена расшифровка обозначения 2РМТ14КП4Ш1В1В:

• 2РМТ — цилиндрический низкочастотный негерметичный соединитель.
• 14 — условный размер корпуса.
• К — кабельный вид корпуса.
• П — прямой вид патрубка.
• Н — вид гайки патрубка для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — часть соединителя, а именно вилка.
• 1 — обозначение сочетания контактов.
• В — покрытие контактов серебро.
• 1 — теплостойкость контактов до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Таким образом, данный разъём представляет собой кабельную вилку с четырьмя контактами, покрытыми серебром, с прямым патрубком под неэкранированный кабель и всеклиматическим исполнением.

Технические характеристики

Разъём 2РМТ14КП4Ш1В1В обладает следующими подтверждёнными техническими параметрами:

• Максимальное рабочее напряжение составляет до 560 В.
• Токовая нагрузка достигает до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений и расчленений — 500.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.

Указанные параметры подтверждают возможность применения разъёма в цепях с высокими токами и напряжениями, а также в условиях широкого диапазона температур.

Применение и условия эксплуатации

Разъём предназначен для внутреннего и наружного монтажа. Благодаря всеклиматическому исполнению он может использоваться в различных климатических зонах. Конструкция рассчитана на работу с неэкранированными кабелями, что делает его удобным для решения задач коммутации в силовых и управляющих цепях. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги под давлением, однако он сохраняет работоспособность в стандартных условиях наружного монтажа.

Основные области применения включают электрические цепи постоянного и переменного тока, где требуется надёжное соединение с возможностью многократного сочленения и расчленения. Разъём подходит для использования в составе кабельных сборок, жгутов и распределительных устройств. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а теплостойкость до 100 градусов Цельсия позволяет эксплуатировать изделие в нагревающихся цепях. Минимальная наработка в 5000 часов и срок сохраняемости 25 лет говорят о высокой долговечности и пригодности для длительного хранения и эксплуатации.
